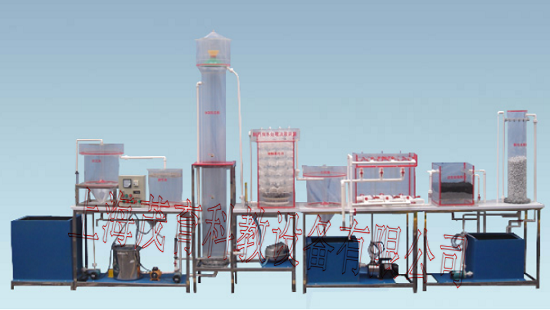

製藥廢水處理基本工藝流程實驗裝置,給排水工程處理實驗室設備
2022-08-17 09:31
為了了解製藥廢水中常用的單元操作技術，掌握由這些單元操作組成的處理流程，觀察廢水、汙泥和空氣在處理過程中的舉動，特別為製藥廢水處理專業科研及教學研製的實驗裝置 。整套裝置由可編程序時間控製器對其廢水的流入、加藥、曝氣、反衝洗、排放、排汙等進行自動控製。每個設備間均有取樣口，對其每一段的處理效果進行監測，整套設備連接使用也可分開單獨使用。具體工作流程如下：
二、製藥廢水處理基本工藝流程實驗裝置,給排水工程處理實驗室設備,製藥廢水處理基本工藝流程實驗台主要技術指標及參數：
1、環境溫度5℃～40℃；
2、處理水量10～20L/h；
3、設計進、出水水質：
設計進水水質：COD：10000～15000mg/L， 設計出水水質：COD≤300 mg/L，
設計進水水質：BOD5：5000～7000 mg/L， 設計出水水質：BOD5：180～220 mg/L，
設計進水水質：SS：2000～2300 mg/L， 設計出水水質：pH＝6.5～8.5。
設計進水水質：pH＝6.5～8.5；
4、裝置外形總尺寸：長×寬×高=5800mm×500mm×1700mm
5、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W，安全保護：具有接地保護、漏電保護、過流保護、
1、原水箱1隻：白色PP板材質、厚度10mm，600×400×500mm、底板上安裝有放空閥，方便將水排淨；
2、清水箱1隻：白色PP板材質、厚度10mm，400×400×500mm，底板上安裝有放空閥，方便將水排淨；
3、配原水箱攪拌電機1台、304不鏽鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1隻）
4、初沉池、透明有機玻璃材質、壁厚7mm， Ø 250×300mm；
5、混合調節池、透明有機玻璃材質、壁厚7mm， Ø 250×300mm；
6、UASB升流式厭氧汙泥床、透明有機玻璃材質、壁厚10mm，Ø 200×2000mm；帶三相分離器、
不鏽鋼加熱恒溫水浴1套、加熱恒溫水套1套〈一般保持35－45度〉、循環恒流水泵1台（最高揚程10m、額定流量12L/min、功率90W）、溫度控製係統1套（控溫精度：±1℃）、PT100溫度傳感器1個；
7、生物接觸氧化池、有機玻璃材質、壁厚10mm，400×350×650mm、帶曝氣裝置、半軟性填料、
8、二沉池、透明有機玻璃材質、壁厚7mm， Ø 250×300mm；
9、普通快濾池、透明有機玻璃材質、壁厚10mm，500×300×550mm、帶反衝洗裝置、砂濾料
10、活性炭吸附池、透明有機玻璃材質、壁厚10mm，350×300×450mm、帶反衝洗裝置
11、氧化殺菌係統等組成。透明有機玻璃材質、壁厚7mm， Ø 150×1000mm；
12、防腐蝕提升磁力水泵1台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
13、臭氧發生器1台，產氣5g/h、空氣源、風冷、氣量可調節、殺菌效率：>99%；
14、流量測量與調節：轉子流量計1隻、（LZS-15、量程6~60L/h）
15、流量測量與調節：氣體流量計1隻、（LZB-10、量程250~2500L/h）
16、氣泵1台、功率：40 W、最大氣量：16L/min，帶微孔曝氣管1套、
17、可編程自動控製器1套、
18、實驗台麵（白色10mm厚PP板）、
19、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
20、配套UPVC連接管道和閥門（中財品牌）。
21、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
