給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備
2022-08-30 09:08一、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置給排水工程結構課程設計的目的和意義
給排水工程結構課程設計是給排水工程專業的重要實踐性教學環節，目的和意義在於培養學生綜合運用《給排水工程結構》課程的基本理論知識獨立工作、思考、分析、解決實際問題的能力，通過本課程設計使學生掌握結構布置、構件截麵尺寸的選擇以及結構計算等方法，同時學會施工圖的繪製，為今後參加實際工作打好基礎。
二、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置給排水工程結構課程設計的基本要求(含時間安排、學分)
同學們在做課程設計時應充分發揮主動性，按時完成所要求的設計任務，實現給排水工程結構設計的基本訓練，為此要求：
（1）計算書必須字跡端正，書麵整潔，條理清楚，便於查詢校核。
（2）施工圖力求正確，圖麵布置勻稱美觀、線條清晰、字跡工整、尺寸無誤，用工程字體書寫，能基本符合施工圖要求。
時間安排如下：
1、結構計算 4天
2、繪製結構施工圖 3天
3、計算書整理和修改施工圖 2天
4、答辯 1天
合計教學周2周 共10天 2 學分
三、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置給排水工程結構課程設計的注意事項
1．繪製施工圖
頂蓋結構平麵布置圖；板的配筋圖(隻畫板的配筋平麵圖，因為對稱，可隻畫四分之一樓蓋平麵)；次梁配筋圖(包括次梁的立麵圖、各跨中和各支座邊截麵配筋圖)；主梁配筋圖(包括主梁立麵圖、抵抗彎矩圖、縱向鋼筋放樣圖、各跨中和各支座邊截麵配筋圖)。
施工圖要求用鉛筆畫，並按適當的比例把各部分勻稱地安排在一張1號或2張2號圖上，中文字要用仿宋體工整地書寫，圖右下角部要寫圖紙施工說明鋼筋明細表，包括混凝土強度等級、鋼筋的級別（鋼筋明細表）以及需要說明的其它內容。
繪圖比例：
1）結構平麵布置圖（1：200）
2）板的配筋圖（1：50）
3）次梁的配筋圖（1：50；1：25）
4）主梁的配筋圖（1：40；1：20）及彎矩M、剪力V的包絡圖

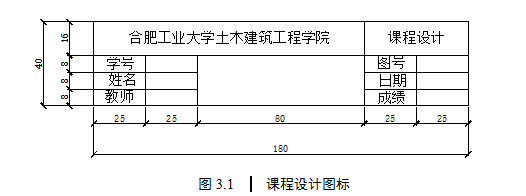

5）圖標：
6）字體及圖線：
圖紙上所有字體一律采用仿宋字，所有圖線、圖例及尺寸標注均須符合製圖標準。

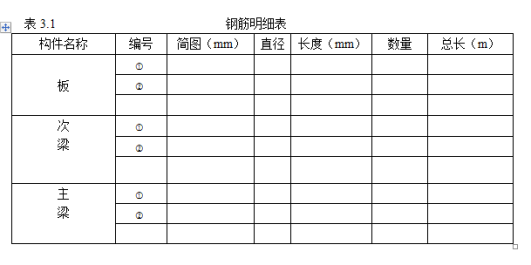

7）鋼筋明細表：

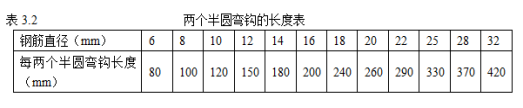

（1）對有彎鉤的鋼筋，在計算長度時，應加上彎鉤長度，每兩個半圓彎鉤的長度為：

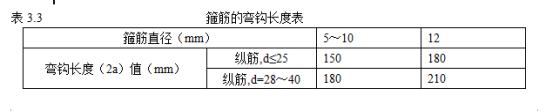

（2）一般箍筋標準內包尺寸，箍筋的彎鉤長度按下表：
2．課程設計資料的裝訂
學生按如下規定順序裝訂課程設計資料：
封麵→任務書（含成績）→設計說明書（或論文）→圖紙。並要求整齊、清潔，然後將裝訂好的課程設計資料放入設計資料袋中。
四、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置給排水工程結構課程設計的設計內容和任務
設計題目：現澆鋼筋混凝土單向板肋梁清水池頂蓋結構設計
1. 工程概況

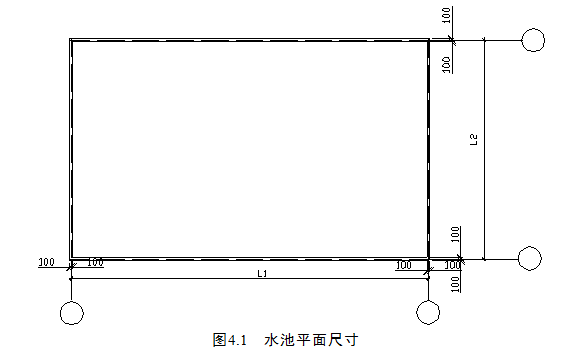

某2500m3矩形清水池，池高H=5.0m，池壁厚為200mm，采用現澆鋼筋混凝土肋形頂蓋，板與池壁的連接近似按鉸支考慮。內柱截麵尺寸為400´400mm。水池平麵尺寸L1´L2m(如圖一所示)。結構重要性係數 go=1.0，設計此水池頂蓋。
設計題號（見下表4.1），表中有8道題目，表中長度單位為米。

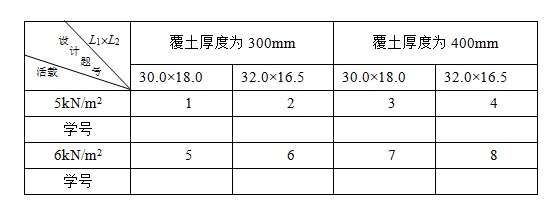

表4.1 設計題號
2. 設計資料
池頂蓋豎向荷載
（1）永久荷載：池項覆土厚度為第一組300mm，第二組400mm，項蓋底麵為20mm厚水泥砂漿抹麵，重度20kN/m3；鋼筋混凝土(現澆板)重度25kN/m3。
（2）可變荷載：第一組5kN/m2，第二組6kN/m2。每個學生按設計題號選用具體數值，活荷載準永久值係數yq=0.1。
材料
混凝土采用C20，C25級（選其中一種），主梁、次梁的受力縱筋采用HRB335，其餘鋼筋采用HRB235。
3. 設計內容和任務
確定結構布置
包括柱網布置，主、次粱布置，各種構件截麵尺寸的選定，繪製頂蓋結構平麵布置圖(包括梁板編號)。
板的設計
包括荷載計算，計算簡圖確定，內力計算，正截麵強度計算，裂縫寬度驗算，繪製板配筋圖。
次粱設計
包括荷載計算，計算簡圖確定，內力計算，正截麵承載力和斜截麵承載力計算，裂縫寬度驗算，繪製次梁配筋圖。
主粱設計
包括荷載計算，計算簡圖確定，內力計算，繪製主梁的彎矩包絡圖，正截麵和斜截麵承載力計算，根據主梁的彎矩包絡圖，確定主梁縱向鋼筋的彎起與切斷配筋，繪製主粱配筋圖。
五、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置給排水工程結構課程設計的方法和步驟
1．平麵結構布置
1）柱網布置可為正方形或長方形。
2）板跨一般為1.7～2.7m，次梁跨度一般是4.0～6.0m，主梁跨度則為5.0～7.0m，同時宜為板跨的3倍（二道次梁）。
3．對於板、次梁和主梁，實際上不宜得到完全相同的計算跨度，故可將中間各跨布置成等跨，而兩邊跨可布置得稍小些，但跨差不得超過10%。
2. 板的結構設計：
1）板、次梁、主梁的截麵尺寸確定。

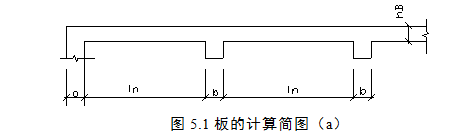

2）板的計算簡圖：
板為多跨連續板，對於跨數超過五跨的等截麵連續板，其各跨受荷相同，且跨差不超過10%時，均（jun1）可按五跨等跨度連續板計算。

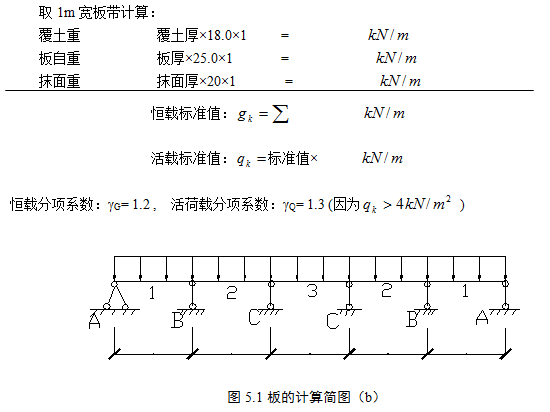

3）．荷載計算：
4）內力計算：
按五跨連續梁內力係數表進行內力計算（查教材附表）,並考慮支座寬度的影響。
5）配筋計算：

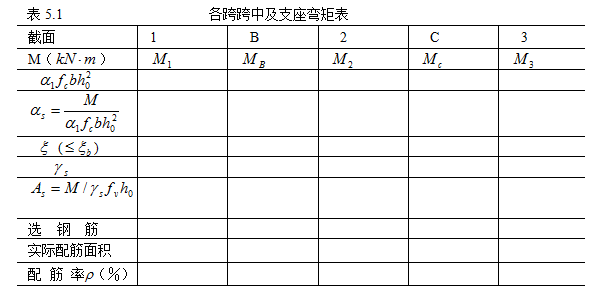

根據各跨跨中及支座彎矩可列表計算如下：
為了便於施工，在同一板中，鋼筋直徑的種類不宜超過兩種，並注意相鄰兩跨跨中及支座鋼筋宜取相同的間距或整數倍（彎起式配筋）
6）裂縫寬度驗算
按《給水排水工程構築物結構設計規範》（GB 50069—2002） 附錄A計算。
7）確定各種構造鋼筋：
包括分布筋、嵌入牆內的板麵附加鋼筋，垂直於主梁的板麵附加鋼筋。
8）繪製板的配筋示意圖
可用彎起式或分離式配筋。

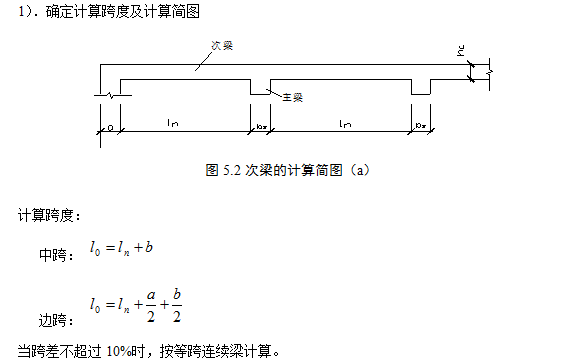

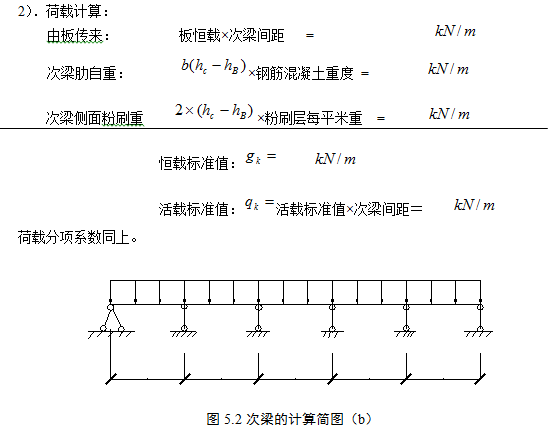

3. 次梁設計
3）內力計算：
查教材附表
4）正截麵強度計算：
（2）鋼筋截麵計算如下：

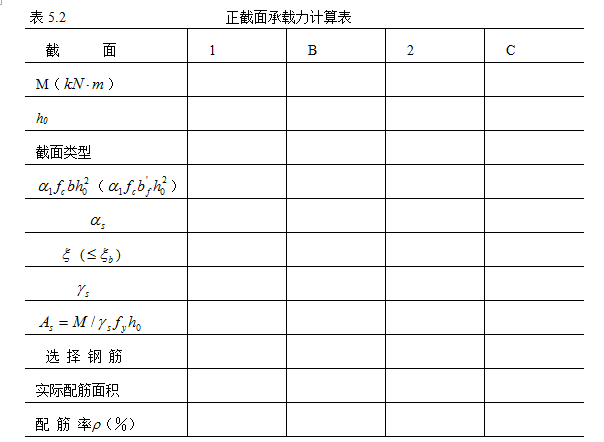

正截麵承載力計算
5）根據計算結果和構造要求，繪製次梁配筋示意圖。
4. 主梁設計：
柱截麵400×400，由於鋼筋混凝土主梁抗彎剛度較鋼筋混凝土柱大的多，故可將主梁視作鉸支於鋼筋混凝土柱的連續梁進行計
柱截麵400×400，由於鋼筋混凝土主梁抗彎剛度較鋼筋混凝土柱大的多，故可將主梁視作鉸支於鋼筋混凝土柱的連續梁進行計算。主梁端部支承於池壁柱上，其支承長度a=200。

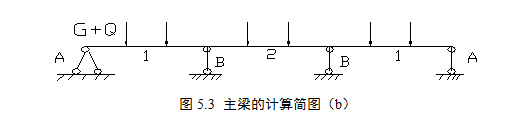

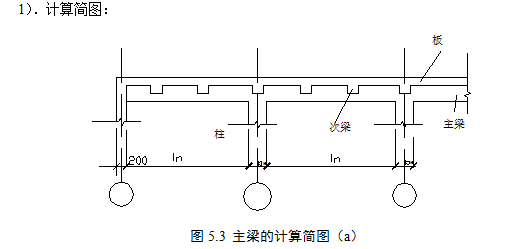

則主梁計算跨度：

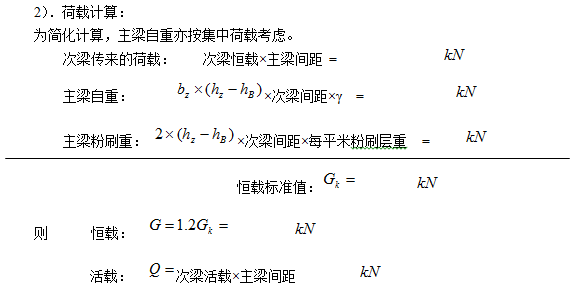

3）內力計算：

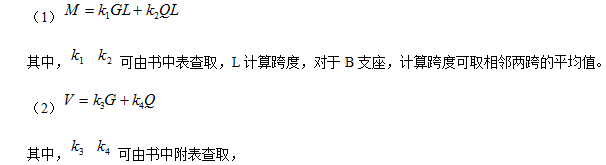

主梁彎矩計算
由此可作出下列幾種情況下的內力圖：
①+②；①+③；①+④；①+⑤將以上各圖繪於同一坐標係上，取其外包線，則為彎矩包絡圖。

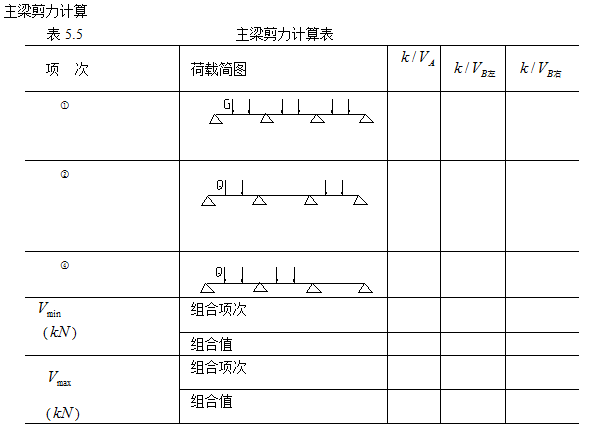

同樣可繪出剪力包絡圖。
4）主梁正截麵和斜截麵承載力計算：

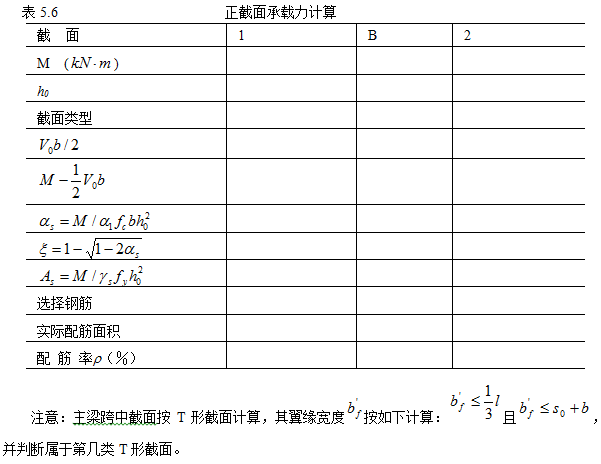

a.正截麵承載力計算

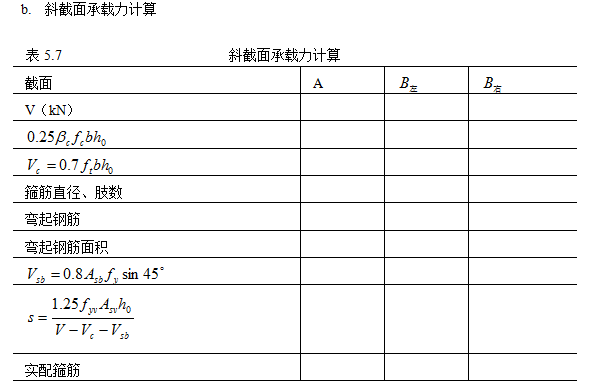

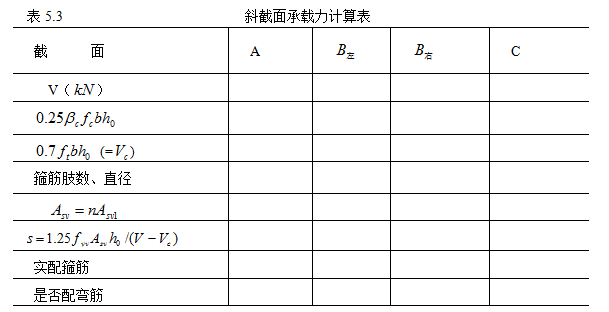

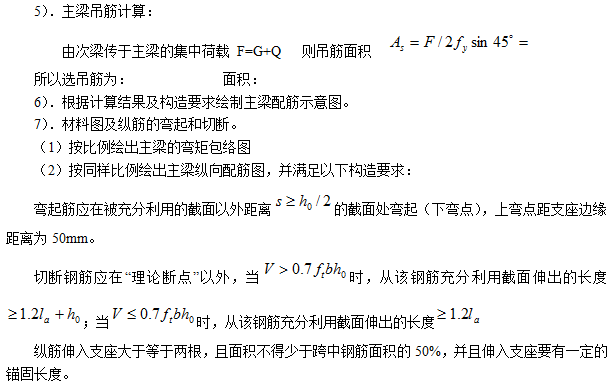

b. 斜截麵承載力計算
六、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置給排水工程結構課程設計應提交的成果（包括考核方法）
1. 應提交的成果
1）完成設計計算書一份。內容包括：
（1) 板、次梁和主梁的截麵尺寸擬定；
（2) 板、次梁和主梁的荷載計算、內力計算，主梁的彎矩包絡圖和剪力包絡圖；
（3) 構件截麵配筋計算。
2） 繪製水池頂蓋結構施工圖(兩張2號圖紙或一張1號圖紙)。內容包括：
（1)梁板結構布置圖；
（2)板的模板圖及配筋圖；
（3)次梁模板圖及配筋圖；
（4)主梁模板圖、配筋圖及材料圖；
（5)主梁鋼筋表；
（6)設計說明，如混凝土強度等級、鋼筋級別、混凝土保護層厚、鋼筋的製作以及構件的抹麵粉底等。
2. 考核方法
課程設計完成後，根據對學生平時考核、計算書和施工圖的質量、答辯情況進行綜合成績評定，按優秀、良好、中等、及格和不及格五級計分。對抄襲雷同達50％以上或無故遲交課程設計者均按不及格處理。
七、給排水工程結構課程設計指導書,給排水工程結構設計實驗室設備,給排水工程結構設計實驗裝置主要參考資料
1．《給水排水工程結構》，劉建行等主編，中國建築工業出版社，1994
2.《混凝土結構》（上冊）——混凝土結構設計原理(第三版)，東南大學,同濟大學,天津大學編，中國建築工業出版社，2005.1
3.《混凝土結構》（上冊），吳培明主編，武漢理工大學出版社，2003
4.《給水排水工程構築物結構設計規範》（GB50069-2002）
5.《給水排水工程鋼筋混凝土水池結構設計規程》（CECS138:2002）
