| 分 项 | 说 明 | |||

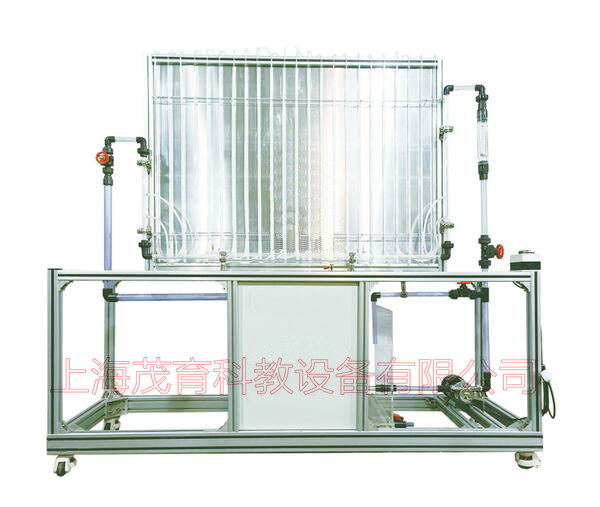

| 伯努利实验装置-特点 |
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。 2、伯努利实验装置-整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。 3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。 4、本实验装置可定性验证流体在流动过程中的机械能转化；可验证流体连续性方程，测定直管阻力及测定点速度。 5、装置设计可360度观察，实现全方位教学与实验。 |
|||
| 装置功能 |
1、测定分析流体流经不同位置（管径、高度）稳定界面时的压力变化情况。 2、了解流体在管内流动时，流体阻力的表现形式。 3、演示分析毕托管的工作原理。 4、观察分析流体流经不稳定界面（突扩和突缩）时的压力变化情况。 5、可根据柏努利方程分析直管沿程阻力及局部阻力的测定原理。 |
|||
| 设计参数 | 压力范围：10~800 mmH2O。液体流量：200~2000 L/h；常温、常压操作。 | |||
| 公用设施 |
水：装置自带不锈钢水槽，实验时经离心泵进入实验导管并循环使用。 电：电压AC220V，功率200W，标准单相三线制。 实验物料：清洁自来水。 |
|||
| 主要设备 |
1、优质有机玻璃实验管，上装实验逐渐增大和逐渐缩小导管内径d=14-30mm 。高达23个测压点，管内最大流量可达2000 L/h。 2、演示板：表面喷塑铝板，配水平坐标线。优质有机玻璃测压管，可测定分析各测压点的压力变化情况。304不锈钢低位槽,容积：80L。 3、优质有机玻璃循环水箱：容积≥90 L。 4、磁力循环泵：功率260W，最大流量1m3/h，扬程12 m。 5、液体转子流量计：240～2000 L/h。 6、管路：透明材质，壁厚≥2.5mm。 7、额定电压：220V，总功率：0.5kW，质量：约100 kg。 8、外形尺寸：2000×580×2000mm（长×宽×高），外形为可移动式设计，带刹车轮，高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。 9、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理 念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。 |
|||
| 测控组成 | 变量 | 检测机构 | 显示机构 | 执行机构 |
| 压力（差） | U型管 | U型管压差计 | 无 | |
| 中心速度 | 毕托管 | 液柱高度 | 无 | |
| 液体流量 | 转子流量计 | 流量计就地显示 | 管路出口闸阀（手动） | |
友情提示：
1、设备验收：各采购单位收货时请检查伯努利实验装置的货品外观，核实的伯努利实验装置及配件，拒收处于受损状态的伯努利实验装置；
2、设备质保：红桃视频app（yù）将为各采购单位提供伯努利实验装置说明书，在质保范围内提供对伯努利实验装置的免费维修，超出条件承诺时提供对伯努利实验装置的有偿维修；
3、设备退换货：各采购单位单方面原因导致伯努利实验装置的选型错误或购买伯努利实验装置数量错误，造成设备的退换货要求，将不被接受；
4、设备货期：对伯努利实验装置的发货期为参考值，如您需要了解伯努利实验装置的精确货期，请与上海茂育公司的销售人员联系；
5、如各采购单位对伯努利实验装置有任何疑问，请致电：021-56311657 ,我们将由专业技术人员为您提供有关伯努利实验装置的技术咨询。
