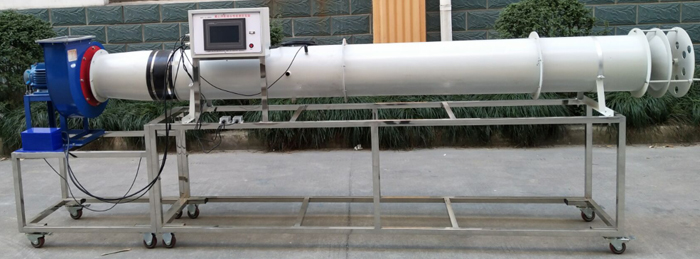

MYLT-6B數據采集離心式風機性能實訓台

數據采集離心式風機性能實訓台-主要功能：
1、可測定風機風量、風壓、軸功率、繪製出風機風量、風壓、功率、效率曲線。
二、技術特點：
1、采用進氣試驗方法,風機出風口垂直向上
2、測定風機風量、風壓、軸功率、溫度、轉速
三、技術參數：
排風管進風口處裝有手動風門，能根據實時數據修正風門開度，測量不同工況下風管、集流器靜壓、出風口壓力, 及電機力矩；
變頻器計算電機功率；
1、溫度傳感器:輸出模擬量4-20mA,測溫範圍-40-+150℃；
2、觸摸顯示屏:SK-070AE ,觸摸操作，實時數據采集顯示，數據打印、數據存儲。
3、壓差傳感器：量程－1000－0Pa、精度0.25
4、轉速傳感器：量程0～3000rpm、精度1%
5、風機參數：全壓500-600Pa；風量3500～4000m3/h；轉速1450r/min；功率1.5KW；電壓380V
6、具有微機數據采集、自動數據分析處理，數據分析處理表格，繪製被測風機標準條件下的氣動性能曲線即風壓-風量、功率-風量、效率-風量的特性曲線，(P～Q，Pst～Q，η～Q，ηst～Q，N～Q曲線)，並可打印數據分析處理表格及特性曲線的功能。
四、主要配置清單：

序號	名  稱	規格型號	數量
1	入口集流器	鋼製	1套
2	手動螺杆節流閥門		1套
3	整流柵		1套
4	風機測試風管	表麵噴塑	1套
5	畢托管	在測試斷麵應安裝四支畢托管，傳感測試斷麵的均壓	1套
6	離心通風機	CF-11   1.5KW	1套
7	變頻器	VFD022M	1隻
8	測轉速裝置		1套
9	配電箱		1套
10	差壓傳感器	HALO－FY－WG	2套
11	數字信號溫度傳感器	DS18B20	1套
12	三相功率模塊	5A	1套
13	數據采集模塊	SB75B	1套
14	彩色觸摸屏	嵌入式、7寸	1套
15	數據采集處理軟件	MYLT-6B	1套
16	實驗台	不鏽鋼、可移動	1套

---
