MYR-53C電力自動化儀表及過程控製實訓裝置

一、電力自動化儀表及過程控製實訓裝置-概述:
為了滿足《職業技能鑒定規範》對火力和熱力發電有關工種培訓、鑒定的需要，推出了MYR-53C電力自動化儀表實訓裝置。在設計思想上，以實際操作技能為主，將相關的專業理論知識與實際操作技能有機地融為一體，具有明顯的實訓特征。主要培養麵向火電廠、熱電廠、化工、冶金等行業的大、中型企業，從事熱工儀表及自動裝置的安裝、維護與調試、工業自動化儀表維修及計算機控製係統的操作及維護等工作的技術人才。

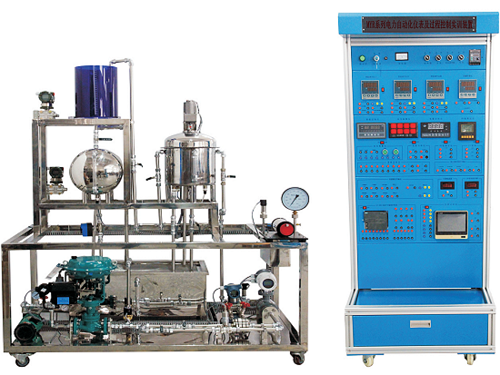

                                                            （參考圖）
二、裝置特點：
1、本裝置采用控製平台和對象係統分體式設計，造型美觀大方
2、傳感器的二次測量儀表通過航空電纜連接，方便學生在現場進行各項操作
3、可實現對電力行業的各種儀表以及常用熱工參數的檢測、測量，並且進行相關的校驗實訓，對儀表有更深入的認識
4、對象係統為不鏽鋼框架，所有器件均為不鏽鋼和鋁合金設計
5、被控參數囊括了流量、壓力、液位、溫度四大熱工參數
6、對象係統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、技術性能
1、輸入電壓：單相三線～220V±10%  50Hz
2、工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜4kVA
4、控製平台外形尺寸：180cm×71cm×146cm
  對象係統外形尺寸：（定製）
5、裝置具有接地保護、漏電保護（漏電保護空氣開關、電流型漏電保護器）功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型導線。各種電源及儀表均有可靠的自保護功能。強弱電連接線采用不同結構的插頭、插座，防止強弱電混接。
四、基本實訓項目
1、係統認識
2、裝置硬件組成
3、係統軟件介紹
4、離心泵的工作原理和主要部件
5、離心泵的性能參數和特性曲線
6、電動調節閥工作原理概述
7、電動調節閥的流量特性測試
8、電動調節閥的流量係數
9、電動調節閥的主要技術參數
10、閃光報警器的工作原理認識和使用
11、智能巡測儀的工作原理認識和使用
12、氧量分析儀的工作原理認識和使用
13、溫度動圈指示儀的工作原理認識和校驗
14、變頻器的工作原理認識和使用
15、壓力校驗儀的工作原理認識和使用
16、渦輪流量計的工作原理認識和校驗
17、差壓變送器的工作原理認識和使用
18、電容式液位傳感器的工作原理認識和校驗
19、擴散矽液位傳感器的工作原理認識和校驗
20、壓力變送器的校驗
21、熱電偶的工作原理認識和校驗
22、溫度變送器的工作原理認識和校驗
23、三相異步電動機的變頻控製
24、單回路與串級控製係統概述
25、水箱液位定值控製
26、管道壓力定值控製
27、管道流量定值控製
28、加熱水箱溫度定值控製
29、管式電阻爐的溫度定值控製
30、水箱液位與管道流量的串級控製
五、軟件介紹
MCGS工控組態軟件
能夠對設定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、曆史曲線、數據報表、實訓指導書等。

---
