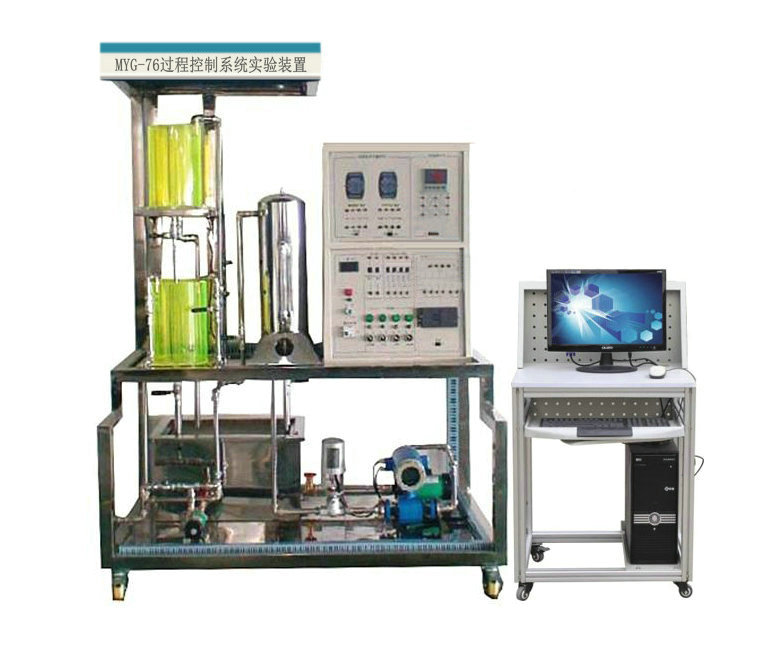

MYG-76過程控製係統實驗裝置

過程控製係統實驗裝置概述：
本裝置是模仿現代工業生產過程中常見的物理量，諸如溫度、壓力、流量、液位等參數，對其進行測量、控製，分析過程參數變化特性，研究過程控製規律(如PID控製)的教學實驗設備，本裝置選用智能化的工業用儀器儀表，接近工業實際，使用安全，運行穩定，維護簡單，性價比優越。本裝置集合多種控製方式，再現實際工業現場使用的控製手段，采用聲光報警係統，並提供用戶更友好的二次開發接口。
1、功能：
1）可滿足“自動調節原理”，“過程控製”，“控製儀表”，“自動檢測技術與傳感器”,“計算機”及相關課程的教學實驗需求；
2）可作為有關企業技術人員、儀表操作人員、係統運行監控人員的實習、培訓實驗設備。
二、產品結構與特點：
1、外形結構：

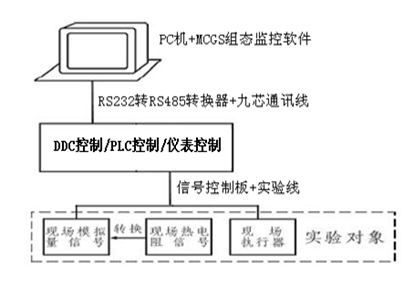

2、係統結構圖：

3、示意圖

4、設備特點：
1）分體式設計，模塊化組裝式結構，可以根據不同的需要選擇、PLC控製，儀表控製,DDC控製組成不同的控製係統。含有常規水箱檢測控製裝置、鍋爐加熱裝置。設備可以實現多台電腦控製係統，進行遠程網絡控製.
2）二水箱配置；雙路供水係統。
3）實驗櫃完全敞開設計，內部器件全部可視，有利直觀教學和維護。
4）人性化設計，配有儲水箱，進排水自控裝置，減輕實驗人員勞動強度。為實驗文明操作提供條件。
5）裝置的儀表、部件均（jun1）選用現代化技術工業級產品，智能化程度高。精度好，規格多樣。有利直觀教學和拓寬學生工業現場知識。為以後走上社會打好結實基礎。
6）安全度高，係統配有漏電保護，帶保護套的專用實驗電源連線，及溫控箱防止無水加溫自動控製等，力求保護人身、設備安全。
7）開放度好，在教師指導下，學生可觀察、可自己動手參與操作、可自行編程進行驗證、可根據記錄的實時曲線進行理論分析等。
8）鍋爐加熱程控保護係統
A、加熱電路加有保險管進行過載保護；
B、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
9）電源保護措施
A、加有電流型漏電保護器，防止設備漏電短路造成的設備及人身傷害。
B、各控製電路加有保險管，有效保護器件因過載造成損壞。
10）電源啟停控製方式；采用啟停按鈕控製接觸器來控製電源的啟停。
11）漏電保護裝置及安全性和安全承諾；
A、各種電源及各種儀表的可靠的保護功能
B、各種電源及各種儀表的強電采用開關控製，學生不自行接線，不存在強弱電混插的問題。
C、實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、技術參數與要求：
1、供電電源
單相交流電源：220VAC±10%、50Hz±5%、16A，係統必需接地良好。
2、實驗室應有水源和進排水口。進排水口與設備間距離一般要求小於10米
3、係統儀表的輸入、輸出信號符合IEC標準
（1）變送器電流源信號：4-20mADC。
（2）儀表采樣：1-5V（250Ω）/0.2-1V（50Ω）
4、係統提供直流線性穩壓電源（朝陽電源產品） 24VDC/1A。
5、上位計算機組態軟件
應用MCGS（Monitor and Control Generated System）全中文工控組態軟件進行開發的實驗係統。運行環境要求，參見MCGS用戶指南。
6、外形尺寸（組合後）：2200mmX1900mmX700mm。
7、重量：實驗櫃，約重200Kg；實驗台+實驗架，約重250Kg
四、係統配置

執行機構
名稱		單位			數量	備注		特點
智能電動調節閥		隻			1	等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大.工作電壓 24VAC，輸入電流4-20mADC		等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大,比普通的電動閥貴
單相磁力泵		台			1	無泄漏，低噪音，單相220VAC，90W。		聲音比較小,有利於實驗室保持安靜,工作的穩定性非常好
三相磁力泵		台			1	無泄漏，低噪音，三相220VAC，90W。
交流變頻控製（日本三菱）		台			1	采用日本三菱公司的FR-D720S-0.4K-CH型變頻器，控製信號輸入為4～20mADC或0～5VDC，交流220V變頻輸出用來驅動三相磁力驅動泵。
溫控調壓模塊+散熱器		套			1	全隔離單相交流可控矽調壓模塊；控製信號：4-20mADC。		自行設計性能可靠安全
加熱環		隻			1	功率：1800W，220VAC。
傳感變送器
擴散矽壓力（液位）變送器		隻			2	選用原裝進口的擴散矽隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線製）；接頭及外殼材料：不鏽鋼（1Cri18Ni9Ti）。		不鏽鋼隔離膜片,適用範圍廣,高精度,高溫定性,高可靠性,結構精巧安裝方便,零點漂移小,它的價格是普通的傳感器的兩倍
壓力變送器		隻			1	選用原裝進口的擴散矽隔離探頭。0.5級精度；輸出信號：選4-20mADC（二線製）；接頭及外殼材料：不鏽鋼（1Cri18Ni9Ti）。
Pt100溫度傳感器及溫度變送器		套			1	Pt100：A級；溫度變送器：0.5級精度，0-100℃。
渦輪流量計及流量變送器		套			2	（1）量程：選0-1200L/h；（2）輸出信號：4-20Madc；（3）精度：0.5級。		結構小巧精致,安裝方便,精度高
控製單元
DDC		台			1	8017,8路模擬量輸入,8024, 4路模擬量輸出		方便學生掌握編程的技巧免費贈送
儀表控製		台			1	AI 808P		廈門宇電
PLC		台			1	CPU222，EM235		西門子
	軟件係統
	MCGS組態軟件	隻			1	MCGS 通用版			昆侖通態
	DDC係統實驗軟件	套			1	RemoDAQ-8000 Utility			北京集智達

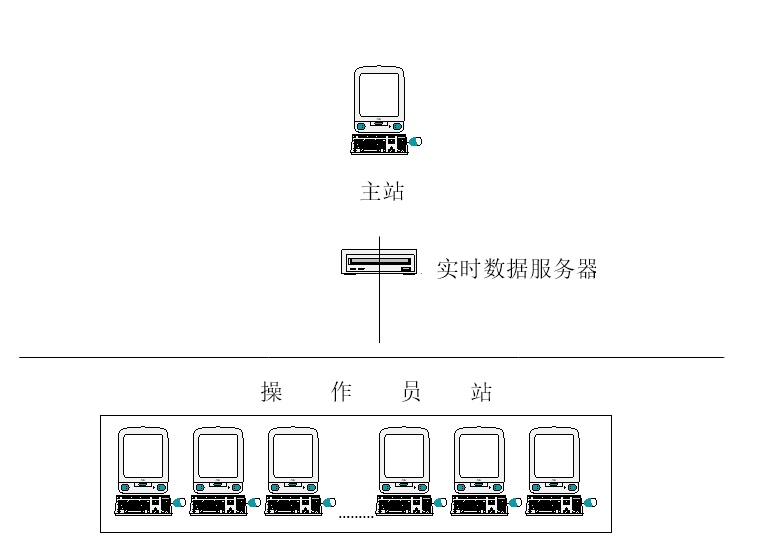

	DDC網絡控製軟件	套			1	任何一台可以作為工程師站，其他的作為操作員站			杭州雲創
	儀表控製軟件	套			1
	PLC編程軟件	套			1	step 7 MicroWIN			西門子
其它設備
實驗用淡藍色透明有機玻璃水箱			隻	2			2個圓型有機玻璃水箱
不鏽鋼溫控實驗箱			隻	1			由加熱箱、加熱環、Pt100、溫度變送器組成，加熱箱內無水斷電保護裝置，也防止溫度幹燒。
不鏽鋼儲水箱			隻	1			內有獨特的結構設計和不鏽鋼過濾網，拆洗方便
儲水箱自動進、排水裝置			套	1			自動進排水減輕實驗老師工作
接觸器			隻	2
繼電器			隻	2
電磁閥			隻	2			三力信
液麵探頭			隻	2			自製
配有24v直流穩壓電源			隻	1			電源
全部不鏽鋼管及配件，增加設備的使用壽命。			套	1
實驗台及實驗對象			套	1			1800mm（高）×2000mm（長）×800mm（寬）；采用全開放式設計，美觀大方，操作維護方便
鍋爐保護係統			套	1			鍋爐加熱防幹燒係統

五、實訓內容：
1、過程控製係統組成認識實驗實訓
過程控製及檢測裝置硬件結構組成認識,控製方案組成及控製係統連接實驗實訓
液位傳感器安裝和校正
電動調節閥安裝和校正
水泵安裝
管道拆裝
2、被控對象特性測試實驗實訓
單容水箱液位數學模型的測試實驗實訓
雙容水箱液位數學模型的測試實驗實訓
鍋爐內膽水溫特性測試實驗實訓
電動調節閥流量特性測試實驗實訓
3、單回路控製係統實驗實訓
單容水箱液位定值控製實驗實訓
雙容水箱液位定值控製實驗實訓
鍋爐內膽水溫定值控製實驗實訓
鍋爐夾套水溫定值控製實驗實訓
電動閥支路流量定值控製實驗實訓
變頻調速磁力泵支路流量定值控製實驗實訓
4、溫度位式控製係統實驗實訓
鍋爐內膽水溫位式控製係統
5、串級控製係統實驗實訓
水箱液位串級控製實驗實訓
下水箱液位與電動調節閥流量的串級控製實驗實訓
下水箱液位與變頻調速磁力泵支路流量的串級控製實驗實訓
鍋爐內膽水溫與鍋爐夾套水溫的串級控製實驗實訓
6、比值控製係統實驗實訓
單閉環流量比值控製實驗實訓
雙閉環流量比值控製實驗實訓
7、前饋-反饋控製係統實驗實訓
鍋爐內膽水溫與流量的前饋-反饋控製係統
下水箱液位的前饋-反饋控製實驗實訓
8、多種控製實訓
PID複雜程序及調整與通訊實訓
PID調節器的控製與通訊實訓
數據采集卡的調試與控製實訓
現場應用型 DDC控製與通訊實訓
9、觸摸屏、PLC與變頻器實訓
變頻器 PID控製的恒壓供水係統實訓
變頻器與觸摸屏通信實訓
觸摸屏控製的 PLC與變頻器通訊
PLC的 PID控製控製的恒壓供水係統實訓
水位定值控製實訓
10、組態實訓
數據庫組態、圖形動畫、報表、曲線、報警組態、設備通訊組態、算法組態等。

其他產品鏈接：
過程控製綜合實驗係統
液位流量壓力溫度實驗平台
多策略過程控製集成係統實訓平台
電力自動化儀表及過程控製實訓裝置
熱工儀表實訓平台
過程控製儀表工實訓裝置
化工儀表維修工實訓考核裝置
過程控製設備故障診斷與維修技能實訓平台
過程裝備安裝調試技術實訓裝置
高級過程控製綜合實驗裝置
流體測控技術綜合實驗台
過程控製實驗實訓裝置
三容過程控製綜合實驗裝置
三容水箱控製係統實驗裝置
過程控製綜合實驗裝置
單容水箱液位串級控製實驗裝置
熱工儀表及控製實訓裝置
過程自動化控製工程實訓係統
閥門控製安裝實驗裝置
過程控製技能實訓考核裝置
熱工自動化過程控製實驗裝置
高級現場總線過程控製係統實驗裝置
過程控製實驗裝置
環形帶測控實驗裝置
二維運動及輸送檢測控製實訓裝置
現場總線過程控製實驗設備
過程測量儀表技能實訓裝置

友情提示：
1、設備驗收：各采購單位收貨時請檢查過程控製係統實驗裝置的貨品外觀，核實通用過程控製係統實驗裝置的數量及配件，拒收處於受損狀態的過程控製係統實驗裝置；
2、設備質保：红桃视频app將為各采購單位提供過程控製係統實驗裝置產品說明書內的質保條件和質保期，在質保範圍內提供對裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的過程控製係統實驗裝置選型錯誤或購買過程控製係統實驗裝置數量錯誤，造成過程控製係統實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對過程控製係統實驗裝置的發貨期為參考值，如您需要了解過程控製係統實驗裝置的精確貨期，請與茂育的銷售人員聯係；
5、谘詢電話：如各采購單位對過程控製係統實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關過程控製係統實驗裝置的技術谘詢。
