主頁 > 產品介紹 > 過程控製實訓設備 > 流體測控技術綜合實驗台 2025-05-23

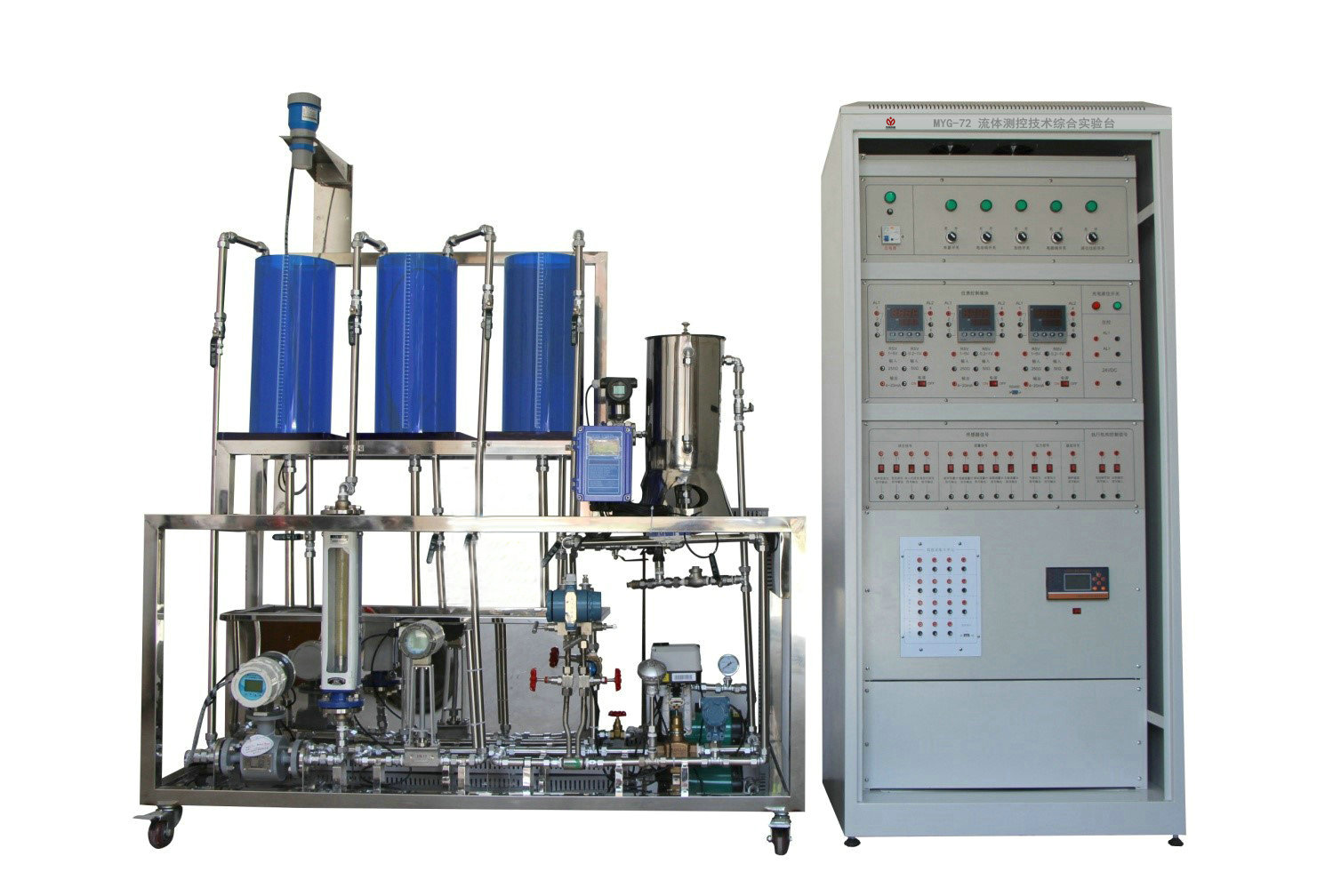

MYG-72流體測控技術綜合實驗台

流體測控技術綜合實驗台-概述：
流體測控技術綜合實驗台具有11大特點：
1、流體測控技術綜合實驗台係統具有流體多種參數檢測。係統以檢測為主，測控兼備特點：
可分別對液體，溫度、壓力、液位、瞬時流量、流體流速等眾多參數進行檢測和部分參數進行控製。
2、係統提供多達不同原理和方法檢測液位，其中具有標準檢測信號，輸出並可遠傳，可組成閉環PID調節控製。
在液位檢測方法中，選用不同最先進的多種不同原理的檢測方法，可拓寬學生工業知識和視野，有利實驗教學。
1）超聲波液（物）位變送器。標準信號：4~20mADC輸出；
2）差壓液位變送器。標準信號：4~20mADC輸出；
3）投入式擴散矽液位變送器。標準信號：4~20mADC輸出；
4）光電液位開關：開關量輸出；
5）電容式液位傳感器，標準信號：4-20mA
3、係統配置不同原理的液體流量檢測方法，其可組成閉環PID調節控製。包含價值昂貴，技術先進，功能多樣的時差式超聲波流量計及電磁流量計。
1）電磁流量計。標準信號：4~20mADC輸出；
2）渦街流量計。標準信號：4~20mADC輸出；
3）渦輪式流量計，標準信號：4~20mADC輸出；
4）玻璃轉子流量計，無檢測信號.
5）自動補償孔板流量計，標準信號輸出
4、係統配有氣源，可對氣體壓力進行位控和氣體流量檢測，壓力範圍設定為0~400KPa。
5、具有氣、液二相混流裝置；
6、實驗台配有不鏽鋼加熱鍋爐，可對液體溫度進行PID閉環調控。溫控範圍：常溫到90℃。加熱係統具有防止無水幹燒功能。
7、係統配有自動進排水裝置。減輕勞力，人性化設計；
8、係統選用智能儀表並配RS485/RS232通訊接口，與上位機（P4）進行通訊；
9、采用全中文工控組態軟件MCGS；
10、實驗給定參數可在人機界麵上方便設置、調整；測試數據可顯示、存儲、打印；
11、係統具有安全保護功能；
12、本實驗台適合石油、化工、水利及環保類院校流量計量、檢測、傳感、測控等專業實驗教學。
13、LabVIEW虛擬儀器：8路光耦隔離輸出，8路光耦隔離輸入；16路IO輸入輸出上位機驅動程序：Labview、（VC、VB）、MCGS，並且具有網絡功能。
二、技術指標：
1、供電電源：AC220V ± 10 %，50 Hz，10A，需良好接地；
2、輸入輸出信號符合IEC標準，選用4~20mADC；
3、工業人工智能調節儀，精度0.5級；
4、超聲波液（物）位變送器：
工作電壓：220VAC，精度：0.25%，盲區≤30Cm；
量程：0~1.5m任何段,選用：0~0.5m,輸出：4~20mADC(二線製);
5、投入式擴散矽液位變送器：
工作電壓：24VDC，精度：0.5級；
量程：0~0.5m，輸出：4~20mADC（二線製）；
6、差壓式液位變送器：
工作電壓：24VDC，精度：±1cm；
量程：0~0.5m，輸出：4~20mADC（二線製）；
7、電磁流量計+變送器：
工作電壓：220VAC，精度：±0.5FS；
量程：0~600L/min，介質：水，輸出：4~20mADC（二線製）；
8、渦街流量計：
工作電壓：220VAC，精度：1級；
量程：0~600L/min，介質：水，輸出：4~20mADC（二線製）；
10、Pt100：
精度：A級，溫度：0-100℃；
11、外形尺寸：
對象： 1600（長）×740（寬）×1700（高）/mm；
控製櫃：880（長） ×580（寬）×1900（高）/mm；
四、實驗內容：
一）檢測實驗：
1、超聲波液（物）位檢測實驗；
2、擴散矽液位檢測實驗；
3、差壓式位檢測實驗；
4、差超聲波流量計瞬時流量與累積流量檢測實驗；
5、電磁流量計瞬時流量與累積流量檢測實驗；
6、渦街流量計瞬時流量與累積流量檢測實驗；
7、液體磁力泵出水壓力檢測實驗；
8、鍋爐內膽溫度檢測實驗；
二）控製實驗：
1、超聲波液位位控實驗；
2、擴散矽液位位控實驗；
3、差壓式液位位控實驗；
4、流量位控實驗；
5、電磁流量位控實驗；
6、渦街流量位控實驗；
7、液體壓力位控實驗；
8、超聲波液位PID控製實驗；
9、擴散矽液位PID控製實驗；
10、差壓液位PID控製實驗；
11、流量PID控製實驗；
12、電磁流量PID控製實驗；
13、渦街流量PID控製實驗；
14、鍋爐內膽溫度PID控製實驗；
