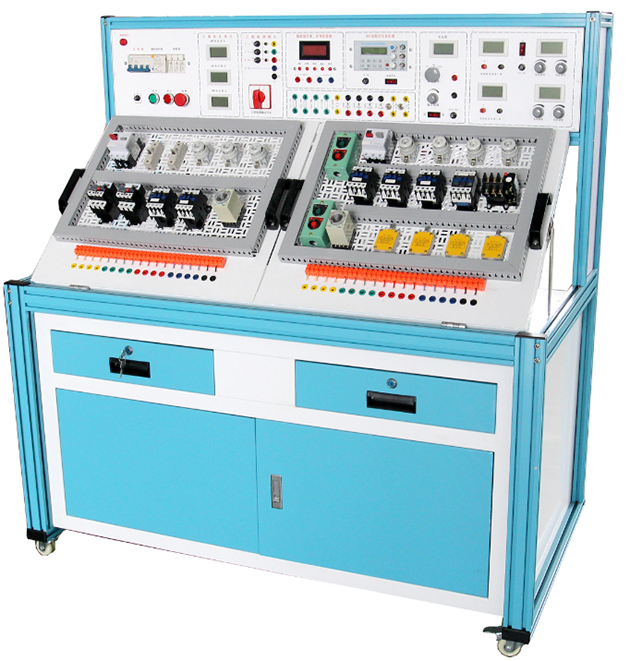

MY-33F工業電氣自動化及電工技能考核實訓平台

工業電氣自動化及電工技能考核實訓平台-產品概述
工業電氣自動化及電工技能考核實訓平台主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控製線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。
二、技術指標：
1、輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2、工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量：＜1.5KVA
4、重   量：約100Kg
5、外形尺寸：1480×700×1300mm
6、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
三、基本配置及功能
（一）電源控製箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。整個實訓室配備一台教師總控製係統，可以分控每一個學生台。
（二）主控功能板配備資源
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；
(3) 低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
(4) 雙路穩壓電源，二路輸出電壓均為0～30V，由電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
2、恒流源：0-200mA連續可調，數字表顯示，開路保護。
3、全功能DDS函數信號源
A.高頻率分辨率：0.01Hz B.高頻率精確度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精確可調   E.三角波調占空比後可輸出兩種鋸齒波F.可變直流電平控製   G.外部頻率測量 H..預設頻率存儲、調入功能 I. 輸出衰減，由兩個"衰減"按鍵選擇。
技術指標：
A.主輸出波形正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%
D.直流偏置 ±5V（空載）E.占空比範圍 1%-99%（方波）F.輸出頻率範圍： 0.01Hz-2MHz
4、外測量功能：
頻率範圍：1Hz-60MHz 開關（內測/外測）轉換。信號幅度：0.5Vpp-20Vpp 外計數範圍：0-4294967296
存儲和調入：具有10組參數存儲與調出的功能。
5、功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均（jun1）分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
（三）實訓台
要求整體采用歐標工業鋁型材框架，經過數控機械精加工成型，外表麵靜電氧化處理，實訓台連接件采用歐標標準連接件組合，完全貼合設計，外形時尚美觀，經久耐用。實訓台配元件儲存櫃，儲存櫃底部采用帶刹車的萬向輪，移動和固定兩相宜。
實訓操作麵要求：采用型材框架，內置實訓模塊安裝平台，連接實訓台與電源控製屏，與實訓台形成36度斜麵，可根據實訓要求，開合及提升，采用升降支撐柱，精準控製開啟角度。
操作麵下方中部配置2個元件工具抽屜，采用靜音三節滑軌，下部配有雙開門存儲櫃，優質鋼板製作。
網孔板掛件：2塊每塊尺寸700X620mm采用鈑金衝壓而成，噴塑烤漆，掛放實訓操作麵上。
四、主要配置表

序號	名稱	型號與規格	數量
1	實訓平台	外形尺寸：1480mm×700mm×1300mm ；材料：歐標工業鋁型材框架	1台
2	電腦推車	尺寸約：603mm×490mm×1200mm工業鋁型材結構，帶背網	1台
3	PLC主機	機架UR2，9 槽6ES7400-1JA01-0AA0	1台
4		電源模塊PS 407AC 115/230V；4A 6ES7407-0DA02-0AA0	1台
5		CPU 416-2，5.6 MB，30ns 6ES7416-2XN05-0AB0	1台
6		SM 421 數字量輸入模塊光隔離，32 DI，24VDC 6ES7421-1BL01-0AA0	1台
7		SM 422 數字量輸出模塊光隔離，32 DO 24V DC，0.5A 6ES7422-1BL00-0AA0	1台
8		SM 431 模擬量輸入模塊光隔離，8 AI 13 BIT 分辨率，U/I. 6ES7431-1KF00-0AB0	1台
9		SM 432 模擬量輸出模塊光隔離，8AO 13BIT 分辨率，U/I. 6ES7432-1HF00-0AB0	1台
10		存儲卡Flash EPROM 1 MB 6ES7952-1KK00-0AA0	1塊
11		前連接器	4隻
12	變頻器	西門子MM420 0.37KW	1台
13	觸摸屏	昆侖通泰7寸彩屏TPC7062KX	1台
14	PLC實訓模塊1	搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光	1塊
15	PLC實訓模塊2	自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機	1塊
16	PLC實訓模塊3	機械手控製/自控成型機/加工中心	1塊
17	PLC實訓模塊4	四層電梯/基礎實驗/中間繼電器	1塊
18	低壓斷路器	DZ108-20/10	1隻
19	螺旋式保險盒	RL1-15/3A	3隻
20	直插式保險盒	RT14-20/2A	2隻
21	交流接觸器	CJX2-0910	3隻
22	輔助觸頭	F4-22	3隻
23	熱繼電器	R16B-20/3	1隻
24	通電延時時間繼電器	ST3PA-B/380V（0-60S）	1隻
25	時間繼電器座	PF-083A	1隻
26	3H鐵殼按鈕		2隻
27	行程開關	LX19-222	2隻
28	行程開關	LX19-001	2隻
29	倒順開關	K03-15	1隻
30	電工連線	0.5平	2盤
31	大功率電阻		3隻
32	二極管		1隻
33	接線端子排	TB-2512	5隻
34	G形導軌		1隻
35	走線槽		2米
36	螺絲		90個
37		三相異步電動機（380V，單速）	1台
38		三相異步電動機（380，單速帶離心開關）	1台
39		三相雙速異步電動機	1台
40	工具	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把(HS-06WF);插針1包 (E1008)	1套

五、設備需完成的實訓項目
1)與、或、非邏輯功能實訓
2)定時器功能實訓
3)計數器功能實訓
4)傳送指令功能實訓
5)數據移位指令功能實訓
6)算術運算指令功能實訓
7)電機控製實訓
8) 搶答器控製
9)音樂噴泉控製
10)裝配流水線控製
11)交通信號燈控製
12）自動供水控製
13）天塔之光控製
14)自動送料裝車/四節傳送帶控製
15)多種液體混合裝置控製
16)自動售貨機控製
17)自控軋鋼機控製
18)郵件分揀機控製
19)四層電梯控製
20）機械手控製
21）自控成型機控製
22）加工中心控製
23）PLC認知實訓
24)PLC控製狀態轉移、分支功能實訓
25)PLC控製數據處理指令功能實訓
26)PLC控製微分、位操作功能實訓
27)PLC控製藝術彩燈造型的PLC
28)PLC控製三相鼠籠式異步電動機點動控製和自鎖控製
29)PLC控製三相鼠籠式異步電動機聯動正反轉控製
30)PLC控製三相鼠籠式異步電動機自動往複控製
31)PLC控製三相鼠籠式異步電動機Y/△轉換起動控製
32)PLC控製三相異步電動機串電阻降壓起動控製
33)PLC控製三相異步電動機能耗製動控製
34)三相異步電動機直接起動、停車的控製電路連接；
35)接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
36)按鈕聯鎖的三相交流異步電動機正、反轉控製電路的連接；
37)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
38)萬能轉換開關控製三相異步電動機的正反轉；
39)三相交流異步電動機Y-△（手動切換）啟動控製電路的連接；
40)三相交流異步電動機Y-△（時間繼電器切換）啟動控製電路的連接；
41)定子繞組串聯電阻啟動控製電路的連接；
42)三相交流異步電動機能耗製動控製電路的連接；
43)三相交流異步電動機反接製動控製電路的連接；
44)多台（3台及以下）電動機的順序控製電路的連接
45)電動機的往返行程控製電路的連接；
46)三相交流異步電動機既能點動，又能連續轉動的控製電路連接；
47)兩地控製電路的連接；
48)按鈕切換的雙速電動機調速控製電路的連接；
49)時間繼電器切換的雙速電動機調速控製電路的連接；
50)離心開關配合的反接製動控製電路的連接；
51)變頻器麵板功能參數設置和操作實訓；
52)變頻器對電機點動控製、啟停控製；
53)電機轉速多段控製；
54)工頻、變頻切換控製；
55)基於模擬量控製的電機開環調速；
56)基於麵板操作的電機開環調速；
57)變頻器的保護和報警功能實訓；
58)基於PLC的變頻器開環調速；
59)觸摸屏的參數設置；
60)觸摸屏的編程；
61)觸摸屏、PLC、變頻器的綜合實訓；

友情提示：
1、設備驗收：各采購單位收貨時請檢查工業電氣自動化及電工技能考核實訓平台的貨品外觀，核實工業電氣自動化及電工技能考核實訓平台的數量及配件，拒收處於受損狀態的工業電氣自動化及電工技能考核實訓平台；

2、設備質保：茂育將為各采購單位提供工業電氣自動化及電工技能考核實訓平台產品指導書和質保期，在質保範圍內提供對工業電氣自動化及電工技能考核實訓平台的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方麵原因導致的工業電氣自動化及電工技能考核實訓平台選型錯誤或工業電氣自動化及電工技能考核實訓平台購買數量錯誤，造成工業電氣自動化及電工技能考核實訓平台的退換貨要求，將不被接受；

4、設備貨期：對工業電氣自動化及電工技能考核實訓平台的發貨期為參考值，如您需要了解工業電氣自動化及電工技能考核實訓平台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；

5、谘詢電話：如各采購單位對工業電氣自動化及電工技能考核實訓平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關工業電氣自動化及電工技能考核實訓平台的技術谘詢；
