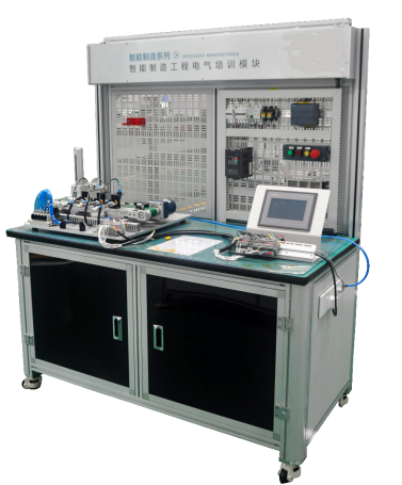

MYBP-02變頻調速與運輸分流控製裝置

一、變頻調速與運輸分流控製裝置，變頻調速與運輸分流控製設備-介紹
裝置主要元器件由傳感器、氣缸、氣動電磁閥、三相電機、變頻器等組成。通過變頻器對傳送帶電機進行速度調節，並把傳送的物料進行材質與顏色的分辨，將分辨出來的物料用氣缸推入到指定的倉位內。適合高等院校機電與自動化課程的教學/實訓。開放式教學、在提升趣味性的同時提高學生動手能力是產品的優勢；輕便、美觀、易學習是產品的特色。
二、主要實驗項目：
1、材料識別應用實驗；
2、顏色識別應用實驗；
3、直流電機驅動控製實驗；
4、氣動元件控製實驗；
5、下料與分揀自動化邏輯編程設計實驗。
三、產品涉及課程：
電機拖動技術、變頻控製技術、傳感器檢測技術、氣壓傳動與控製技術、PLC可編程控製技術及應用等自動化專業課程。
四、實訓內容：
1、傳感器的安裝與調試
①　電感開關的接線方式、感應材質距離及輸出電壓的正負；
②　電容開關的接線方式、感應材質距離及輸出電壓的正負；
③　光纖開關的接線方式、感應材質距離及輸出電壓的正負；
④　磁性開關的接線方式、感應材質距離及輸出電壓的正負；
⑤　光電對射開關的接線方式、感應材質距離及輸出電壓的正負。
2、變頻器的安裝與調試
①　變頻器參數應用設置；
②　變頻方向控製；
③　變頻器外部控製接線實訓；
④　變頻器控製三相電機速度控製。
3、氣動回路安裝與應用
①　氣動方向控製回路的安裝；
②　氣動速度控製回路的安裝；
③　氣動三聯件的安裝與應用；
④　推料氣缸安裝與控製應用。
五、主要技術參數：
1、輸入電源：AC220V±10%；
2、控製電壓 : DC24V；
3、整機功率：0.5KW；
4、氣源壓力：0.75Mpa。
六、配置參考清單

序號	名稱	型號	數量	備注
1	變頻調速與運輸分流控製裝置	鋁合金材料製作，采用平帶傳輸機構，氣動自動上料機構，氣動分料機構，斜式物料滑槽	1套
2	腳墊	黑色橡膠	4隻
3	把手	黑色塑料	2隻
4	氣缸	CDJ2B16-100	4隻
5	氣缸	CDJ2B10-30	1隻
6	磁性開關（帶綁帶）	CS1-M-020-S-16	4隻
7	磁性開關（帶綁帶）	CS1-M-020-S-10	1隻
8	對射型光電開關	DC24V NPN	1套
9	光纖傳感器	DC24V NPN	1套
10	電感開關	DC24V NPN	1隻
11	電容開關	DC24V NPN	1隻
12	深溝球軸承	61805 25/37/7	4隻
13	三相電機	80YS25DY38/80GK10H	1隻
14	變頻器	V20 0.37KW	1隻
15	平帶	1230x50x1.5mm	1條
16	二聯件	GFC200-06-F-1	1隻
17	截止閥	GZ200-06	1隻
18	專用連接支架	GA200U-P1	1隻
19	彎頭	Φ6-1/8	1隻
20	彎頭	Φ8-1/8	1隻
21	塑料消聲器	1/4	1隻
22	匯流板	100M-5F	1隻
23	二位五通電磁閥	4V110-06（DC24V）	5隻
24	螺紋直通	Φ4-1/8	10隻
25	彎頭	Φ6-1/4	1隻
26	堵頭	1/4	3隻
27	金屬消聲器	1/4	2隻
28	T型三通	Φ8	1隻
