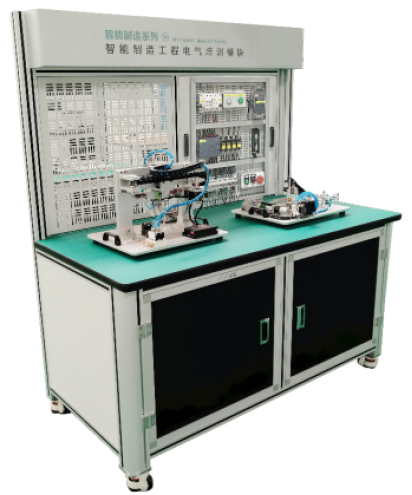

MYZN-01智能製造電氣實訓平台

一、工作台簡介
MYZN-01 智能製造電氣實訓平台工作台架是采用立式工作台形式設計，采用鋁型材結構框架，木質材料桌麵。配套有電氣安裝實驗網板、數字化信息采集係統，電氣控製係統等配套裝置。是可用於各種不同基礎培訓模塊放置與開展實驗的載體。
二、主要技術參數：
1、供電電源：AC220V 50Hz；
2、使用功率：0.7kW；
3、框架材料：鋁合金立柱框架；
4、桌麵材料：高密度壓縮板材製作，表麵具有防靜電桌墊；
5、封板材料：優質鈑金；
6、通訊方式：以太網；
7、實驗台尺寸：約1500*750*1750mm。
三、配套控製器係統
采用CPU 1214C，緊湊型PLC控製器帶有1個PROFINET通信端口，集成輸入/輸出：14DI 24V直流輸入，10晶體管輸出24V直流，2模擬量輸入0-10V DC或0-20MA，供電：直流DC 20.4-28.8V。每一工作單元由一台PLC承擔其控製任務，多台實訓裝置可進行組合實現小型網絡化的控製。

(S7-1200控製器)

1、控製器主要技術參數：
1) 供電電源：DC24V；
2) 工作存儲器：100KB；
3) 裝載存儲器：4MB；
4) 保持性存儲器：10KB；
5) 集成I/O:14點輸入/10點輸出；
6) 模擬量輸入：2路輸入；
7) 通訊方式：PROFINET。
2、觸摸屏主要技術參數：
1) 通訊口：1個RS485、1個RS232、1個USB、1個網口；
2) 顯示屏：7寸；
3) 通訊方式：RS232、RS485、以太網通訊等；
4) 網線連接口：RJ45。
四、配置參考清單

序號	名稱	型號	數量	備注
1	工作台	1.供電電源：AC220V 50HZ; 2.使用功率：0.7KW 3.框架材料：半弧形鋁合金立柱框架； 4.桌麵材料：高密度壓縮板材製作，表麵具有防靜電桌墊； 5.封板材料：優質鈑金； 6.通訊方式：以太網； 7.尺寸：15007501750mm。	1套
2	警示燈	1.燈管為發光二極管 2.DC24V 常亮型 3.紅/綠/黃三色	1隻
3	開關電源	1.輸入：AC220V 50HZ； 2.輸出：DC24V 5A； 3.具有電流過載保護功能。	1隻
4	PLC可編程序控製器	1.型號：S7-1200 1214C 2.I/O輸入:14點 3.I/O輸出：10點 4.模擬量輸入：2點	1套
5	觸摸屏	7寸 1個RS485、1個RS232、1個USB、1個網口	1台
6	交流空開	1P+N 10C	1隻
7	熔斷器座	RT18-32X	2隻
8	熔斷器	10A	2隻
9	模數化插座	三芯 10A	1隻
10	插頭	三芯 10A	1隻
11	中間繼電器+底座	DC24V MY4N-J	4套
12	電源指示燈	AC220V 紅色 Φ22開孔	1隻
13	控製指示燈	DC24V 紅色 Φ16開孔	1隻
14	啟動按鈕	DC24V 綠色 Φ22開孔	1隻
15	停止按鈕	DC24V 紅色 Φ22開孔	1隻
16	急停按鈕	DC24V 紅色 Φ22開孔	1隻
17	雙層接線端子	UKK-05	20片

友情提示：
1、設備驗收：各采購單位收貨時請檢查智能製造電氣實訓平台的貨品外觀，核實智能製造電氣實訓平台的數量及配件，拒收處於受損狀態的智能製造電氣實訓平台；
2、設備質保：红桃视频app將為各采購單位提供智能製造電氣實訓平台使用說明書和質保期，在質保範圍內提供對智能製造電氣實訓平台的免費維修，超出條件承諾時提供對智能製造電氣實訓平台的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的智能製造電氣實訓平台選型錯誤或購買數量錯誤，造成智能製造電氣實訓平台的退換貨要求，將不被接受；
4、設備貨期：對智能製造電氣實訓平台的發貨期為參考值，如您需要了解智能製造電氣實訓平台的精確貨期，請與上海红桃视频app公司的銷售人員聯係；
5、谘詢電話：如各采購單位對智能製造電氣實訓平台有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關智能製造電氣實訓平台的技術谘詢；
