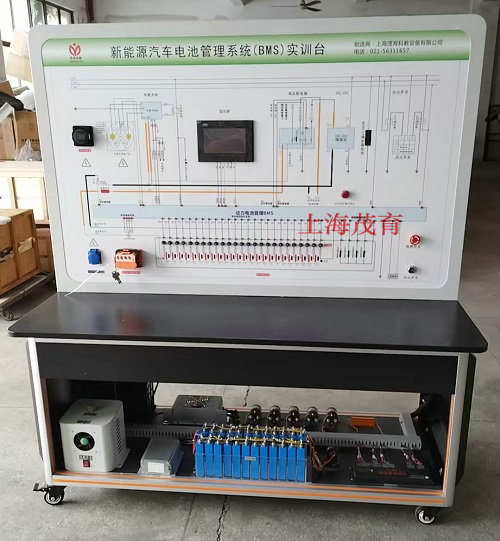

MYXNY-54汽車電池管理係統（BMS）實訓台

一、汽車電池管理係統（BMS）實訓台-主要需求：
該實訓台選用新能源車輛 磷酸鐵鋰 動力電池包，單體電池，帶CAN總線的一體機BMS電池管理係統，有被動均衡功能；真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控製關係、安裝位置和運行參數，以及高壓係統安全注意事項，並培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。適用於了解與驗證電動汽車的動力電池參數進行實時監控、故障診斷、SOC估算、短路保護、絕緣檢測、充放電控製、均衡等功能，並通過CAN總線的方式與帶CAN通訊的車載充電機進行信息交互，保障電動汽車高效、可靠、安全運行的BMS教學實訓實驗。

二、功能需求
1.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控製關係。
2.各主要部件安裝在實訓台上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握高壓係統零部件拆裝要點和安全保護。
3.UV平板噴繪彩色麵板完整顯示動力電池包，充電，放電工作原理圖，並安裝用檢測端子，可實時檢測各種狀態下參數變化。
4.配備故障設置和考核係統，故障點不少於15個。
5.配備CAN診斷係統（包括軟硬件），可以讀取充放電過程各項參數及故障數據。
6.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
三、可實訓內容：
1.新能源動力電池包（BMS）控製原理認知。
2.新能源動力電池包（BMS）主要零部件功能認知。
3.新能源動力電池包（BMS）各種狀態下邏輯控製關係，掌握電流，電壓，電池壓差，電池溫度等參數變化規律認知。
4.BMS如何采集動力電池組壓差，並控製充電和放電過程實訓實驗。
5.BMS如何采集動力電池組溫差，並控製充電和放電過程實訓實驗。
6.新能源高壓係統操作安全注意事項，高壓連接器插拔方法實訓實驗。
7.新能源動力電池包（BMS）故障分析與診斷。
8.新能源動力電池包（BMS）拆裝與維護實訓。
9.新能源動力電池（BMS）管理係統CAN總線測試與控製實訓。
四、配置需求：
磷酸鐵鋰動力電池包與鐵製電池箱、BMS鋰電管理一體機、動力電池包觸摸顯示屏、車載充電機、國標充電插口、國標充電槍、緊急斷電開關、霍爾電流傳感器、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、DC-DC轉換器（72V-12V30A）、輔助蓄電池（12V45AH）、放電控製繼電器與放電負載電阻、預充電阻器、可移動實訓台、故障模擬與排除裝置、設備操作說明書、純電動汽車電池管理（BMS）係統教學軟件。
▲五．純電動汽車電池管理（BMS）係統教學軟件
1、課程軟件主要功能需求：
本課程軟件采用多級目錄式設計開發，使用方便可快速定位所需知識點，極大的方便教師的教學；采用圖文混排技術、flash動畫、視頻等不同形式展現BMS係統的重點教學內容，促使學員更容易理解吸收相關知識，達到輔助教學的目的。；
2、課程軟件內容
3.1、概述：主要講述本教學軟件的學習目標、動力電池係統的組成、動力電池的技術參數及BMS的作用和功能等，引入BMS係統的教學內容。
3.2、工作原理交互：點擊觸發按鈕，頁麵仿真演示係統各工況的工作原理。在原理圖界麵，有觸發按鈕，點擊觸發按鈕，圖中各元件顯示相應的工作狀態。在電路圖頁麵，電路被觸發後，詳細的展示了電路的工作流程。
具體內容包括：
1）電池的基礎知識：講述電池的分類、電池電壓、電池容量、電池能量、電池能量密度、電池放電倍率、充電方式、充放電深度、內阻、自由放電率、循環壽命、記憶效應等；
2）鋰離子電池：講述鋰離子電池的分類、工作原理、放電因素、放電特性、溫度特性、充電因素、充電特性、安全特性、使用注意事項、優缺點、在汽車上的應用等；
3）純電動汽車動力電池係統：講述動力電池係統的基本功能、係統設計、模組設計、箱體設計、動力電池係統的組成、係統構架等
4）純電動汽車動力電池係統的工作原理：講述動力電池的均衡保護、電荷平衡、上電策略、下電策略、充電策略等。
3.3、結構組成交互：對電池管理係統的重要組成部件使用了實景圖片互動仿真模擬相結合的方法講述係統組成。重要部件通過三維方式展現，可旋轉觀察重要部件的外觀。
具體內容包括：
1）電池包的位置與組成；
2）BMS的位置與組成；
3）電池箱的位置與組成；
4）電池控製附件的位置與組成。
3.4檢測交互：檢測界麵使用軟件仿真技術，學員能夠學習使用診斷設備對電池管理係統進行檢測。在檢測環節，軟件中準備了相應的測試工具。可以使用絕緣檢測儀檢測高壓電路的絕緣電阻；使用鉗形電流表檢測係統電路的電流；使用紅外溫度計測量重要部件的局部溫度。
具體內容：
1）檢測前的準備工作：鋪設三件套、鋪翼子板布、高壓安全操作規範、檢查個人防護用具等。
2）絕緣電阻檢測；
3）充電電流檢測；
4）放電電流檢測；
5）動力電池組溫度檢測。
軟件環境：
六.新能源汽車動力電池教學課程
1、概述：
本課程軟件針對汽車新能源動力電池係統理論教學開發，采用二維和三維的模式進行展示，方便理解，在二維和三維動畫中可互動操作，充分體現理論與實際相接合，並配有相應工作頁，是一款理實一體化基礎課程；
2、課程軟件特點
3、本課程軟件采用多級目錄式設計開發，使用方便可快速定位所需知識點，極大的方便教師的教學；采用圖文混排技術、flash等不同形式展現新能源汽車動力電池的重點教學內容，促使學員更容易理解吸收相關知識，達到輔助教學的目的，提供可打印的學生考核工作頁。提高篇：對動力電池控製係統進行絕緣度檢測、溫度檢測、3D仿真采用北汽新能源汽車動力電池為藍本一比一繪製，對動力電池各個部件逐一拆解展示，可拉近可拉遠視圖，任意角度旋轉，更貼切直觀的展現新能源汽車動力電池及部件。
4、新能源汽車電機課程內容包括：電動汽車電能源、鉛酸蓄電池、物理電池、燃料電池、堿性電池、電動汽車儲能裝置複合結構形式、蓄電池管理係統。

---
