MYXNY-12D新能源汽車電池包總成拆檢實訓平台

一、新能源汽車電池包總成拆檢實訓平台-產品簡介:

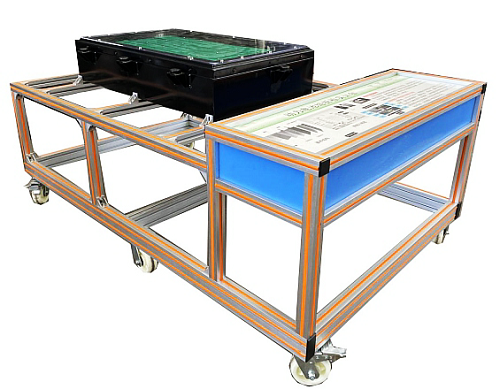

該實訓台選用 (翻新ZD /D301,76.8V)原純電動汽車動力電池包，包含其電池管理係統(BMS)實物製作，真實地呈現了鐵鋰動力電池包核心零部件之間的連接控製關係、安裝位置和運行參數，以及高壓係統安全注意事項；通過比照電路原理圖，由學員自己組裝連線，培養學員電池組裝連接動手能力，適用於純電動汽車動力電池包總成（包含電池組總成、電池管理係統、電池溫度傳感器、霍爾電流傳感器、直流接觸器）分解與組裝、單體電池電壓和內阻檢測實訓操作。

二、功能特點：
1、實訓台安裝 純電動汽車動力電池包總成，包含其電池管理係統(BMS)實物。
2、電池包器件完整功能正常，清晰地展示各隻單體電池以及它們的成組方式和連線方式，並可反複進行電池模組的拆裝操作。
3、電池包在實訓台上的按照原車布置方式，需滿足方便學員反複拆卸和安裝電池模組的要求。
4、BMS在動力電池包上的安裝位置以及電氣機械連接方式需與原車保持一致，以滿足學員反複拆卸和安裝BMS的要求。
5、實訓台配備單體電池充電機，可以給單體電池補電。
6、學員可對單體電池電壓和內阻等進行實測。
7、配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，經久耐用不生鏽，帶萬向腳輪，便於移動，並帶鎖止機構。
9、設備由可移動台架(帶原理麵教板)、台架水平放置，安裝各主要零部件；底部安裝4個帶自鎖裝置萬向腳輪。
三、技術規格：
1、動力電池類型：原車
2、單體電池規格：原車
3、動力電池電壓與容量：原車
4、單體電池充電外接電源：交流220V±10% 50Hz (充電工況）
5、工作溫度：-10℃～+50℃
四、實訓項目：
1、學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）控製原理。
2、學員動手組裝電池包及BMS，認知新能源動力電池包（BMS）主要零部件功能。
3、單體電池充放電實驗。
4、單體電池內阻測試實驗。
5、純電動汽車動力電池包分解與組裝實訓。
五、基本配置：
動力電池包及BMS總成、緊急斷電開關、維修開關、霍爾電流傳感器，直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器），單體電池充電器，一體化全鋁合金型材搭建的移動台架（1880×1160×1300mm 帶自鎖腳輪裝置）、設備操作說明書。

---
