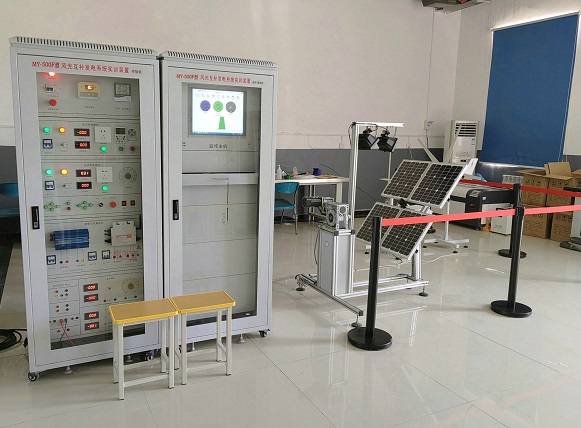

MY-500F風光互補發電係統實驗裝置

風光互補發電係統實驗裝置，風光互補發電實驗係統是集成風力、光伏互補發電為一體的教學實驗、實訓係統。可完成風力機、太陽能互補獨立運行係統實驗，和風能、太陽能並網運行實驗係統的大部分控製過程實驗及運行過程演示。可以幫助學生，進一步理解風光互補發電站整個係統的原理學習並探討工程實際應用技能。主要提供於職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。

二、係統構成：
1、蓄電池充電和容量顯示，充放電控製。
2、具備對蓄電池的智能化管理和充電溫度補償（選擇項）。
3、保護功能更加完善；具備過充、過放和過壓保護、過載和短路保護、充電接反保護、蓄電池開路保護、過熱保護。
4、CIFC係統穩定技術設計，蓄電池工作在均衡充電模式下。風力發電機的轉速、輸出電壓、電流及輸出功率采用了柔性控製技術，係統實現了精確的功率分配，並采用了風機輔助啟動功能和異常保護功能。
5、電池反接保護：蓄電池“＋”“－”極性接反，斷路器關斷，糾正後可繼續使用。
6、太陽能電池反接保護：太陽能電池“＋”“－”極性接反，糾正後可繼續使用。
7、負載過流及短路保護：負載電流超過額定電流或負載短路後，斷路器關斷，減小負載後可 繼續使用。
8、電池開路保護：萬一蓄電池開路，若在風力發電機/太陽能電池正常充電時，控製器將關斷負載，以保證負載不被損傷，若風力發電機/太陽能電池不充電時，控製器由於自身得不到電力，不會有任何動作。
9、過充保護：充電電壓高於保護電壓（2.4V/單節）時，自動關斷對蓄電池充電；此後當電壓掉至維護電壓（2.3V/單節）時，蓄電池進入浮充狀態，當低於恢複電壓（2.2V/單節）後浮充關閉，進入均充狀態。過充保護恢複點電壓和浮充電壓均有溫度補償。
10、蓄電池電壓低於保護電壓時，控製器自動關閉輸出以保護蓄電池不受損壞。
11、過壓保護：當電壓過高時，自動關閉輸出，保護電器不受損壞。過充、過放、過壓保護均延時動作，防止誤動作。 風機輔助啟動功能和異常保護功能。
輸入電源：AC380V±10% 50Hz （三相五線製）和AC380V±10%（單相三線）輸入功率：＜2KW
12、充電單元
工作電壓：12VDC
風力發電機功率：400W ，峰值功率：600W
充電方式：PWM脈寬調製
充電最大電流 35A
過放保護電壓 11V
過放恢複電壓 12.6V
輸出保護電壓 16V
卸載開始電壓（出廠值）15.5V
卸載開始電流（出廠值） 15A
保護功能：蓄電池過充電、蓄電池過放電、蓄電反接、負載超載、防雷、風機限流、風機自動刹車和手動刹車。
模擬風洞電壓：380VAC  三相五線
模擬風洞功率：2.2KW
風量：28600，風壓：320pa
光能
光伏模塊功率：單晶25Wp 4組，采用拱形形狀，上麵有6組模擬太陽燈，實現晨日、晌午、午日、下午、傍晚等日光模擬。
光伏模塊輸出工作電壓：17.5VDC
光伏模塊工作電流：4.86A
模擬光源模塊：2000W
13、電力蓄能單元（機內）
蓄電池類型：免維護膠體蓄電池
蓄電池組容量:12V/100Ah
蓄電池數量： 2個
14、DC-AC逆變單元(機內）離網模塊
直流輸入電壓：10.8～16VDC
額定蔬出功率：1000W  由客戶選擇
輸出電壓：110/220VAC，（帶市電切換功能）
頻率範圍：50Hz
輸出波形：純正弦波
工作效率：90%
功率因數：>0.9
波形失真率≤5%
工作環境：溫度-20℃～50℃
相對濕度：﹤90﹪（25℃）
保護功能：極性反接、短路、過熱、超載保護
所發電能可實現與家用電器產品無縫連接，保護功能齊全，電器包含（液晶電視、洗衣機、電冰箱、電飯煲等家用電器產品）
15、並網模塊
1. 6級功率搜索功能
在自動調整的過程中，會看到LOW燈不停的閃爍，功率會由0作為起點，向最大功率點加大輸出功率，重啟最多為6次，然後進入功率鎖定狀態，鎖定時ST燈長亮。
在進行6級功率搜索程序時，所需的時間為10分鍾。
寬電壓輸入（15-62VDC）DC電壓輸入：180-450VDC
16、二級功率變壓轉換
高頻雙向並網，單向並網功能
高頻直接調製，AC半波合成
雙向並網方式：直接負載消耗，逆向傳輸AC電流
單向並網方式：直接負載消耗，禁止逆向傳輸AC電流
17、多頻率輸出功能，可適用於50Hz/60Hz頻率的AC交流電
頻率範圍：45Hz~63Hz，直接連接到太陽能電池板（不需要連接電池）
18、采用了精確的動態壓差型MPPT功能、APL功能，自動把太陽能板的功率調整到最大輸出，隻需將太陽能板直接連接到並網逆變器上，無需再連接電池。
壓差型MPPT：精確度為0.1V
功率鎖定：10W（AC交流輸出）
19、交流電0角相高精度自動檢測
交流電的0角相經隔離放大後輸入到MCU進行高精度檢測分析，相移率隻有<1%，從而實現了高精度同相調製交流電並合輸出功能。
交流相移：<1%
過零保護：0.2VAC
交流切換：50Hz/60Hz
同步高頻調製
   在並網的過程中，通常是采用同角相並網（即兩交流電的相位差完全等於0時，用開關將兩交流電並合）而本產品是先將交流電整流為100Hz的半周波交流電，再將本機產生的高頻電流在電路中與100Hz的半周波交流電產生並合，實現高頻調製。
調製合成：半波全橋調製合成（100Hz/120Hz），合成方式：MOSFET全橋，高頻頻率：50KHz
20、輸出純正正弦波
采用SPWM直接產生純正正弦波輸出。
輸出波形：采用互補PWM推挽，純正正弦波
生成方式：增強型高速SPWM
21、太陽光度自動感知功能
   最新的光度感知運算技術，太陽光在太陽能電池板上的照射角度、光照強度的不同而產生不同的電流輸出，采用了先進的中央處理器運算出其不同的光照度，可直接在LCD上顯示出來，可以直觀的看到太陽光感的強度單位，使用更為方便。
光度取樣：功率點取樣。高精度AD取樣：積分AD取樣方式
22、功率自動鎖定（APL）
   在不同的電流強度的波動下，就要用到了MPPT功能，當MPPT功能調整到了最大功率點時，本產品自動把功率鎖定在最大的功率點上，使輸出的功率更為穩定。
功率鎖定：MPPT的最大取點值，自動適應不同的負載功率因數，適應於任何的功率負載。
恒流，恒功率
23、電網有故障時自動關閉輸出
當市電電網停電或電網有故障時，逆變器會自動關閉輸出。
24電流限製保護
恒定的輸出功率，而不會出現超載，過流現象。
25、最大功率點追蹤（MPPT）
   電流強度，電壓不停的變化下，如果沒有功率點追蹤的話就會出現很多問題，以前一般是采用一個太陽能控製器，本產品采用了高精度的MPPT運算功率，自動而實時的把太陽能板的輸出功率調整在最大的輸出點上，從而實現了穩定的輸出目的。

太陽能板	單晶：100Wp ，每塊17.5VDC、25W，4塊並聯組成17.5DC，100W，總功率不超過，150W
DC MAX輸入電流	10A
AC MAX輸出功率	100Watt
DC MAX輸入開路電壓	21 VDC
DC輸入工作電壓範圍	10.5~62VDC
最大輸出功率因數	0.99
DC輸入反壓保護	FUSE
AC輸出電壓範圍	（230V版本：180~260VAC）
AC應用頻率範圍	45-53Hz/55Hz~63Hz
輸出總諧波失真	THDIAC <5%
交流電相位差	<0.5%
孤島效應保護	VAC；f AC
輸出短路保護	電流限製
LED顯示方式	功率指示；電壓指示；AC頻率指示；過壓指示
待機功耗	<1W
夜間功率	<1W
環境溫度範圍	-25 ℃~60℃
環境濕度	0~99%(Indoor Type Design)
電磁兼容	EN50081.part1   EN50082.part1
電網擾動	EN61000-3-2  安規EN62109
電網檢測	DIN VDE 1026

控製單元
Ø400W/12V 高性能風光互補智能控製器（Zigbee無線傳輸、RS232串口輸出）
Ø 轉速傳感器：0-9999rmp/s  風力發電機轉速檢測顯示
Ø 溫度傳感器：-10℃～100℃（室外）
4、6、控製櫃外形尺寸：740×655×1760（mm）
4、7、太陽能電池板外形尺寸：536×477×25（mm）×4塊
4、8、風機及發電機組櫃外形尺寸：600×600×740（mm）
4、9、工作環境：溫度－5℃-40℃   濕度：85% 25℃  海拔：4000m
三、實驗實訓內容：
1、太陽能發電設備、風能發電設備的認識實驗；
2、太陽能控製部分實驗（包括：太陽能電池原理、太陽能光伏能量轉換、環境對光伏轉換影響、太陽能光伏係統直接負載、光伏控製型太陽能係統發電、光伏型控製器工作原理、光伏型控製器充放電保護、太陽能係統路燈控製、蓄電池充放電特性及過壓欠壓保護、具備對蓄電池的智能化管理和充電溫度補償和充電溫度補償等）；
3、風力發電部分實驗（包括：限速機械保護係統原理、限速電控保護係統原理、風與光互補最大功率點跟蹤控製、風機過功率保護、不同轉速下風力發電曲線、風向檢測、獨立風機係統、蓄電池充放電及過壓欠壓保護等）；
4、並網部分實驗（包括：MPPT（最大功率跟蹤點）跟蹤、孤島保護、通訊控製並/脫網、電網擾動、發電功率測量、並網原理等）；
5、逆變器部分實驗（包括：逆變原理、逆變過載保護、逆變器與市電互補、逆變器欠過壓保護等），係統整體實驗（包括：風力發電與太陽發電相關測量技術、風力發電與太陽能發電相關控製技術、風力發電與太陽能發相關變流技術、太陽能發電基礎理論原理性、太陽能發電係統設計、風力發電基礎理論與應用技術仿真、分布式風力發電與太陽能發電互補供電係統控製技術仿真、並網逆變器係統穩定性仿真、太陽能發電係統用逆變器調和設計仿真等）；
6、PLC編程實驗，變頻器控製異步電機實驗等實驗內容。

---
