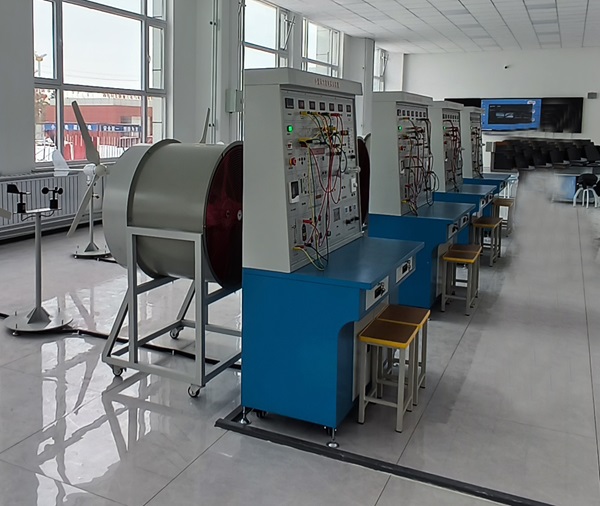

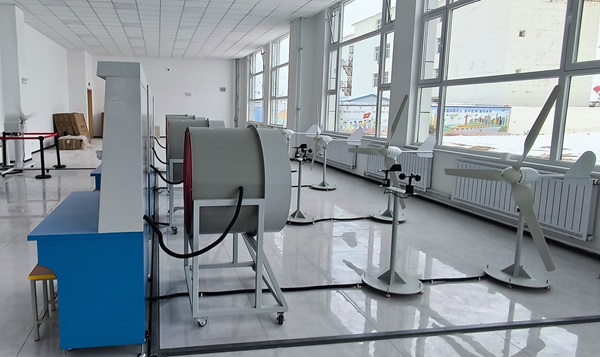

MY-F400小型風力發電實驗實訓裝置

一、小型風力發電實驗實訓裝置-係統概述：
小型風力發電實驗實訓裝置（400W）是由發電單元、充電單元、電力蓄能單元、逆變模塊、控製單元、載單元、顯示單元共七大單元係統組成，係統能進行風力發電相關全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。



二、教學特點:
1、係統實驗平台集成了室內溫/濕度儀，風速測量係統，讓使用者操作起來更直觀。
2、係統采用數字化DSP技術，對蓄電池充放電進行全智能化的管理。
3、係統麵板上采用直觀的數字儀表和液晶顯示，讓用戶即時了解係統工作狀態。
4、係統上的離網電源可以為用戶提供交流110V/220V純正弦波交流電能。
5、風力發電教學實驗係統，可以讓實訓學生自行拆裝移動，使用簡便、節能環保、無汙染。
6、增加分布式發電原理與實驗模塊，讓學生增加對新知識的理解
三、運行技術條件:
（1）風力係統:
1、風輪直徑：1.25(m)
2、啟動風速：1.5(m/s)
3、額定風速：12(m/s)
4、安全風速：35(m/s)
5、工作形式：上風式永磁同步發電機
6、 風葉旋轉方向：順時針
7、風葉數量：3（片）
8、風葉材料：玻璃增強聚丙烯材料
9、電機材料：鋁合金&不鏽鋼
（2）模擬風洞：
1、風量：34073 m3/h，1275Pa-2138Pa
2、電壓：三相四線 380VAC
3、功率：2.2kW
4、調速單元：2.2KW 矢量變頻器，輸出頻率：0-100Hz
（3）充電係統：
 1、額定功率：400(W)
 2、額定電壓：12/24(V)
 3、額定電流：33.3/16.7（A）
（4）電力蓄能係統（機內）：
 1、儲能形式：閥控式密封鉛酸蓄電池
 2、額定電壓：12V
 3、額定容量：100Ah
 4、充電方法（恒壓），循環︰最大充電電流為5.6A
（5）離網逆變模塊係統（機內）：
 1、直流輸入電壓：10.5～16.8 VDC
 2、額定蔬出功率：300W
 3、輸出電壓：110/220VAC
 4、輸出波形：純正弦波
 5、輸出頻率：50Hz
 6、工作效率：85%
 7、功率因數：>0.88
 8、波形失真率≤5%
 9、工作環境：溫度-20℃～50℃
 10、相對濕度：﹤90﹪（25℃）
 11、保護功能：極性反接、短路、過熱、過載保護
（6）控製模塊係統
 1、工作電壓：12VDC
 2、充電功率：500W
 3、風機功率：400W
 4、充電方式：PWM脈寬調製
 5、充電最大電流 16.5A
 6、過放保護電壓 10.5V
 7、過放恢複電壓 12.6V
 8、輸出保護電壓 16.2V
 9、卸載開始電壓（出廠值）15V
 10、卸載開始電流（出廠值） 12A
 11、控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、輸出短路保護、電12、池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償等功能；
（6）負載模塊裝置係統：
 1、風扇：×1個，額定電壓：12/24V，工作電流：1.25A，功率：15W
 2、交通燈：1組(R,G,B)，額定電壓：12/24V，工作電流：0.8A，功率：9.6W
 3、馬達：×1個，額定電壓：12/24V，工作電流：0.35A，功率：5W  轉速：20rmp/min
 4、交流LED燈×1個，交流節能燈×1個
 5、直流模擬負載：12V/24V/28WLED路燈板，帶PWM調光功能，輸出功率可設置
 （7）測風係統
1、測量範圍   風速：0～60m/s
2、精 度      ±0.1m/s
3、工作電源：AC 220V±20%  50HZ， DC12V、5V或其他供電。
4、記錄間隔：  1分鍾～240分鍾連續可設置
5、內部存儲：  4M bit
6、環境溫度：   -40℃～50℃
7、轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
8、過風速報警中斷輸出功能，可以設備閉環形式連接，增加實驗安全性。
（8）顯示裝置係統：
 1、直流電流表：× 1個，20A， 顯示模式︰0.5”LED
 2、直流電壓表：× 1個，50V， 顯示模式︰0.5”LED
 3、交流電壓表：× 1個，500V，顯示模式︰0.5”LED
 4、交流電流表：× 1個，5A，  顯示模式︰0.5”LED
 5、交流電壓表：× 1個，50V， 顯示模式︰0.5”LED
 6、交流電流表：× 1個，50A， 顯示模式︰0.5”LED
 7、時間、溫/濕度表：× 1個，-20～99.9℃  顯示時間，室內溫、濕度
 8、風機轉速表：× 1個，5A，  顯示模式︰0.5”LED
 9、風速風向儀：風速：0～45M/S
         風向：0～360°
         精度±0.3M/S±3°
         工作電源：AC220V，50HZ，DC12V可選
         過風速報警、欠風速報警、液晶顯示風速、配有與PC通訊的接口
（9）電氣開關操作台：
  1、交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關
  2、儀表顯示、控製按鈕（開關）、智能型風光互補控製器、風速儀、鼓風機調速。
（10）監控軟件：
  1、PC監控模塊：監控主機、監控軟件。
 2、顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
四、教學項目及實驗內容：
實驗1.風力發電基礎理論原理性實驗
實驗2.風力發電係統設計實驗
實驗3.風力發電基礎理論與應用技術仿真實驗
實驗4.風力發電相關測量技術實驗
實驗5.風力發電控製技術實驗
實驗6.風力發電電力電子實驗
實驗7.過放保護、過放恢複、過充保護、過充恢複均充保護、均充恢複、浮充保護、浮充恢複
實驗8.過風速報警、欠風速報警、液晶顯示風速
實驗9.風力發電係統的直接負載實驗
實驗10.風力發電係統的風速變化影響實驗
實驗11.限速機械保護係統原理實驗
實驗12.限速電控保護係統原理實驗
實驗13.風機過功率保護實驗
實驗14.風機超速保護實驗
實驗15.不同轉速下風力發電曲線實驗
實驗16.風況檢測實驗
實驗17.獨立風機係統實驗
實驗18. 綜合實驗。

---
