MY-PV28永磁風力發電機並網實驗係統

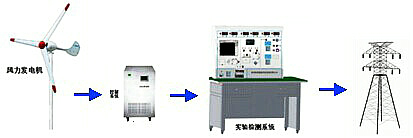

永磁風力發電機並網實驗係統（1KW）是由室外風力發電機，塔架、拉索，室外防雷箱，並網控製器，卸荷器，並網逆變器，主操作控製台等組成，係統能進行並網發電全過程實驗，是職高、大學、研究生以風力發電為主課題的研究和培訓、教學的理想產品。

二、係統運行技術參數
（1）風力發電技術條件：
   ◆ 風機輸出電壓  220VAC
   ◆ 風機輸出功率  1台/1KW
   ◆ 風機最大輸出功率 1.2KW
   ◆ 通訊接口 RS-485/RS-232
   ◆ 泄荷器:開始卸載電流5.2A,PWM卸載控製風機限流,風機自動刹車和手動刹車.
（2）風機充電控製技術條件：
   ◆ 風機輸出電壓 220VDC
   ◆ 風機輸出功率 1台/1KW
   ◆ 額定工作電流 6A/1000W
   ◆ 風機最大輸入電流 6A
   ◆ 卸載開始電壓 370V
   ◆ 卸載開始電流 5.8A
   ◆ 顯示方式LCD（液晶屏顯示）
   ◆ 顯示內容 風機電壓、風機電流、風機功率:
（3）風力發電機：風力發電機額定功率為1000W,風葉采用三碳光纖化合物為材料，發電機體積小、重量輕而且發電效率高。獨特的電磁力矩設計技術有效保證了在微風中便能啟東運行，全部采用優質鋁合金精密壓鑄部件與不鏽鋼配件，整機重量輕。
（4）並網控製逆變模塊：采用日本三菱第五代智能功率模塊；DSP芯片控製；功率點跟蹤技術；高效率；完善的保護功能；按照IEE929-2000和UL1741標準設計；  安裝調試簡便；  可通過液晶和按鍵設定運行參數。
（5）實驗模塊：並網發電原理圖，測試端子；接線盒，接線端子；數顯交直流電壓電流表，實時顯示係統電參數的情況；含有多種通訊接口，上位機監控功能
三、1KW永磁風力發電機並網實驗裝置單元組成：
1、並網控製單元（演示台內）：係統根據演示單元的需要，通過開關單元的開和關，實現逆變器同步運行，配備同時單獨計量通道，並滿足數據對比和采集。
   風機電源控製，單獨設計有一套大風卸荷保護電路，與逆變電源結合使用。
2、風機卸荷單元（演示台內）：風力發電機輸出端口，連於發電機控製器，對風機所發的三相交流電進行整流，調整並控製，然後供給並網逆變器進行並網和係統在大風時的卸荷和其他保護。
3、開關控製單元（演示台）：所有演示係統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
4、 風機連接單元（交直流屏、演示台）：示意接線麵板上,分1單元的引線經隔離開關接至各自的跳線端子，根據演示的需要，可以用跳線自由地查看3個風機係統的工作狀態
5、顯示單元（交直流屏輸入交直流：演示台輸出交流：交直流屏）
6、A 演示台顯示單元
通用部分：設備工作溫度、室內溫度/濕度/時鍾、逆向電量計量。
通用1套3位切換顯示：有功功率.
單獨顯示：風速LED顯示、風向日期LCD顯示、風機限流卸荷LED指示。
四、係統監控單元：
   監控裝置包括監控主機、監控軟件和顯示設備。本係統采用高性能工業控製PC機作為係統的監控主機，配置多機版監控軟件，采用標準RS-232或RS-485通訊方式，可以實時獲取所有風力發電的運行參數和工作數據。
1、監控軟件：
◆ 監控主機同時提供對外的數據接口，即用戶可以通過計算機實時查看整個電源係統的實時運行數據以及曆史數據和故障數據。
◆ 可每隔5分鍾存儲一次電站實驗所有運行數據，包括實時存儲環境數據、故障數據等參數。
◆ 可連續存儲20年以上的電站實驗所有的運行數據和故障紀錄。
五、教學及研究實訓項目：
2、1、永磁同步風力發電機控製運行過程風能量變換演示和實驗
 實驗1、風速即轉速與與出功率關係實驗
 實驗2、發電機轉速與輸出電壓關係實驗
 實驗3、發電機轉速與輸出電流關係實驗
 實驗4、發電機轉速與輸出電壓頻率關係實驗
 實驗5、水平軸發電機在不同的風速的情況變換功率實驗
 實驗6、風力發電係統接線實驗
 實驗7、永磁同步風力發電機並網過程實驗
 實驗8、永磁同步風力發電機在不同風速情況下並網實驗
 實驗9、並網過程中的各種保護實驗

---
