汽車設備的實物部件成列於示教板教學

一、概述
汽車示教板適用於各類院校汽車專業學員實操技能的培訓考核,真實的汽車零部件充分展示車門控製係統組成結構，電動窗控製係統、電動後視鏡係統、中控門鎖係統、防盜係統等,可對係統進行結構和控製係統的認識實訓,汽車示教板上繪有完整的車門控製係統電路圖，可直觀學習係統的工作原理,汽車示教板上安裝有與部件一一對應的檢測端子，可使用檢測儀器實時檢測工況，測量出電壓、阻值、電流、頻率等信號參數。

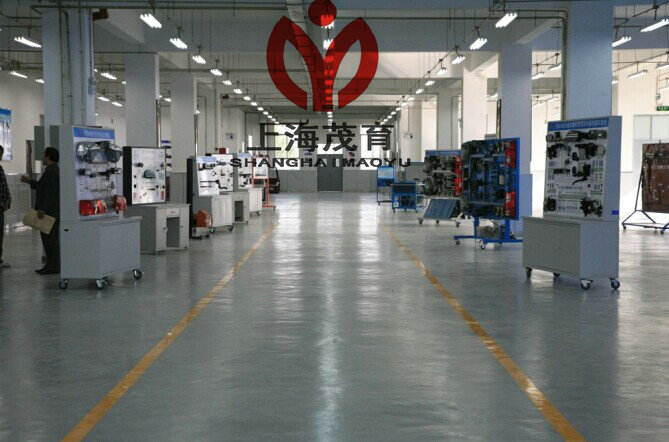

二、汽車對應部件示教板

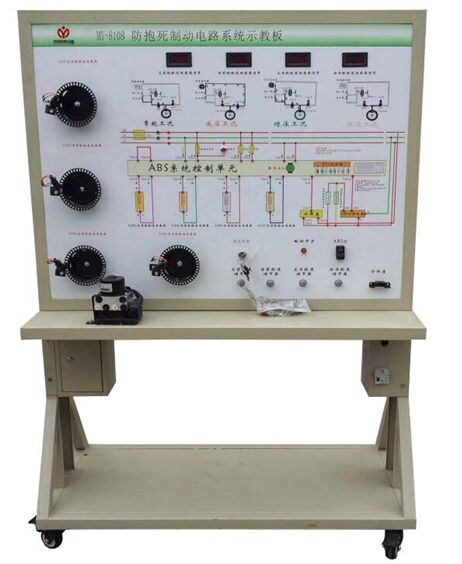

A、MY-8108 汽車ABS製動係統示教板

一）、產品簡介
該設備采用全新大眾帕薩特B5 ABS製動係統實物製作，充分展示ABS製動係統的組成結構和工作過程。
適用於學校對ABS製動係統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二）、功能特點
1.真實可運行的ABS製動係統，充分展示ABS製動係統的組成結構和工作過程。操作控製各類開關，可演示動ABS製動電控係統（電磁閥工況等）工作過程。
2.示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析動變速器電控係統的工作原理。
3.示教板麵板上安裝有檢測端子，可直接在麵板上檢測ABS製動係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備安裝有診斷座，可連接專用或通用型汽車解碼器，對ABS製動係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.設備麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、檢測儀器等。
6.設備工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三）、技術規格
外形尺寸：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：100*60mm

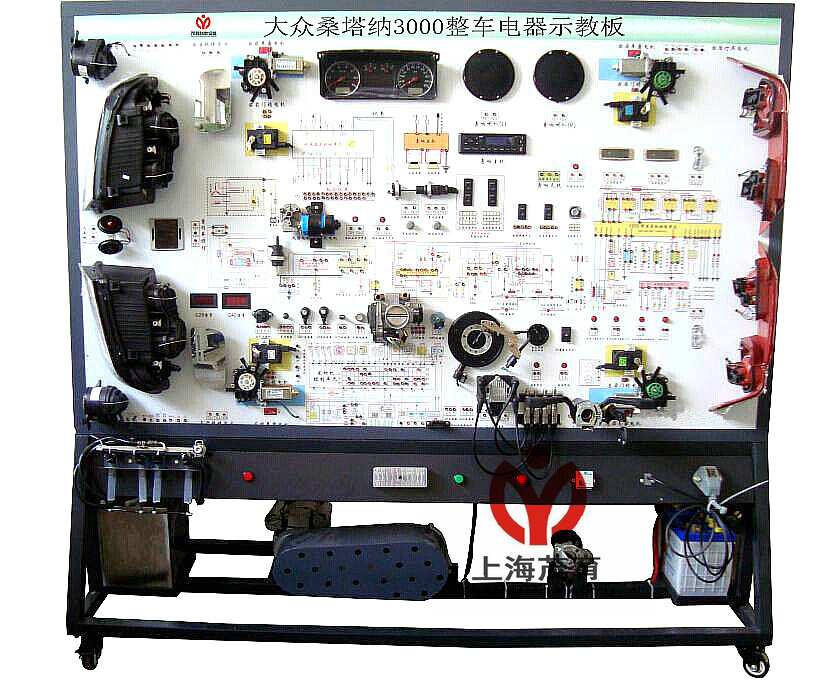

B、MY-8099 桑塔納3000整車電器示教板

一）、產品簡介：
本實驗台以桑塔納3000整車電器係統實物為基礎，由移動台架、示教麵板二部分組成。適用於中高等職業學院和培訓機構的汽車全車電器係統構造與維修實訓教學，能夠滿足對全車電器係統的結構、工作原理、故障設置及診斷的教學需要。本實驗設備操作方便，安全可靠，易於維護。
二）、產品結構組成：
燈光係統、儀表係統、防盜係統、點火與噴射係統、起動係統、充電係統、發動機電控係統、喇叭係統、電動車窗係統、電控門鎖及後視鏡係統、雨刮係統、音響係統、故障設置係統、移動台架等。
三）、產品工藝：
a、麵板工藝和特點
麵板具有耐較大溫差（-30～60℃），耐磨，防潮，耐腐蝕，不易變形，壽命長等特點。
1、采用10mm厚優質高密度PVC板作底板。
2、采用進口優質高強度高粘性的底膜材料，德國激光噴描技術成型，彩色內容具有極高的清晰度，具有耐磨不易退色等特點。
b、麵板櫃使用優質冷軋鋼板折彎成型，無縫焊接。麵板櫃與移動台架為可分離結構，便於拆裝。
c、台架采用國標管材，無縫焊接。台麵及側板使用優質冷軋鋼板折彎成型。
d、金屬表麵采用高溫噴塑處理，漆麵堅固美觀。
e、外形尺寸：（長*寬*高）2040*650*1850（mm）
C、MY-8107 汽車起動係統示教板

一）、概述
汽車起動係統示教板汽車起動係統示教板采用汽車起動係統實物為基礎，充分展示汽車起動係統的組成結構和工作過程。
適用於學校對汽車起動係統理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二）、功能特點：
1.真實可運行的起動係統，充分展示汽車起動係統的組成結構。
2.操縱起動開關，起動馬達工作，真實演示汽車起動係統的工作過程。通過麵板上的電流表、電壓表可觀察起動過程中啟動電流和蓄電池電壓的變化過程。
3.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車起動係統的工作原理。
4.示教板麵板上安裝有起動機總成分解部件，可直觀認識起動機的組成結構。
5.示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車起動係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
6.示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
三）、技術規格：
外形尺寸： 1600×1100×200（長×寬×厚）
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
移動腳輪：100*60mm

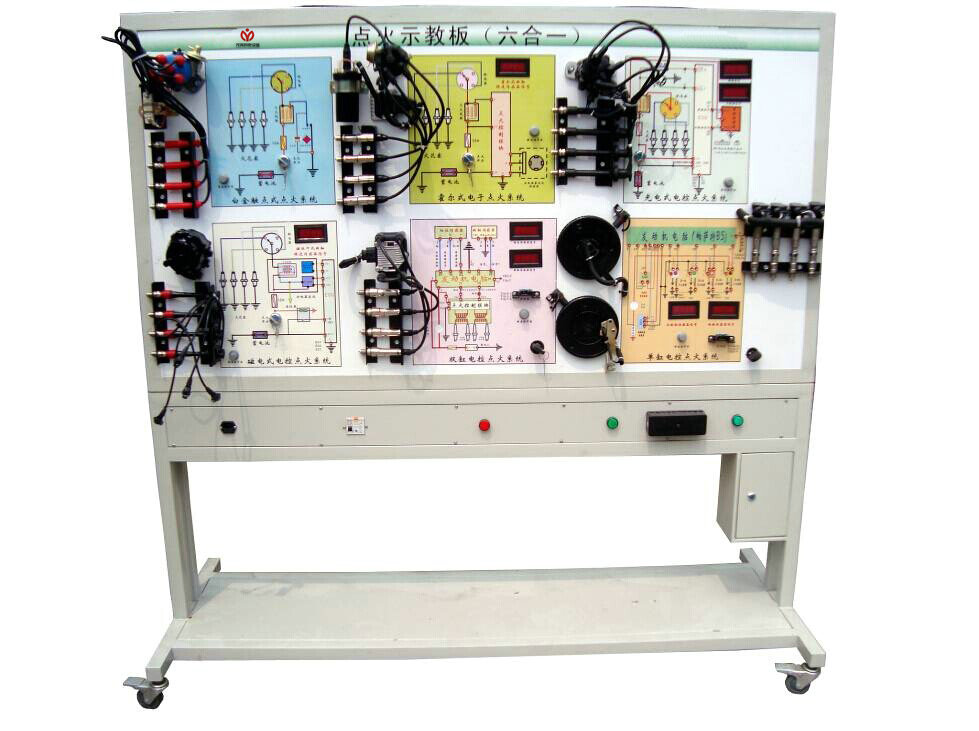

D、MY-8500 發動機點火綜合示教板（六合一）

一）、產品簡介：
發動機點火示教板選用汽車六種點火係統實物，展示汽車點火係統的結構與原理；麵板上繪有六種完整的點火係統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二）、功能特點
1．操縱開關及按鈕，可真實演示汽車六種點火係統的工作過程。
2．數顯表顯示各傳感器信號電壓值；
3．通過麵板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4．發光二極管顯示係統執行器狀態；
5．故障模擬係統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6．汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
7．底架部分采用實驗桌，台麵保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表麵采用烤漆工藝，帶自鎖腳輪。
8．裝OBD診斷座，可測試係統故障碼及數據流等參數。
三）、技術參數
外形尺寸：1740mm×550mm×1850mm（長×寬×高）；
電源：220V交流電壓；
工作電壓：12V直流電壓；
工作溫度：-50℃～50℃；

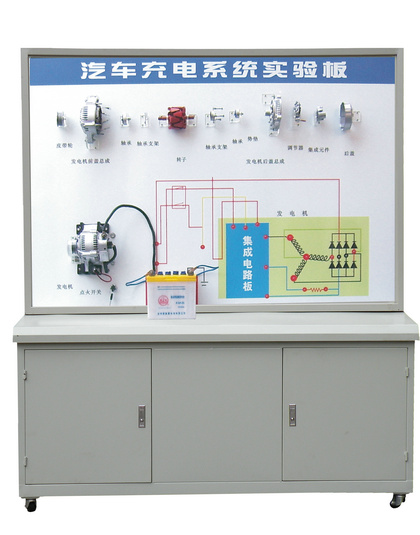

E、MY-8094 汽車充電係統示教板

一）、產品簡介：
使用環境：溫度-5℃～40℃；濕度≤80％
汽車型號：桑塔納時代超人
發電機電壓：14V
工作電壓：220V、380V
頻率：50/60HZ
功率：350W/750W
示教板尺寸：1600×1100×200（長×寬×厚）
儲物櫃規格：16000×500×700（長×寬×高）
萬向自鎖腳輪台架活動靈活，便於移動教學；整體台架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表麵噴塑處理防腐蝕抗老化，不褪色。
控製麵板采用純鋁塑板，控製麵板上繪有彩色與原車控製係統相一致的直觀電控係統原理圖，並配有使用說明書及實驗指導書等。
二）、功能特點
本示教板以大眾全新交流發動機為原型，具有一定的代表性。清晰反映發電機的內部構造和電路組成，其中在示教板的上半部分，布置了發電機的解體原件，下半部分為彩色充電係統原理圖，並安裝了能夠正常運轉的發電機，並在發電機集成快各端子用縣拉出來外接在示教板的原理圖個端子上,在電機的帶動下，真實反映汽車發電機的工作狀況,檢測數據。可移動萬向輪台架方便移動。
三、教學目的
汽車示教板主要是以教學和實驗為目的。利用汽車示教板，進行汽車實訓教學，通過示教板的學習，學生能熟練掌握汽車部件的結構、原理、部位的拆裝；汽車故障的診斷、檢測、排故。利用示教板可以直觀了解汽車係統的組成，各零部件的外形和安裝位置，培養學生對汽車的認識，滿足汽車結構、工作原理、故障設置及診斷的實訓教學需要，使實驗教學與操作訓練有機的結合，加強學生的實踐動手能力。
汽車示教板采用汽車部件實物，展示汽車部件的結構與原理；麵板上繪有完整的汽車部件的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。示教板功能齊全、操作方便、安全可靠。
通過動手學習可以牢固掌握常用汽車各總成、主要零部件作用、分類、結構和工作原理；掌握各總成、零部件的支承、定位、潤滑、密封、調整部位和相互裝配關係；了解先進汽車的新結構和工作原理。
汽車電器設備課程是培養學生掌握汽車電器理論，強化動手操作能力的重要環節。及時對教學方法、課程考核方式、教學管理模式、師資結構等進行改革；研發校本教材，更新教學內容，努力提高教學質量。培養學生學會認知、學會做事、學會共同生活、學會生存，以適應新時期汽車行業對高素質人才的需求。
