機電一體化綜合係統實訓裝置堆垛機係統實訓項目說明書

1、實訓目的
1）機電一體化綜合係統實訓裝置,機電一體化綜合係統實訓設備使學員了解PLC的工作原理及編程方法
2）熟悉FR-D720變頻器參數的設置
3）掌握觸摸屏多窗口對觸摸屏的監視與控製
4）機電一體化綜合係統實訓裝置,機電一體化綜合係統實訓設備了解物流係統中物料分揀與分類的工作原理及控製方式
2、實訓器材
1、MYN-236C  實訓考核設備”          1    台
2、PC電腦                            1    台
3、RS-232編程線                      1    條
4、觸摸屏編程線                           1     條
5、實驗迭插導線                          若幹   條
3、控製要求
堆垛機控製：
1)、係統所配2台步進電機和匹配的驅動器進行高密度定位。絲杠進給量為6mm/轉。
2)、自動控製：觸摸“啟動”按鈕，X軸和Y軸進行向前執行一段位移，執行完成開始進行尋找零點位置，尋找零點完成，再執行到取料位置等待，如果取料位置檢測到有物料，機械手伸出取料，伸出到位夾爪夾緊，Y軸電機開始升一段絕對位置，上升完成後機械手縮回，X軸和Y軸同時執行到相對的目標位置，到目標位置，機械手開始伸出，夾爪鬆開，放料完成，機械手縮回，X、Y再次執行到達取料位置，進行下一個放料執行動作開始。
4、設備通電前檢查
1）檢查三相電源指示燈工作是否正常
設備由主控台供電後，三相電源指示燈U、V、W對應的顏色黃、綠、紅，會點亮，檢測三個指示燈是否亮度正常，如果不正常，則會有缺相現象。
2）檢查設備係統狀況
a.傳輸帶上無物料和其他物品
b.操作麵板上無其他物品放置
c.電腦電源確保供電

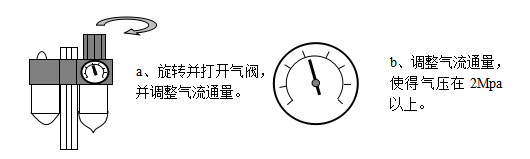

3）檢查氣閥是否開啟，氣壓是否正常

4） 檢查操作麵板上的開關情況
a.檢查急停開關是否複位，如果沒複位則順時針旋轉按鈕。
b.檢查鑰匙開關是否為圖所示方向，確保設備在“開放端口”狀態

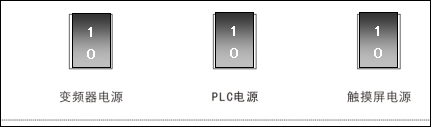

c.檢查PLC、變頻器、伺服的電源開關是否處於關閉狀態

5）、設備通電
先按“啟動”按鈕，待聽到“當”的響聲後，再接通需要運行的設備電源，如PLC、變頻器或觸摸屏的電源。如果有異常發生，請及時按“停止”鍵切斷電源。
6）. 程序寫入
用三菱公司編程軟件“GX Developer”對PLC進行編程，用MCGS人機界麵製作軟件“MCGS”進行畫麵設計與組態編製。
a.啟動GX Developer軟件，在打開裏選擇參考程序“倉儲”的工程文件夾打開。
b.在菜單欄裏選擇“在線”選項卡，向下彈出菜單，選擇“PLC寫入”，在彈出的對話框中選擇需要寫入的程序“MAIN”，然後點擊“執行”按鈕。
c 用“MCGS”寫入觸摸屏參考工程畫麵。啟動“MCGS”軟件，在彈出的對話框中選擇“MY-236C”文件後，打開
d．在參考程序打開後，選擇菜單欄中的“下載”→“跟MCGS的通訊”，之後彈出通訊的對話框，在對話框中選擇“工程下載就可以通訊下載程序
7）係統運行
參考程序寫入與接線都完成後，進入係統運行階段。先將PLC的運行開關調至RUN狀態。待觸摸屏畫麵啟動後，係統正式進入可操控狀況。
a.進入觸摸屏歡迎畫麵後，進入操作主頁。在這個畫麵中，可以監控整條傳送帶的工作情況，如運行方向、轉速、物料槽設置及現有情況等信息。還能夠通過調用其他窗口對傳送帶的參數進行設置和監控。
5、注意事項
機電一體化綜合係統實訓裝置,機電一體化綜合係統實訓設備在控製堆垛機兩軸運動時請控製好輸出的脈衝頻率和脈衝量，以免引起機械故障和意外事故的發生。
6、I/O分配

輸入端
序號	功能	地址		序號	功能	地址
1	物料有無	X0		21
2	推料氣缸伸出	X1		22	皮帶末端物料檢測	X11
3	物料推出就位	X2		23	X軸右限位	X12
4	手臂左轉	X3		24	Y軸下限位	X13
5	手臂右轉	X4		25	倉儲氣缸伸出	X14
6	手臂縮回	X5		26	倉儲氣缸縮回	X15
7	手臂伸出	X6		27	倉促手抓夾緊	X16
8	手爪上升	X7		28	倉促手抓鬆開	X17
9	手爪下降	X10		29	倉儲位1A	X0
10	手爪夾緊	X11		30	倉儲位1B	X1
11	手爪鬆開	X12		31	倉儲位1C	X2
12	金屬物料檢測	X13		32	倉儲位2A	X3
13	白色物料檢測	X14		33	倉儲位2B	X4
14	黑色物料檢測	X15		34	倉儲位2C	X5
15	金屬分揀氣缸伸出	X16		35	倉儲位3A	X6
16	白色分揀氣缸伸出	X17		36	倉儲位3B	X7
17	黑色分揀氣缸伸出	X20		37	倉儲位3C	X10
18	物料計數	X21		38
19				39
20				40
輸出端
序號	功能	地址		序號	功能	地址
41	X軸PUL-	Y0		51	金屬推料電磁閥	Y12
42	Y軸PUL-	Y1		52	白色推料電磁閥	Y13
43	X軸方向	Y2		53	黑色推料電磁閥	Y14
44	Y軸方向	Y3		54	倉儲氣缸電磁閥	Y15
45	供料氣缸電磁閥	Y4		55	倉儲手爪夾緊	Y16
46	手臂右轉電磁閥	Y5		56	倉儲手抓放鬆	Y17
47	手臂伸縮電磁閥	Y6		57	報警燈（紅黃）	Y20
48	手爪升降電磁閥	Y7		58	運行燈(綠)	Y21
49	機械手夾緊	Y10		59	變頻器STF	Y22
50	機械手鬆開	Y11		60	變頻器RL	Y23
中間繼電器
61	倉儲位1A	M50
62	倉儲位1B	M51
63	倉儲位1C	M52
64	倉儲位2A	M53
65	倉儲位2B	M54
66	倉儲位2C	M55
67	倉儲位3A	M56
68	倉儲位3B	M57
69	倉儲位3C	M58
70	供料顯示	M59
71	啟動	M130
72	停止	M140
73	清零	M150

7、設備通電
先按“啟動”按鈕，待聽到“當”的響聲後，再接通需要運行的設備電源，如PLC、變頻器或觸摸屏的電源。如果有異常發生，請及時按“停止”鍵切斷電源。
係統停止
係統要停止運行，先按主頁上的“停止”按鈕，帶所有器件停止工作後，在關閉PLC電源、變頻器電源、MCGS電源，最後按操作麵板上的“停止”按鈕切斷這套設備的電源。
