UASB處理高濃度有機廢水實驗裝置使用說明書

技術參數：
一、UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台特點：
1、設備布局合理、美觀，結構清晰，整體感強。
2、采用恒溫水浴對厭氧菌反應環境進行控溫，可精確反映不同溫度下，厭氧反應的淨化效率。
實驗目的：
1、掌握厭氧消化方法及各項指標的測定分析方法。
2、掌握汙水高負荷厭氧消化連續實驗方法及數據處理。
3、對不同消化工藝進行對比實驗，確定有機物分解率、產氣率、與投配比關係（中溫常規消化）。
二、UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台主要配置：
1、UASB反應器
2、恒流泵
3、水泵
4、循環泵
5、濕式氣體流量計
6、液體流量計
7、恒溫水浴
8、溫控儀
9、配水箱
10、不鏽鋼框架
11、控製屏。
三、UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台技術參數：
1、環境溫度：5℃～40℃，配電：220V單相三線製，2500W。
2、UASB反應器：尺寸Φ150×1600mm，帶夾套保溫、內設三相分離器，優質有機玻璃製作，便於觀察實驗過程。
3、濕式氣體流量計，額定流量：0.5m3/h,容積：5L/rpm，精度：±1% 。
4、蠕動泵（恒流泵）：流量0.1-575ml/min，進出口內徑Φ6mm。
5、循環水泵：額定流量10L/min，功率90W，揚程8m。
6.水泵：額定流量15L/min，功率120W，揚程12m。
7、恒溫水浴：304不鏽鋼，容積20L，加熱功率2*1.0KW，自動控溫。
8、配水箱：尺寸500×400×400mm，優質PVC材質。
9、控製屏和框架均為304不鏽鋼，結構緊湊，外形美觀，流程簡單，操作方便。
10、外形尺寸：950×900×2000mm，框架為可移動式設計，帶腳輪及禁錮腳。
數據采集型：配有計算機（用戶自配）、微機接口和處理軟件、渦輪流量計、（用戶自配：COD、BOD5、SS檢測儀）、電磁閥。能在線監測進水流量、COD、BOD5、SS、溫度。
實驗指導：
UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台實驗概述：
厭氧廢水處理是一種低成本的廢水處理技術，它能在處理廢水過程中回收能源。厭氧生物處理法最早用於城市汙水處理廠的沉澱汙泥，後來用於處理高濃度有機廢水，該方法的主要優點有：
1、能量需求大大降低，還可產生能量；
2、汙泥產量極低，沉降性好；
3、被降解的有機物種類多，應用範圍廣，主要用於處理高濃度有機廢水，也可用於處理低濃度有機廢水，也能處理某些好氧微生物難降解的物質；
4、對水溫的適應範圍廣；
5、有機容積負荷率高；
6、營養鹽類需要量少。
厭氧法的缺點是：
1、厭氧調備啟動時間長；
2、處理後的出水水質差，往往需進一步處理才能達到標準排放。
實驗目的：
1、掌握厭氧消化實驗方法及各項指標的測定分析方法。
2、掌握汙水高負荷厭氧消化連續實驗方法及數據處理。
3、對不同消化工藝進行對比實驗，確定有機物分解率、產氣率、與投配比關係（中溫常規消化）。
UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台實驗原理:
主要設備為蠕動隔膜泵、恒溫水浴和反應器。蠕動隔膜泵為獨立的整體，泵體上的開關撥至常開，其操作和控製在裝置麵板上進行。恒溫水浴由不鏽鋼密封容器、電加熱管、熱水循環泵、液位計、溫度計、溫控表等組成。反應器為有機玻璃塔柱，反應器分為上、中、下三段。
一、反應器下部保溫夾套的溫度產生及控製過程。
原理及操作：先將不鏽鋼密封容器加自來水至液位計滿刻度；按下〈恒溫水浴〉開關，將溫控表調至所需溫度，開始對自來水加熱；按下〈水泵〉開關，被加熱的自來水從不鏽鋼密封容器經水泵-閥門-反應器保溫夾套下部-反應器保溫夾套上部流回不鏽鋼密封容器，間接加熱了反應器下部。到達設定溫度後，反應器保溫夾套中部溫度計，將溫度信號傳遞給溫度表，從而到達自動控溫的效果。
二、汙水循環及汙泥排放過程。
原理及操作：按下〈蠕動隔膜泵〉開關，從水箱流出的汙泥水經過閥門-螺旋管（螺旋管浸泡在熱水中，間接加熱了汙泥水）-蠕動隔膜泵-閥門-反應器下部-反應器中部循環汙水口回螺旋管進行循環。汙泥在蠕動隔膜泵的推動力和柔性填料的阻力下從反應器下部排泥口排出。
實驗設備流程圖： UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台操作步驟：
第一部分
打開進水閥。
打開位於恒溫水浴上的不鏽鋼閥，將不鏽鋼密封器加滿水。
打開電源開關。
按下恒溫水浴加熱開關，將溫控表調至所需溫度，開始對不鏽鋼容器內的自來水加熱。
按下水泵開關，使被加熱水從不鏽鋼容器經水泵到調節控製到反應器保溫夾套下部，再回到反應器上部，最後流回不鏽鋼容器，形成一個回流係統，即工藝流程圖中的熱循環水。
第二部分
把恒流泵上的開關打至常開位置。
把配好的汙水注入低位水箱。
啟動蠕動隔膜泵打開進水閥門，使反應器中下部內層（裝有柔性填料部分）注入汙水。到反應器中部、到循環回流閥，形成一回流。最後根據實驗指導書進行培菌和UASB處理。

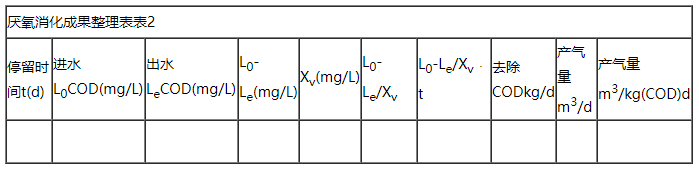

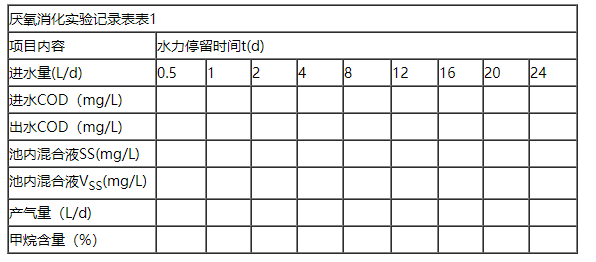

實驗數據處理：

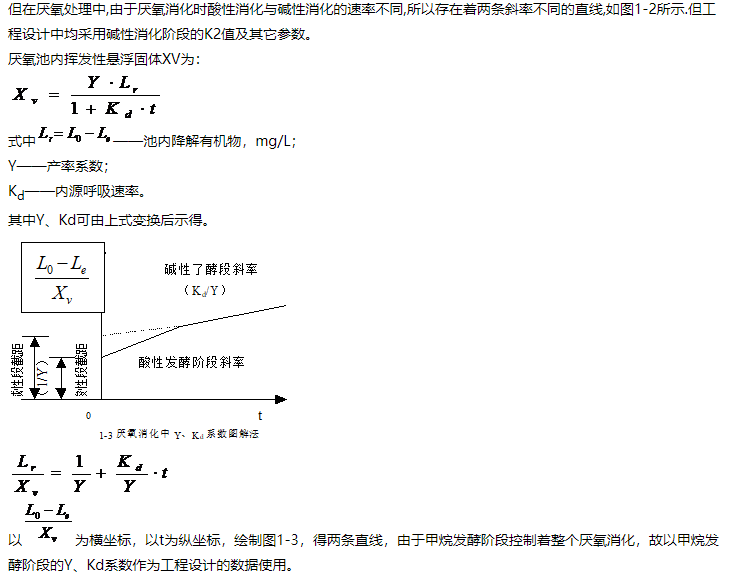

厭氧消化,雖然厭氧菌代謝產生的能量較少,有機物分解速率較慢,但是有機物的降解過程仍符合好氧生化反應動力學關係式,即：有機物去除特性可表示為：

式中L0、Le——分別為進、出水中有機物濃度COD或BOD5，mg/L；
XV——揮發性懸浮固體濃度，mg/L；
K——有機物降解反應速度常數，時間-1；
t——反應時間。
由於厭氧處理的消化速率主要取決於堿性消化階段，所以研究對象多是堿性消化階段的各項參數。
在實驗設備達到穩定運行後，控製L0、XV不變，改變進水流量，

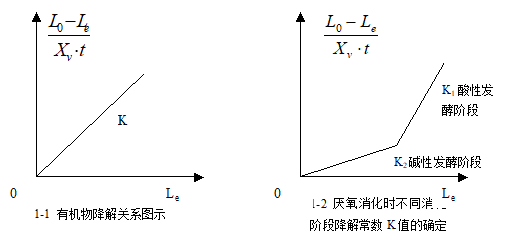

使停留時間在一定範圍內變化並測定每次出水的Le值。以Le為橫坐標，為縱坐標繪圖，直線斜率即為K值，如下圖1-1：


UASB處理高濃度有機廢水實驗裝置,UASB處理高濃度有機廢水實驗設備,UASB處理高濃度有機廢水實驗台注意事項：
當氣溫低於4℃時，應做好防凍工作，以免凍裂泵體。
若電泵長期不使用，應卸下管路，排淨泵體積水，將主要零部件擦洗幹淨，進行防鏽處理，置於幹燥通風處，妥善保管。
注意電熱管不能空燒。
