中職學生對汽車電路的認識

摘要：中職汽修專業《汽車電氣》實訓中,電氣設備是汽車的重要組成部分，擔負著發動機的點火、啟動、照明及其他工作。其工作質量，對保證汽車的機動性、經濟性和安全性都起著重要的作用。因此，必須熟悉電氣設備的構造、原理、性能和運用特點，並學會正確使用和修理的方法。目前，大部分汽車都裝備有較多的電子控製裝置，其技術含量高，電路複雜，讓人難以掌握。正確識讀汽車電路圖，也需要一定的技巧。電路圖是了解汽車上種類電氣係統工作時使用的重要資料，了解汽車電路的類型及特點，各車係的電路特點及表達方式，各係統電路圖的識讀方法、規律與技巧，指導讀者如何正確識讀、使用電路圖有很重要的作用。

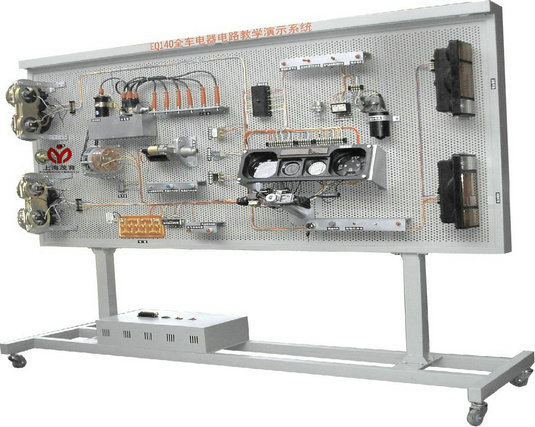

一、東風全車電路實驗台介紹：

1、實驗台配置：點火係統、起動係統、雨刮係統、燈光照明係統、儀表、原車線路、繼電器盒、保險絲、組合開關的組成結構。
2、實驗台功能：可對起動係統、雨刮係統、燈光照明係統、儀表結構和控製係統的認識實訓。
2、實驗台工作電源：操縱各種開關完成點火係統、起動係統、雨刮係統、燈光照明係統、儀表，充分展示車身電器係統的工作過程。
3、實驗台操作控製台：用於起動和關閉發動機，用手動油門對發動機轉速進行調節。包括汽車儀表板總成、點火開關、實訓台電源開關、手動開關、實訓台電源總開關、手動油門。
4、實驗台故障設置：示教板上安裝有故障設置和排除區，跟據實際運行工況設置有多種常風故障，可真實展現故障設置對各係統工作的影響。
5、實驗台支架：全焊接結構，由優質鋼材製成，安裝了四個腳輪，可以移動和鎖上。支架表麵經過了噴塑處理。一、全車線路的認讀：
二、下麵以東風EQ1090型載貨汽車線路為例，分析說明各電子係統電路的特點。東風EQ1090型載貨汽車全車線路主要由電源係統、啟動係統、點火係統、照明與信號係統、儀表係統以及輔助電器係統等組成。
（一）汽車電源係統線路
電源係統包括蓄電池、交流發電機以及調節器，東風EQ1090汽車配裝電子式電壓調節器，電源線路如圖。其特點如下：
（1）發電機與蓄電池並聯，蓄電池的充放電電流由電流表指示。接線時應注意電流表的-端接蓄電池正極，電流表的+端與交流發電機‘電樞’接線柱A或B連接，用電設備的電流也由電流表+端引出，這樣電流表才能正確指示蓄電池的充、放電電流值。
（2）蓄電池的負極經電源總開關控製。當發電機轉速很低，輸出電壓沒有達到規定電壓時，由蓄電池向發電機供給磁場電流。
（二）起動係統線路
啟動係統由蓄電池、啟動機、啟動機繼電器（部分東風EQ1090型汽車配裝複合繼電器）組成，係統線路如圖。
啟動發動機時，將點火開關置於“啟動”檔位，啟動繼電器（或複合繼電器）工作，接通起動機電磁開關電路，從而接通起動機與蓄電池之間得電路，蓄電池便向起動機供給400~600A大電流，起動機產生驅動轉矩將發動機起動。
發動機起動後，如果駕駛員沒有及時鬆開點火開關，那麽由於交流發電機電壓升高，其中性點電壓達5V時，在複合繼電器的作用下，起動機的電磁開關將自動釋放，切斷蓄電池與起動電動機之間的電路，起動機便會自動停止工作。
根據國家標準GB9420--88的規定，汽車用起動電動機電路的電壓降（每百安的培的電壓差）12V電器係統不得超過0.2V，24V電器係統不的超過0.4V。因此，連接啟動電動機與蓄電池之間的電纜必須使用具有足夠橫截麵積的專用電纜並連接牢固，防止出現接觸不良現象。
（三）汽車點火係統線路
點火係統包括點火線圈、分電器、點火開關與電源。係統線路如圖，其特點：
（1）在低壓電路中串有點火開關，用來接通與切斷初級繞組電流；
（2）點火線圈有兩個低壓接線端子，其中‘-’或‘1’端子應當連接分電器低壓接線端子，“+”或“15”端子上連接有兩根導線，其中來自起動機電磁開關的藍色導線，（注：個別車型因出廠年代不同其導線顏色有可能不同）應當連接電磁開關的附加電阻短路開關端子“15a”；白色導線來自點火開關，該導線為附加電阻（電阻值為1.7歐姆左右）所以不能用普通導線代替。起動發動機時，初級電流並不經過白色導線，而是由蓄電池經起動電磁開關與藍色導線直接流入點火線圈，使附加電阻線被短路，從而減小低壓電路電阻，增大低壓電流，保證發動機能順利起動。
（3）在高壓電路中，由分電器至各火花塞的導線稱為高壓導線，連接時必須按照氣缸點火順序依次連接。
（四）汽車儀表係統線路
儀表係統包括電流表、油壓表、水溫表、燃油表與之匹配的傳感器，係統線路如圖所示。其特點如下：
（1）電流表串聯在電源電路裏，用來指示蓄電池充、放電電流的大小。其他幾種儀表相互並聯，並由點火開關控製。
（2）水溫表與燃油表共用一隻電源穩壓器，其目的是當電源電壓波動時起到穩壓儀表電源的作用，保證水溫表與燃油表讀數準確。電源穩壓器的輸出電壓為8.64V+/-0.15V。
報警裝置有油壓過低報警燈和氣壓過低蜂鳴器，分別由各自的報警開關控製。當機油壓力低於50~90kpa時，油壓過低報警開關觸電閉合，油壓過低指示燈電路接通而發亮，指示發動機主油道機油壓力過低，應及時停車維修。東風EQ1090型汽車采用氣壓製動係統，當製動係統的氣壓下降到340~370kpa時，氣壓過低蜂鳴器鳴叫，以示警告。
（五）照明與信號係統線路
照明與信號係統包括全車所有照明燈、燈光信號與音響信號，係統線路如圖所示。其特點如下：
（1）前照燈為兩燈製，並采用雙絲燈泡；
（2）前照燈外側為前側燈，采用單燈絲，其光軸與牽照燈光軸成20度夾角，即分別向左右偏斜20度。因此，在夜間行車時，如果前照燈與前側燈同時點亮，那麽汽車正前方與左右兩側的較大範圍內都有較好的照明，即使在汽車急轉彎時，也能照亮前方的路麵，從而大大改善了汽車在彎道多、轉彎急的道路上行駛時的照明條件；
（3）前照燈、前下燈、前側燈及尾燈均由手柄式車燈開關控製；
（4）設有燈光保護線路；
（5）製動信號燈不受車燈總開關控製，直接經熔斷絲與電源連接，隻要踩下製動踏板，製動鄧開關就會接通製動燈電路使製動燈發亮；
（6）轉向信號燈受轉向燈開關控製；
（7）汽車電喇叭由喇叭按鈕和喇叭繼電器控製。
