汽車發動機實驗台的設計與教學功能

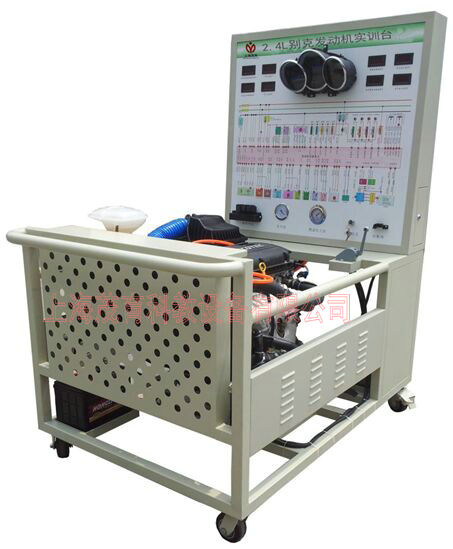

2025-11-28 08:56汽車發動機實訓台能滿足電控發動機調試、運行、檢測等全過程需要，通過調試、運行、檢測全麵係統展示控製係統的工作原理。通過智能故障的設置和檢測使教師更有效的實現教學功能。更形象地滿足學生實際的教學操作需要。該設備采用原車電控汽油發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。適用於中高等職業技術院校、普通教育類學院和培訓機構對汽車發動機和維修實訓的教學需要。
二、功能特點：
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓台由發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。
3.實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖。
4.實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
6.實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓台配備有電源總開關、防護保護裝置。
9.實訓台底座采用鋼結構焊接,正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
工作電源：直流12V(蓄電池：60AH 12V）
燃油標號：依發動機型號
2.5L別克發動機實訓台(2.5L/V6(LB8))
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：120*80mm
四、基本配置（每台）
二、功能特點：
1.真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2.實訓台由發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。
3.實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖。
4.實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
6.實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8.實訓台配備有電源總開關、防護保護裝置。
9.實訓台底座采用鋼結構焊接,正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
工作電源：直流12V(蓄電池：60AH 12V）
燃油標號：依發動機型號
2.5L別克發動機實訓台(2.5L/V6(LB8))
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
移動腳輪：120*80mm
四、基本配置（每台）
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板帶麵板櫃 |
裝有各種檢測端子以及彩色電路圖 （950*900*4mm鋁塑板） |
套 | 1 |
| 2 | 發動機控製電腦(ECU) | 原車 | 套 | 1 |
| 3 | 油門控製裝置 | 原車 | 套 | 1 |
| 4 | 發動機總成（包括附件） | 原車， | 台 | 1 |
| 5 | 進、排氣管 | 原車 | 套 | 1 |
| 6 | 水箱、副水箱與水管 | 原車 | 套 | 1 |
| 7 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 8 | 組合儀表 | 原車 | 套 | 1 |
| 9 | 診斷座 | 原車 | 個 | 1 |
| 10 | 點火開關總成 | 原車 | 個 | 1 |
| 11 | 燃油壓力表 | 0-10kg/cm2 | 個 | 1 |
| 12 | 真空壓力表 | 0-76in.Hg | 個 | 1 |
| 13 | 不鏽鋼燃油箱 | 10L | 個 | 1 |
| 14 | 汽油泵(含汽油泵插頭) | 红桃视频app | 套 | 1 |
| 15 | 蓄電池 | 12V 65Ah | 台 | 1 |
| 11 | 線束 | 红桃视频app | 套 | 1 |
| 12 | 繼電器 | 含：起動繼電器、油泵繼電器、冷卻風扇繼電器等 | 套 | 1 |
| 13 | 保險絲與繼電器一體盒 | 红桃视频app | 個 | 1 |
| 14 | 電源總開關 | 50A | 個 | 1 |
| 15 | 鋼製移動台架(帶自鎖腳輪裝置,麵板櫃與底座,兩側防護網板) | 1500*1000*1700mm(長*寬*高） | 台 | 1 |
| 16 | 執行器與傳感器顯示的數顯表 | 红桃视频app | 套 | 1 |
| 17 | 執行器顯示的發光二極管 | 红桃视频app | 套 | 1 |
| 18 | 空氣濾清器總成帶進氣管 | 原車 | 套 | 1 |
| 19 | 三元催化器 | 帶全新消聲器，上益 | 套 | 1 |
| 20 | 網關控製模塊 | 原車 | 套 | 1 |
| 21 | 故障模擬與排除裝置 | 红桃视频app,手動 | 套 | 1 |
| 22 | 防盜控製單元 | 原車 | 套 | 1 |
| 23 | 設備教師手冊 | 茂育 | 套 | 1 |
| 24 | 設備合格證、保修卡 | 红桃视频app | 套 | 1 |
