機械製圖測繪實訓室建設方案

一、機械製圖測繪實訓室：

本實訓室展示了典型零部件、標準件以及典型機械裝配體的模型。

實訓內容包括：典型零部件的三視圖繪製、零件的表達方式、標準件的繪製、機械裝配體的拆裝和繪製及拆裝和測繪工具的使用。本實訓室作為製圖課程的實訓基地，製圖課程中的技能訓練部分都要在此進行。首先可以進行零部件的測繪，把零件進行分類，繪製所有圖形的三維和平麵圖，讓學生進行作業和訓練；其次，還有配置一部分裝配體，進行拆裝和測繪。

通過在本實訓室的學習，能夠建立空間想象力和空間分析能力，掌握機械零部件的結構設計及圖形表達的基本知識、達到對實物進行拆裝和測繪的技能。

編號	名 稱	參考尺寸	備注

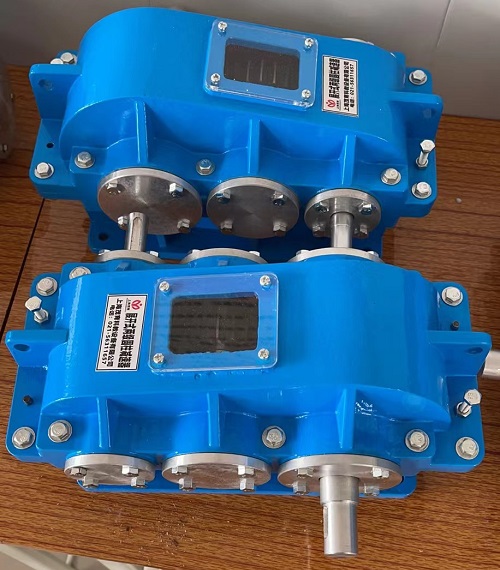

159	展開式兩級圓柱減速器	350 ×180 ×250	全鋁製
160	分流式兩級減速器	350 ×180 ×250	全鋁製
161	同軸線式兩級減速器	350 ×180 ×250	全鋁製
162	分流式兩級斜齒減速器	350 ×180 ×250	全鋁製
163	同軸線式兩級減速器	350 ×180 ×250	全鋁製
164	單級圓錐齒輪減速器	350 ×180 ×250	全鋁製
165	兩級圓柱圓錐齒輪減速器	350 ×180 ×250	全鋁製
166	蝸杆下置式減速器	280 ×140 ×300	全鋁製
167	蝸輪下置式減速器	280 ×140 ×300	全鋁製

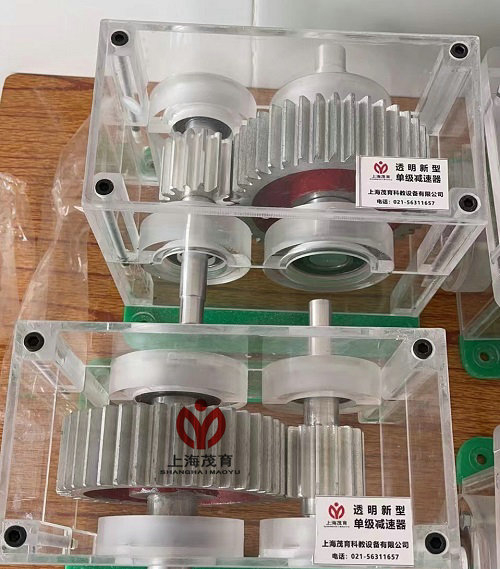

168	一級圓柱齒輪減速器	200×230×170	全鋁製
169	一級圓柱斜齒輪減速器	200×230×170	全鋁製
170	一級圓柱入字齒輪減速器	200×230×170	全鋁製
171	齒輪蝸杆減速器	200×230×170	全鋁製
172	組合齒輪變速器	300 ×340 ×180	全鋁製
173	一齒差行星齒輪減速器	400 ×400 ×400	全鋁製
174	諧代針輪減速器原理	250 ×160 ×280	全鋁製
175	擺伐針輪減速器原理	250 ×160 ×250
176	三級圓柱圓錐減速器	250 ×160 ×250	全鋁製
177	三級圓柱圓輪	500 ×200 ×280	全鋁製
178	三級分流式減速器	500 ×200 ×280	全鋁製
179	兩級同軸分流式減速速器	500 ×300 ×280	全鋁製
180	蝸輪旁置式減速器	350 ×200 ×260	全鋁製
181	兩級自動送料齒輪箱	45×250×520	全鋁製
182	圓柱齒輪錐齒輪蝸杆組合減速器	180×160×200	全鋁製
