網絡化智能型維修電工電氣控製技能實訓考核裝置,維修電工電氣控
2025-12-16 10:44

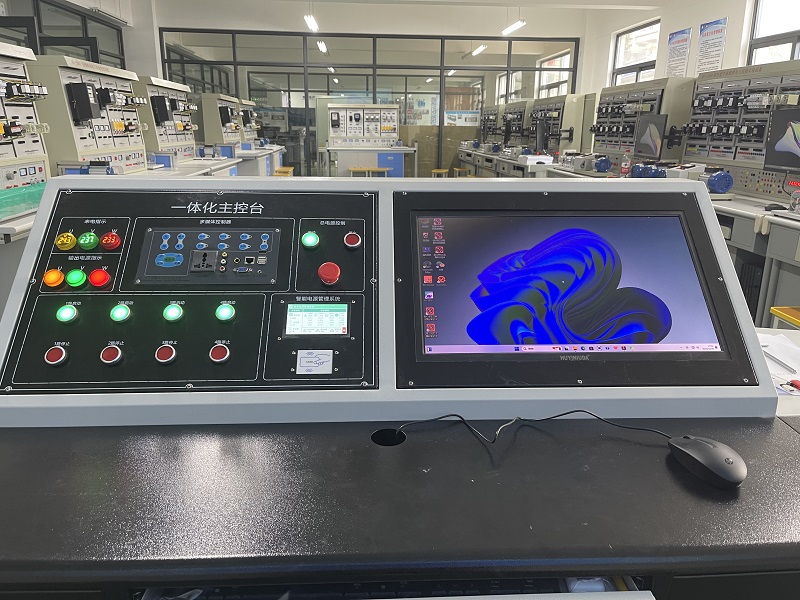

本裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控製線路而研發的實訓裝置，其是維修電工電氣控製技能訓練和機床電路網絡化考核的綜合設備，即可訓練學員維修電工電氣控製和實用技術與操作技能，又可通過智能考核軟件科學、合理、公正考核學員所學的相關知識，實驗裝置不僅可供學生技能訓練，也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
三、智能型實訓考核鑒定係統軟件的主要特點：
1）實時性：及時記錄裝置報警或 漏電現象，實時采集實訓裝置狀態數據，準確的計算考試時間。
2）智能化：根據試卷配置的信息，自動計算考試成績，隨機抽取考試試題，自動判斷連線狀態，每次試卷中可以出1-16道試題，每道試題中可以設1-128個故障點，極大提高實驗室管理水平。
3）網絡化：實現一台教師機控製1-64台實訓裝置的網絡結構，采用星形網絡結構，使實訓室的組網更加方便，統一設置故障，使設故、排故更加簡單，考核更加公平公正。
4）可配置：本軟件可根據具體需求來配置相應的軟件模塊，可適用實訓室裝置的升級變動，可滿足不同實訓室的建設需求。智能型實訓考核鑒定係統軟件的主要模塊：
5）實時監控模塊：完成對各個實訓台考核狀態數據的實時采集和對實訓裝置的操控
6）試卷管理功能包括：創建考核試卷、修改考核試卷、保存和刪除考核試卷
7）考試管理功能包括：向聯網設備下發試卷、考試過程中查詢考試試卷、收卷和打印成績單
8）學生信息管理功能包括：新建學生記錄、修改學生記錄和刪除學生記錄
9）教師信息管理功能包括：新建教師記錄、修改教師記錄和刪除教師記錄
10）成績管理功能包括：查看、刪除成績記錄和查看考試試卷信息
11）參數設置模塊功能包括：完成考試時間設置、誤排扣分設置和超時報警扣分
12）學生智能答題器：采用240X128點陣藍底背光夜晶顯示屏及PVC輕觸鍵盤，中文顯示，試題顯示直觀，考核功能強大。
四、技術性能：
1、輸入電壓：三相五線製380V±10% 50Hz
2、工作環境：環境溫度範圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1305×805×1630mm
五、基本配備：
2、工作環境：環境溫度範圍-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1305×805×1630mm
五、基本配備：
（一）MY02電源控製屏:控製屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。
主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器，總開關後,通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；
2、控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；
3、定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
4、智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5、交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；
6、4隻5408二極管，用於能耗製動的整流電路；
7、三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）實訓桌:實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。
六、實訓項目：
主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器，總開關後,通過起、停按鈕控製接觸器通斷，並設有急停控製按鈕；
2、控製屏上有450V指針式交流電壓表1隻，通過波段開關切換可以觀測三個電網電壓；
3、定時器兼報警記錄儀（服務管理器），平時作為時鍾使用，具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄由於接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能的考核提供一個統一的標準；
4、智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。
5、交流低壓電源：設有變壓器一隻，原邊220V、副邊26V和6.3V的交流電壓，6.3V用於信號指示燈電源，26V用於能耗製動中整流電路的交流電源；
6、4隻5408二極管，用於能耗製動的整流電路；
7、三隻75Ω/75W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）實訓桌:實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），並帶有櫃子，分別可用於放置掛件和實訓物品。
六、實訓項目：
1、單相啟動停止控製電路
2、異步電動機點動控製電路
3、異步電動機兩地控製電路
4、異步電動機聯鎖正反轉控製電路
5、雙重聯鎖控製電路
6、自動順序控製電路
7、手動順序啟動
8、異步電動機星、三角控製電路
9、異步電動機能耗製動控製電路
10、按鈕聯鎖的三相異步電動機正反轉控製線路
11、接觸器聯鎖的三相異步電動機正反轉控製線路
12、雙重聯鎖的三相異步電動機正反轉控製線路
13、單向減壓啟動及反接製動控製線路
14、異步電動機反接製動控製電路
15、自動往返控製線路
16、正反轉點動、啟動控製電路
17、帶有點動的自動往返控製電路
18、異步電動機自鎖控製電路
19、異步電動機單相點動、啟動控製電路
20、三相異步電動機定子串電阻減壓啟動手動控製線路
21、三相異步電動機定子串電阻減壓啟動自動控製線路
22、接觸器控製雙速電動機的控製線路
23、時間繼電器控製雙速電機的控製線路
24、C620-1型車床控製電路
25、Y3150型滾齒機控製電路
26、PDH電動葫蘆技能實訓考核電路（18個故障點）
27、CA6140普通車床技能實訓考核電路（17個故障點）
28、Z3040萬能銑床技能實訓考核電路（24個故障點）
七、實訓組件：
2、異步電動機點動控製電路
3、異步電動機兩地控製電路
4、異步電動機聯鎖正反轉控製電路
5、雙重聯鎖控製電路
6、自動順序控製電路
7、手動順序啟動
8、異步電動機星、三角控製電路
9、異步電動機能耗製動控製電路
10、按鈕聯鎖的三相異步電動機正反轉控製線路
11、接觸器聯鎖的三相異步電動機正反轉控製線路
12、雙重聯鎖的三相異步電動機正反轉控製線路
13、單向減壓啟動及反接製動控製線路
14、異步電動機反接製動控製電路
15、自動往返控製線路
16、正反轉點動、啟動控製電路
17、帶有點動的自動往返控製電路
18、異步電動機自鎖控製電路
19、異步電動機單相點動、啟動控製電路
20、三相異步電動機定子串電阻減壓啟動手動控製線路
21、三相異步電動機定子串電阻減壓啟動自動控製線路
22、接觸器控製雙速電動機的控製線路
23、時間繼電器控製雙速電機的控製線路
24、C620-1型車床控製電路
25、Y3150型滾齒機控製電路
26、PDH電動葫蘆技能實訓考核電路（18個故障點）
27、CA6140普通車床技能實訓考核電路（17個故障點）
28、Z3040萬能銑床技能實訓考核電路（24個故障點）
七、實訓組件：
1、MY-01維修電工實訓組件：
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。
2、MY-02維修電工實訓組件：
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3、MY-03維修電工實訓組件
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4、KH-1 PDH電動葫蘆電路智能考核掛箱（18個故障點）
5、KH-2 C6140普通車床電路技能實訓智能考核掛箱（17個故障點）
6、KH-4 X62W萬能銑床電路技能實訓智能考核掛箱（24個故障點）
7、智能考核答題器
8、三相鼠籠式電動機380V/Y
9、三相鼠籠式電動機380V/Y（帶速度繼電器）
10、雙速異步電動機380V/YY/△
11、三相鼠籠式電動機380V/△
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等。
2、MY-02維修電工實訓組件：
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3、MY-03維修電工實訓組件
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等。
4、KH-1 PDH電動葫蘆電路智能考核掛箱（18個故障點）
5、KH-2 C6140普通車床電路技能實訓智能考核掛箱（17個故障點）
6、KH-4 X62W萬能銑床電路技能實訓智能考核掛箱（24個故障點）
7、智能考核答題器
8、三相鼠籠式電動機380V/Y
9、三相鼠籠式電動機380V/Y（帶速度繼電器）
10、雙速異步電動機380V/YY/△
11、三相鼠籠式電動機380V/△
