微型四層電梯模型,微型四層電梯教學模型
2026-03-05 15:15

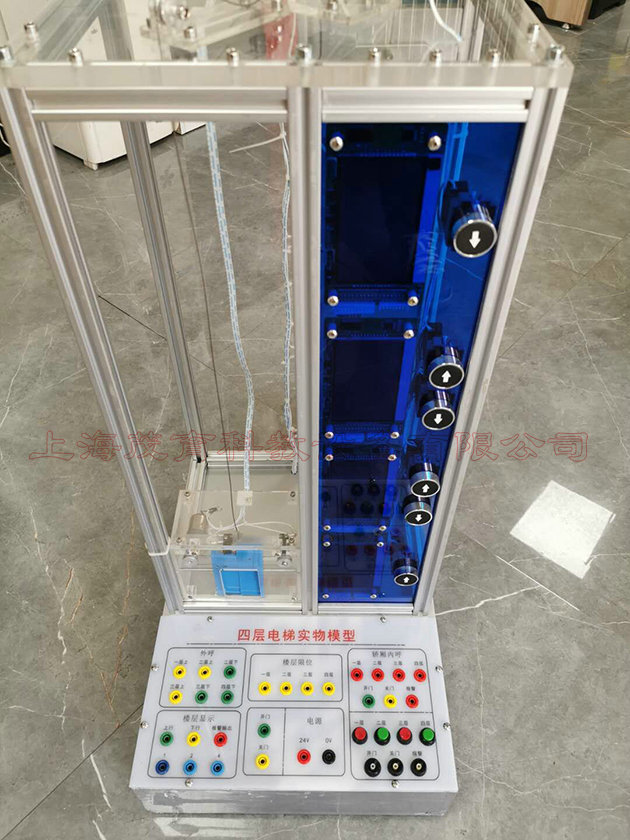

電梯為微型四層電梯模型，基本具備實際電梯的所有功能。具有轎廂的升降和轎廂門的開與關功能的拖動係統，可采集現場的各種信號，如內選按鈕信號、外選按鈕信號、平層、限位信號、廂門限位信號，實現各種方式下電梯運行的邏輯控製功能。可作為PLC、單片機的被控對象使用。具有性能可靠、運行平穩、操作簡單、能耗低和便於實訓教學。
係統功能要求該係統要求將PLC、傳感器應用、位置控製、複雜的開關量控製、時序邏輯控製有機結合成一體的教學裝置。適合於樓宇自動化、機電一體化等專業的相關實驗課程。要求能滿足各高等院校所開設的《樓宇電梯係統運行管理與維護》、《現代電梯控製技術》等多個專業課程的主要實驗項目，適合學生進行PLC實驗、畢業設計和課程設計。
二、係統具體參數要求：
大小尺寸：長：380mm；寬：270mm；高:600mm
輸入電源：單相三線AC220V±10%
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)海拔＜4000m
裝置容量：＜2000VA安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準
三、係統配置要求：
1、實驗裝置能夠進行電梯轎廂升降和電梯門開關兩組控製，且可以結合起來進行實驗。轎廂升降和電梯門開關由兩個直流電機分別控製。每層電梯門旁都裝有呼叫電梯上下行的按鈕，轎廂內有1至4層的內部選擇按鈕和開關門按鈕，轎廂運行的井道內裝有樓層定位行程開關，電梯門兩側有開關門定位行程開關。
2、係統選用了按鈕功能與指示燈功能合一的高級發光按鈕，按鈕信號與指示燈信號能夠分別控製。其中，開門關門按鈕是與指示燈相關聯的，按鈕按下的同時指示燈發光，按鈕彈起指示燈熄滅。
3、PLC輸入信號有6個外部呼叫按鈕信號、4個內部選擇按鈕信號、4個樓層定位信號、2個內部開關門按鈕信號和2個開關門定位信號共18個；
4、PLC輸出信號有2個升降控製信號、2個開關門控製信號、6個外呼指示燈信號和4個箭頭指示燈信號4個數碼管樓層顯示試試共18個。
5、為防止電機越位運行發生故障，係統設計了硬件保護電路。隻要轎廂碰到一樓的行程開關，升降電機電源即刻便被切斷，電梯停止下降，但上升運行功能不受影響；若轎廂碰到四樓的行程開關，電機即刻斷電使電梯停止上升，同時不影響電梯下降。開關門運行係統也具有此硬件保護功能
6、模型主體采用鋁合金和有機玻璃材料製作，結實美觀，透明性好，便於觀察內部結構及實驗動作。
