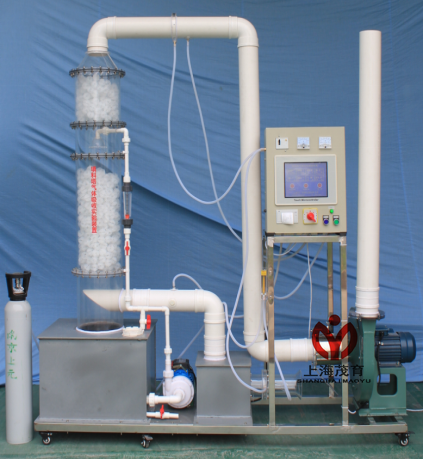

填料塔氣體吸收實驗裝置,填料塔氣體吸收實驗設備
2025-07-01 10:29
一、填料塔氣體吸收實驗裝置,填料塔氣體吸收實驗設備,填料塔氣體吸收實驗台原理、用途及特點：
填料塔為逐級接觸式氣液傳質設備，能夠實現蒸餾和吸收兩種分離操作，廣泛應用於化工、石油化工、石油等行業中。在篩板塔內，氣體保持一定的速度上升，流體沿降液管流下後，進而沿篩板水平流動與上升的氣流充分接觸，從而完成兩相間的傳質過程。篩板塔空塔速度較高，因而生產能力大，塔板效率高，操作彈性大，造價低，檢修、清理方便。本實驗裝置主要用於原理演示的教學實驗。
二、主要技術參數及指標：
二、主要技術參數及指標：
1、環境溫度：5℃～40℃；
2、動力裝置布置為正壓式；
3、填料塔約Ø 250mm×1500mm；
4、SO2進氣濃度：0.01~0.5%；
5、空塔氣速：0.5~1.2m/s；
6、壓力損失：500Pa/m；
7、液氣比：1~10L/m3；
8、噴淋密度：6~8m3/(m2·h)；
9、霧沫夾帶：小於7%；
10、處理氣量約：50~200m3/h；
11、吸收效率約：80%；
12、填料：Φ38mm空心多麵球；
13、PE塑料氣體混合緩衝灌：
14、整體外形尺寸：1900mm×500mm×2200mm。
15、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
16、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：
2、動力裝置布置為正壓式；
3、填料塔約Ø 250mm×1500mm；
4、SO2進氣濃度：0.01~0.5%；
5、空塔氣速：0.5~1.2m/s；
6、壓力損失：500Pa/m；
7、液氣比：1~10L/m3；
8、噴淋密度：6~8m3/(m2·h)；
9、霧沫夾帶：小於7%；
10、處理氣量約：50~200m3/h；
11、吸收效率約：80%；
12、填料：Φ38mm空心多麵球；
13、PE塑料氣體混合緩衝灌：
14、整體外形尺寸：1900mm×500mm×2200mm。
15、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
16、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：
1、在線進、出氣體濃度檢測係統各1套（瑞士進口SO2傳感器）2隻：4-20MA輸出、測量範圍0-2000PPM,分辨率1PPM、測量範圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測係統1套：壓力傳感器1套：316L不鏽鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測係統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線製）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄曆史數據和實時曲線、數據處理軟件：
6、填料氣體吸收塔1套：透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、
7、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
8 、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不鏽鋼雙表頭氣體減壓閥1隻、
9、.貯液箱1隻：白色PP板、厚度10mm，含加藥口1套；
10、耐酸耐堿水泵1台、流量：1 m3/h、揚程：15（m）功率750W；含液體噴淋分配裝置1套；
11、流量測量與調節：液體流量計1隻、（LZS-25、量程:160～1600L/ h）、
12、氣塵靜態混合器1套：采用箱式靜態混合器；
13、離心通風機1台：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
14、變頻器1套：控製風機轉矩調節風量大小；
15、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
16、 Ø 110連接管路及控製球閥
17、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
