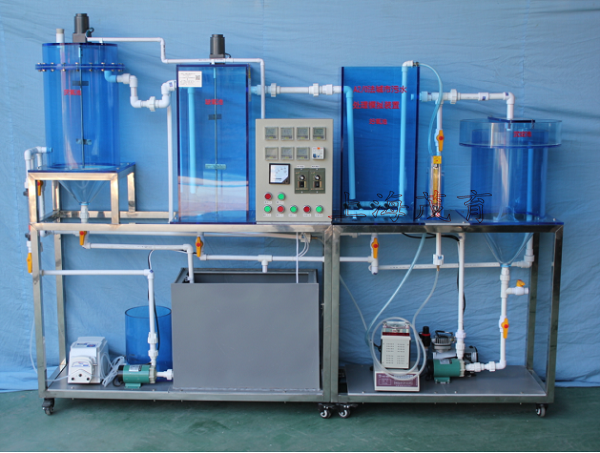

A2/O法城市汙水處理模擬裝置,A2/O法城市汙水處理模擬設備
2026-03-15 10:15
A2/O法城市汙水處理模擬裝置-MYHJ-59)實驗目的：
按照國家 [汙水綜合排放標準]（ＧＢ８９７８－１９９６）規定，氨氮最高容許排放濃度二級標準是２５ｍｇ／Ｌ，磷酸鹽（以Ｐ計）最高容許排放濃度二級標準是１．０ｍｇ／Ｌ。厭氧——缺氧——好氧（A2O）工藝是汙水除磷脫氮技術的主流工藝，同常規活性汙泥相比，不僅僅能生物去除ＢＯＤ，而且能去除氮和磷，這對於防止水體富營養化的加劇有重要的作用。本裝置是A2O工藝的教學演示和動態實驗設備。
通過裝置實驗希望達到以下目的：
1、了解A2O工藝的組成、運行操作要點；
2、確定去除率高、能量省的運行參數，指導生產運行；
3、針對一些工業汙染源對該工藝運行中的衝擊，提出準確的判斷，避免造成較大的事故；
4、用實踐經驗培訓學生、技術人員、操作人員，考核其獨立的工作能力，提高人員的技術素質和企業管理水平；
5、利用裝置運輸方便的特點，可以在擬建汙水廠的現場，進行汙水處理可行性的試驗。
二、主要技術指標及參數：：(參考參數)
1、環境溫度：5℃～40℃
2、處理水量：8～16L/h
3、設計進、出水水質：
進水BOD5 150～300mg/L 出水15～30 mg/L
進水COD 300～600mg/L 出水30～60 mg/L
進水SS 80～160mg/L 出水8～16 mg/L
進水pH 6～9 出水6～9
4、裝置外形尺寸： 2000 mm×400 mm×1500mm
5、電源 220V 功率300W、
三、主要配置：
1、原水箱1隻：白色PP板材質、厚度10mm，500×400×500mm、底板上安裝有放空閥，方便將水排淨；
2、清水箱1隻：白色PP板材質、厚度10mm，350×400×450mm，底板上安裝有放空閥，方便將水排淨；
3、配原水箱攪拌電機1台、304不鏽鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1隻）
4、防腐蝕提升磁力水泵1台、流量：27～32（L/min)、揚程：3.1～4.3（m）功率20W；
5、厭氧池：透明有機玻璃材質、壁厚8mm，Ø 300×500mm；帶攪拌裝置
6、缺氧池：透明有機玻璃材質、壁厚10mm，300×300×500mm、帶攪拌裝置；
7、好氧池：透明有機玻璃材質、厚度10mm，400×300×500mm；帶混合液回流泵；
8、二沉池：透明有機玻璃材質、壁厚5mm，Ø 250×400mm；帶汙泥回流泵；
9、氣泵1台、功率：40 W、最大氣量：16L/min，帶微孔曝氣管1套、
10、加藥計量蠕動泵1台、流量範圍：0.008-460mL/min、配有機玻璃加藥箱1隻、
11、汙泥回流蠕動泵1台、流量範圍：0.008-460mL/min、
12、防腐蝕混合液回流泵1台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
13、電機攪拌2台、304不鏽鋼攪拌槳2套；（功率6W、轉速120rpm）、配調速器2隻、
14、流量測量與調節：進水液體流量計1個：量程2-20L/H，氣體流量計1個：量程250~2500L/h；
15、可編程自動控製器1套、
16、實驗台麵（白色10mm厚PP板）、
17、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
18、配套UPVC連接管道和閥門（中財品牌）。
19、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓係統)。
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫
4、整套軟件與設備實驗過程流程動畫；
5、需提供該裝置配套仿真軟件演示截圖
