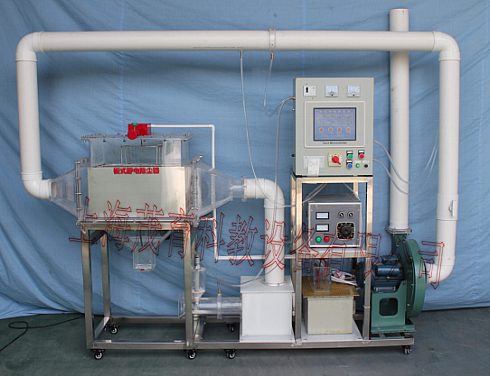

數據采集型板式靜電除塵器--原理、用途及特點：

  電除塵器的除塵原理是使含塵氣體的粉塵微粒，在高壓靜電場中荷電，荷電塵粒在電場的作用下，趨向集塵極，帶負電荷的塵粒與集塵極接觸後粘附於集塵極表麵上，為數很少帶電荷塵粒沉積在截麵很小的放電極上。然後借助於振打裝置使集塵極抖動，將塵粒振脫而落到除塵器的集灰鬥內，達到收塵目的。板式電除塵器模型具有較高的除塵效率，適於教學使用，易於操作，方便演示。其特點：該除塵器氣流均布；殼體結構、振打消灰簡單；處理煙塵顆粒範圍廣；對煙塵的含塵濃度適應性好；壓力損失小；能耗低；耐高溫及腐蝕；捕集效率高；容易自動化控製；運行費用低；維護管理方便。
二、主要技術參數及指標：
1、電場電壓：0～30KV、
2、處理氣量：50-200m³/h
3、電暈極有效驅進速度：100mm/s、
4、通道數：3個、
5、斷麵氣流速度：1.0m/s
6、入口氣體的含塵濃度：<30g/m³
7、除塵效率：95％、
8、壓力降：<200Pa、
9、裝置外形尺寸：長2200mm寬500mm高1700mm、
10、機械振打頻率50次/分鍾；
11、工作電源：AC220V±10%、50Hz，單相三線製，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
12、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
三、主要配置：
1、在線進、出粉塵濃度檢測係統（日本進口傳感器）2套：4-20MA輸出、測量範圍0-2000PPM,分辨率1PPM、測量範圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測係統1套：壓力傳感器1套：316L不鏽鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測係統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線製）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄曆史數據和實時曲線、數據處理軟件：
6、靜電除塵器1套：透明有機玻璃材質、厚度10mm，振打裝置1套：含振動電機1套、
7、高壓靜電電源1套：含變壓器1台、能顯示電壓和電流，紋波小、儲能低和高穩定度、高可靠性，負載端短路時電源具有自動斷電複位輸出電壓清零功能，能更好的保護人生安全和增加設備使用壽命；
8、集塵極電暈極1套：Z形芒刺；
9、氣塵靜態混合器1套：采用箱式靜態混合器；
10、人工監測進出口2組、測壓點2組、透明測壓軟管1批；
11、有機玻璃粉塵自動加料裝置1套、有機玻璃卸除灰塵裝置1套；
12、離心通風機1台：(電壓：220V、功率1.1Kw、轉速2900r/min)、
13、變頻器1套：控製風機轉矩調節風量大小；
14、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
15、 Ø 110連接管路及控製球閥
16、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均（jun1）為萬向輪帶禁錮腳）等組成。
四、軟件組成:
  公司提供與本裝置的實物配套使用3D交互式動態仿真軟件1套、(虛擬實訓係統)。
⑴、3D軟件界麵並有工具欄項目內容：⑵、3D仿真演示軟件與設備使用內容完全一致；⑶、3D仿真軟件屏幕大小尺寸可以編程；⑷、整套軟件與設備實驗過程流程動畫。
