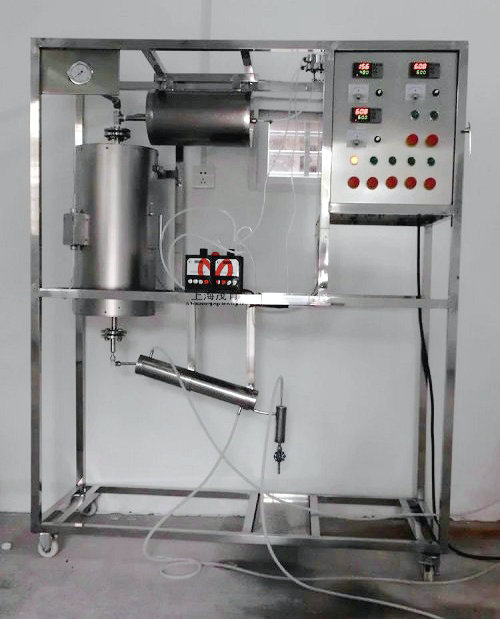

乙苯脫氫製苯乙烯實驗裝置-（MYHG-11)實驗目的:是了解以乙苯原料，氧化鐵催化劑，在固定床反應器中製備苯乙烯的過程,學會穩定工藝操作條件的方法,掌握本實驗的工藝流程及工藝操作。
| 技術指標 | 說 明 | |||
| 裝置特點 |
1、裝置由反應係統和控製係統組成：不鏽鋼管式反應器密封性好；加熱爐采用三段加熱控溫方式，溫度控製靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。 2、裝置以乙基苯為原料，氧化鐵係催化劑（Fe2O3-CuO-K2O-Cr2O-CeO2)催化脫氫反應；催化劑裝填方便，操作簡單。 3、裝置可鍛煉學生穩定反應體係的操作能力，及對催化劑的活性評價、失活後通水蒸氣活化除焦再生等的實踐操作能力。 |
|||
| 裝置功能 |
1、了解以乙苯原料，氧化鐵催化劑，在固定床反應器中製備苯乙烯的過程。 2、學會穩定工藝操作條件的方法。 3、掌握本實驗的工藝流程及工藝操作。 |
|||
| 主要配置 | 微型隔膜計量泵、氣體轉子流量計、混合器、汽化器、反應器、氣液分離器、冷凝器、溫度儀表、壓力表、濕式氣體流量計、閥門、實驗管道、不鏽鋼框架及控製屏。 | |||
| 公用設施 |
水：裝置需冷卻水，自帶和自來水管相連的接口。 電：電壓AC220V，功率4.0KW，標準單相三線製。每個實驗室需配置1～2個接地點（安全地及信號地）。 實驗物料：乙基苯、蒸餾水。 |
|||
| 技術參數 |
1、汽化溫度400℃，脫氫反應溫度540~640℃，水∶乙苯=1.5∶1（體積比）30ml氧化鐵催化劑。 2、小型管式固定床反應器：φ20×550mm，304不鏽鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30mL；最高使用壓力，0.2MPa. 3、反應器加熱爐：ф260×550mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化矽爐管+金屬內襯，最高使用溫度，800℃； 4、微型隔膜計量泵:流量：0.2-10ml/min；衝程頻率:120n/min，數量2台。 5、預熱器：不鏽鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。 6、加料罐:體積500ml，材質：不鏽鋼，數量1個；液體混合器：50 ml，材質：304不鏽鋼，數量1個。 7、冷卻器：ф57×300mm（內盤管）；使用壓力：常壓，數量2個。 8、氣液分離器：ф57×150mm不鏽鋼304製作；使用壓力：常壓。 9、流量計：防腐轉子流量計40-400ml/min，數量2台。 10、濕式流量計：2L，數量1個；精密指針壓力表0-0.4MPa,數量2台。 11、控溫儀表：宇電人工智能型儀表，精度FS≤0.2%，數量3台。 12、各項操作及溫度、壓力、流量的顯示、調節、控製全在控製屏麵板進行。 13、框架為304不鏽鋼材質，結構緊湊，外形美觀，流程簡單。 14、外形尺寸：1500×600×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙刹車輪。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 乙苯加入量 | 計量泵 | 數字流量顯示儀 | 衝程頻率調節 | |
| 水加入量 | 計量泵 | 數字流量顯示儀 | 衝程頻率調節 | |
| 預熱溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控製儀 | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
| 數字型乙苯脫氫製苯乙烯實驗裝置 | ||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 乙苯加入量 | 計量泵 | 數字流量顯示儀，精度：0.5%FS | 衝程頻率調節 | |
| 水加入量 | 計量泵 | 數字流量顯示儀，精度：0.5%FS | 衝程頻率調節 | |
| 預熱溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |
| 加熱爐溫度 | K型熱電偶 | 數字溫度控製儀，精度：0.5%FS | 固態調壓模塊 | |
| 反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 | |
| 在線分析係統 | 用戶可選配在線六通閥氣體取樣係統及氣相色譜儀 | |||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | |||
