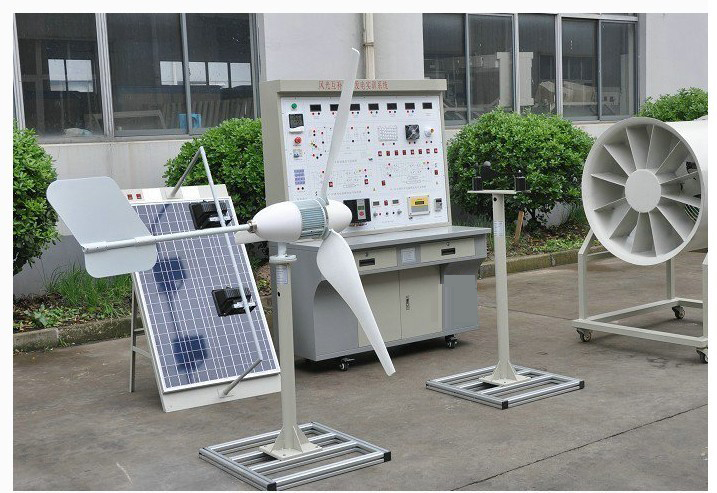

風光互補發電測量與控製實訓係統,新能源實訓室設備
2022-07-07 10:19

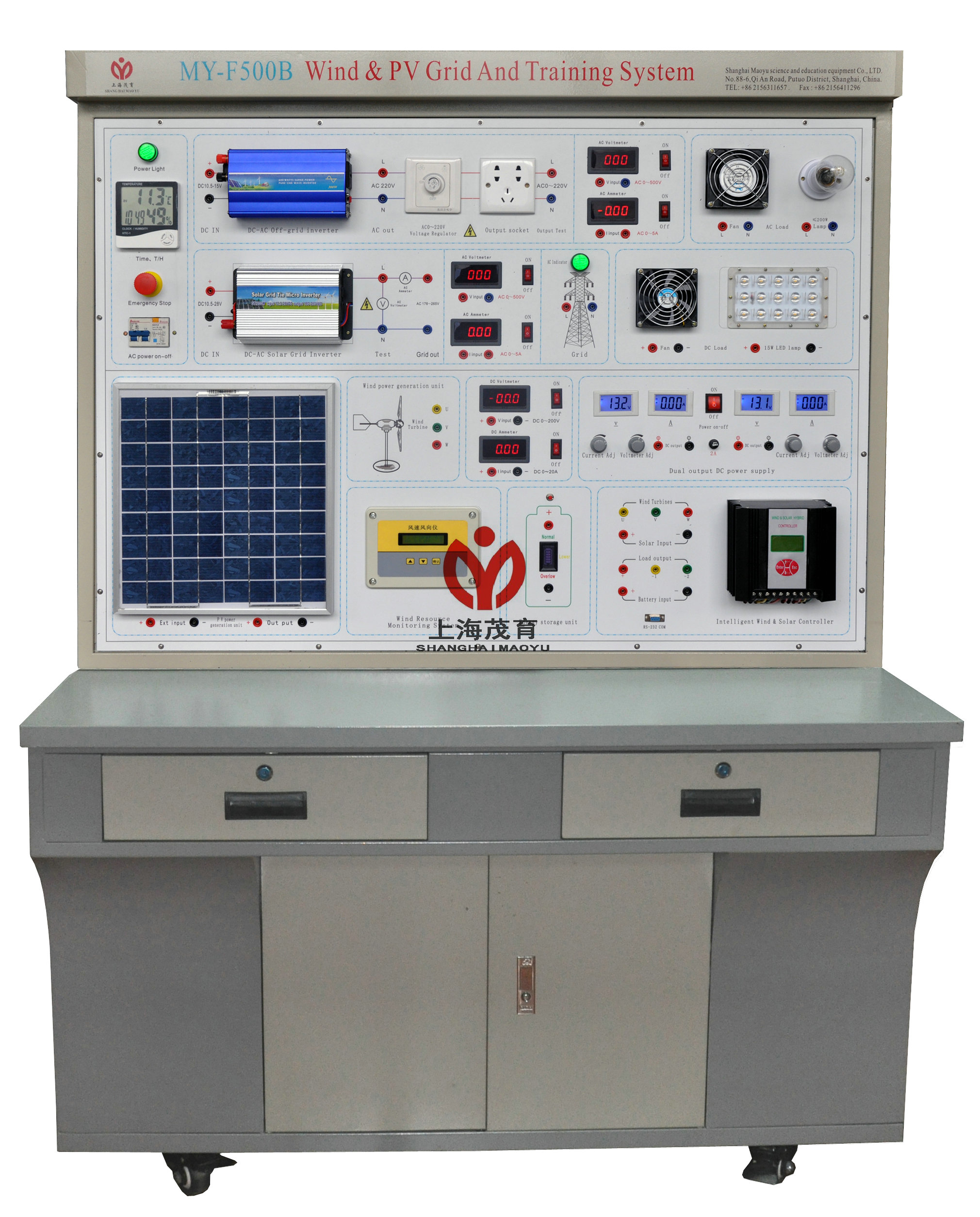

（風光互補發電實訓台）
一、風光互補發電測量與控製實訓係統,新能源實訓室設備,風光互補發電測量與控製實訓裝置主要技術規格參數：
1、係統規格
◆ 係統工作電壓：12/24V DC 220VAC
◆ 係統最大電流：10A
◆ 係統最大功率：500W
2、單晶矽太陽能電池規格
◆ 組件尺寸(L*W*H)：536*477*28mm×4
◆ 最佳功率：25W
◆ 最佳工作電壓：17.05±0.5V
◆ 最佳工作電流：1.43±0.10A，
◆ 短路電流：1.6±0.10A，
◆ 開路電壓：21.0±0.5V
太陽能電池
3、風機力發電機參數
◆ 額定功率：400(W)
◆ 額定電壓：12/24(V)
◆ 額定電流：33.3/16.7（A）
◆ 風輪直徑：1.5(m)
◆ 啟動風速：2.5(m/s)
◆ 額定風速：9.6(m/s)
◆ 安全風速：35(m/s)
◆ 發電機工作形式：永磁同步發電機
◆ 風葉旋轉方向：順時針
◆ 風葉數量：3（片）
◆ 風葉材料：玻璃增強聚丙烯材料
◆ 電機材料：鋁合金&不鏽鋼
永磁同步風力發電機
4、模擬風洞模塊
◆ 風量：32073 mз/h
◆ 風壓：388Pa
◆ 轉速：1450 r/min
◆ 功率：5.0kW
模擬風洞
5、風光互補控製器規格
◆ 工作電壓：12VAC
◆ 充電功率：400W
◆ 充電方式：PWM脈寬調製
◆ 充電最大電流 35A
◆ 過放保護電壓 11V
◆ 過放恢複電壓 12.6V
◆ 輸出保護電壓 16V
◆ 卸載開始電壓（出廠值）15.5V
◆ 卸載開始電流（出廠值） 15A
◆ 控製器設有蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關功能；
◆ 負載為100W以下的12V/24V直流負載，控製單元一通道為常開輸出，另一通道為多類定時輸出（光控開、光控關，定時開、定時關，）。
風光互補控製器
6、離網逆變電源
◆ 直流輸入電壓：10.8～16.8VDC
◆ 額定蔬出功率：300W
◆ 輸出電壓：110VAC
◆ 輸出波形：純正弦波
◆ 輸出頻率：50Hz
◆ 工作效率：85%
◆ 功率因數：>0.88
◆ 波形失真率≤5%
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度：﹤90﹪（25℃）
◆ 保護功能：極性反接、短路、過熱、過載保護
離網逆變電源
7、並網同步逆變電源
◆ AC標準電壓範圍： 90V-140V/180V-260VAC
◆ AC頻率範圍： 55Hz~63Hz/45Hz~53Hz
◆ 輸出電流總諧波失真： THDIAC <5%
◆ 相 位 差： <1%
◆ 島效應保護： VAC;f AC
◆ 輸出短路保護： 限流
◆ 顯示方式： LED
◆ 待機功耗： <2W
◆ 夜間功耗： <1W
◆ 環境溫度範圍： -25 ℃~60℃
◆ 環境濕度： 0~99%(Indoor Type Design)
並網同步逆變電源
8、太陽能電池自動跟蹤模塊
◆ 跟蹤方式：雙軸全自動跟蹤
◆ 跟蹤精度：±1°
◆ 水平回轉角度：360°
◆ 俯仰角度：180°
◆ 傳動機構自重：8Kg （不含支架與電池板）
◆ 最大承重：25Kg（可裝120W以下的電池板）
◆ 電機供電電源：DC 12V
◆ 控製器供電電源：DC 12V
◆ 係統年平均耗電量：0.1W
◆ 抗風等級：10級
◆ 工作高度1695㎜，最低工作高度1500㎜，承載8㎏，淨重1.8㎏，
◆ 模擬小太陽模塊：220VAC 150W金鹵燈或500W自然色投光燈
雙軸跟蹤支架
9、測風係統模塊
◆ 測量範圍 風速：0～60m/s 風向：0～360°
◆ 精 度 ±0.1m/s ± 3°
◆ 工作電源：AC 220V±20% 50HZ， DC24V、12V、5V或其他供電。
◆ 記錄間隔： 1分鍾～240分鍾連續可設置
◆ 內部存儲： 4M bit
◆ 通訊接口： RS-232/485/USB通訊
◆ 環境溫度： -40℃～50℃
◆ 轉速傳感器：0～5000 風力發電機轉速檢測顯示（室內）
測風係統
10、電表規格
◆ 電流表：× 3個，2A， 顯示模式︰0.5”LED
◆ 電壓表：× 3個，20V，顯示模式︰0.5”LED
◆ 溫度表：× 1個，0～99.9℃
11、負載：
◆ 風扇：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交通燈：2組(R,G,B)，額定電壓：12V，工作電流：0.25A，功率：3W
◆ 蜂鳴器：×1個
◆ 馬達：×1個，額定電壓：12/24V，工作電流：0.25A，功率：3W
◆ 交流線性電阻負載：3～15～120W
◆ 直流模擬負載：12V/24V/28WLED路燈板
12、電池：閥控式密封鉛酸蓄電池
◆ 額定電壓：12V
◆ 額定容量：100Ah
◆ 充電方法（恒壓），循環︰最大充電電流為5.6A
13、無線監控：
高性能風光互補智能控製器，含PC端Zigbee無線監控模塊，與太陽能教學模塊Zigbee發射模塊，透過IEEE802.15.4標準無線協定截取I(電流)V(電壓)值至PC端顯示以便監控。
14、係統外形尺寸；長1400×寬550×高1700（㎜）附滾輪方便推動至戶外教學。
15、監控軟件
◆ PC監控模塊：監控主機、監控軟件。
◆ 顯示內容：蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率，能量模擬圖，當前風速（米/秒），當前風向（度），當前風力資源平估。
1、永磁同步風力發電機係統運行過程風能量變換演示和實驗
實驗1、 風速即轉速與與出功率關係實驗
實驗2、發電機轉速與輸出電壓關係實驗
實驗3、發電機轉速與輸出電流關係實驗
實驗4、發電機轉速與輸出電壓頻率關係實驗
實驗5、風速即轉速與與出功率關係實驗
實驗6、發電機轉速與輸出電壓關係實驗
實驗7、發電機轉速與輸出電流關係實驗
實驗8、發電機轉速與輸出電壓頻率關係實驗
2、太陽能電池控製運行過程光能量變換演示和實驗
實驗1、光伏電池的伏安特性；
實驗2、光伏發電的負載特性測試；
實驗3、光伏電池輸出功率與入射角的關係；
實驗4、輸出功率與光照強度的關係；
實驗5、最大功率點跟蹤實驗測試；
實驗6、控製器原理實驗；
實驗7、蓄電池充放電控製實驗；
實驗8、蓄電池保護實驗；
實驗9、光伏陣列設計實驗；
實驗10、太陽能照明係統設計；
實驗11、太陽能係統電器負載實驗；
實驗12、綜合實驗；
實驗13、追日實驗；
