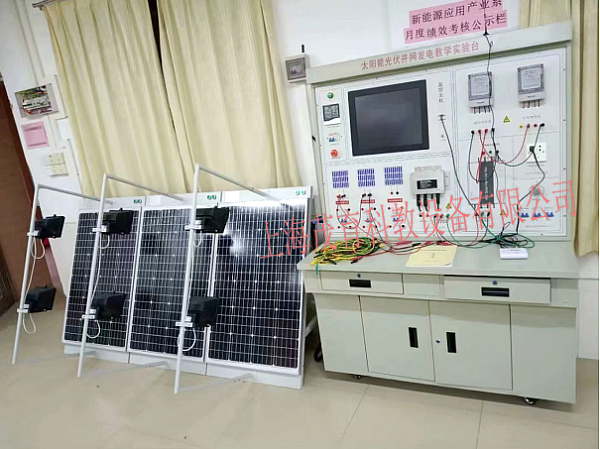

（A型）

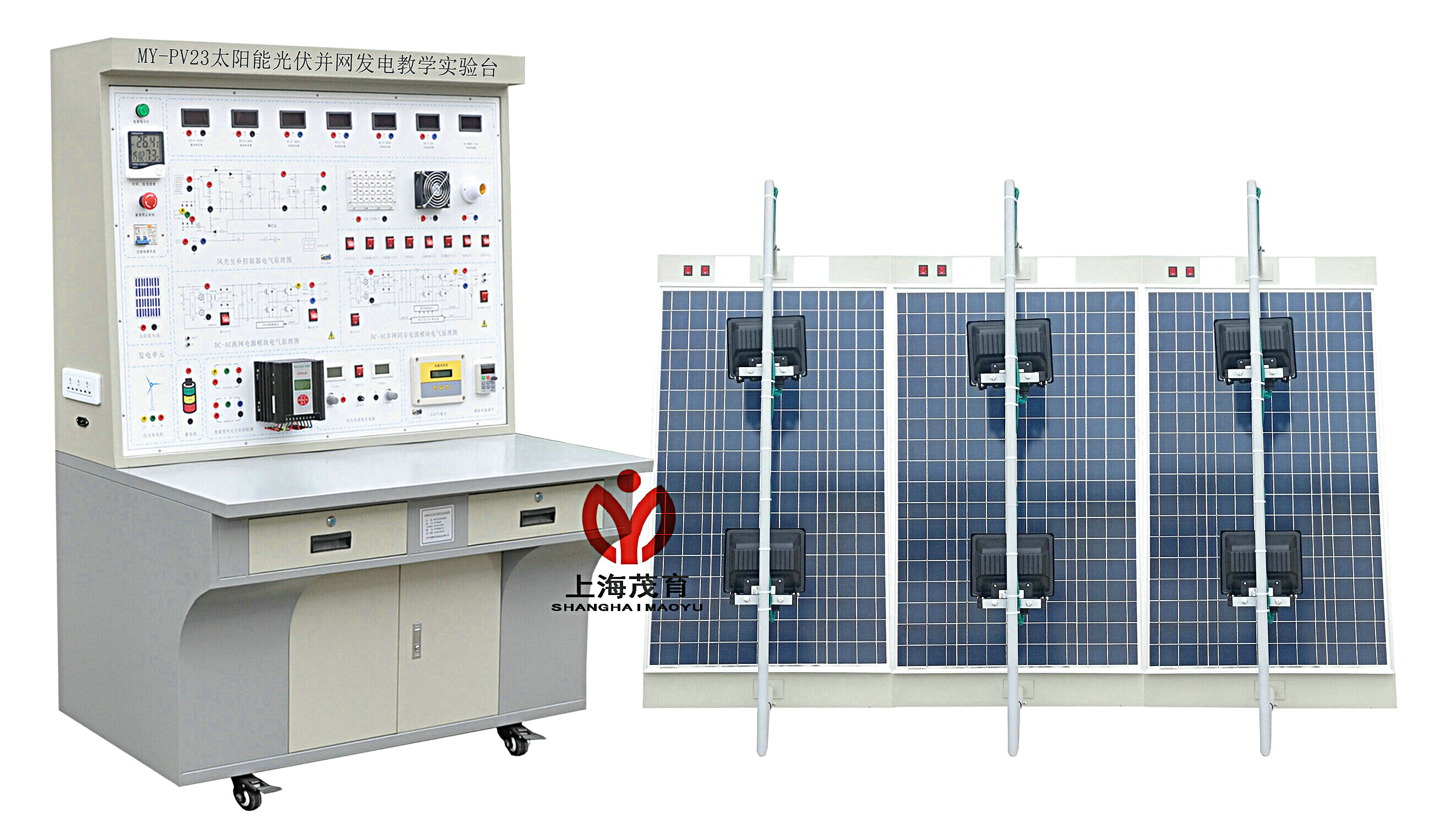

（B型）
本實驗台主要適合於職高、大學、研究生、企業技工以太陽能發電為主課題的研究和培訓。
二、太陽能光伏並網發電教學實驗台,太陽能光伏並網發電教學實驗設備,太陽能光伏並網發電教學實驗裝置教學及研究實訓項目：
1、光伏能量變換實驗
實驗1、光伏陣列單元組成原理。
實驗2、太陽能光電池能量轉換組合原理。
實驗3、陣列電子最大功率跟蹤器原理。
實驗4、陣列匯流與防雷接地原理。
實驗5、陣列結構件、防腐安裝原理。
實驗6、最大功率跟蹤器與光伏轉換提效實驗。
實驗7、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。
實驗8、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。
實驗9、在不同季節環境溫度變換下對光伏能量轉換的影響實驗。
實驗10、陣列低、中、高通過開關組合後能量變換實驗。
實驗11、光感儀和風速傳感儀各自作用實效實驗。
2、同步逆變電源實驗
實驗1、逆變電源單元組成原理。
實驗2、逆變電源MPPT的最大功率跟蹤控製方法的實驗。
實驗3、逆變電源輸出功率與光伏能量變換的實驗。
實驗4、MPPT與電子跟蹤器有效結合和分離控製方麵的比較實驗。
實驗5、晴天，多雲，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗6、逆變器並入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。
實驗7、逆變電源直流輸入欠電壓控製實驗。
實驗8、輸入電壓為額定值，負荷滿載時距離設備水平位置1m處，的噪聲測試實驗。
三、太陽能光伏並網發電教學實驗台,太陽能光伏並網發電教學實驗設備,太陽能光伏並網發電教學實驗裝置運行技術條件（單相輸出）：
◆ 光伏陣列輸出電壓 22VDC
◆ 並網輸出電壓180～260VAC
◆ 並網頻率範圍47.8～51.2Hz
◆ 效率94.5%
◆ 功率因數>0.99
◆ 最大功率跟蹤10.8～28VDC
◆ 工作環境：溫度-20℃～50℃
◆ 相對濕度﹤90﹪（25℃）
◆ 保護功能： 防雷、極性反接、短路、漏電、過熱、孤島效應、過載保護、電網過欠壓、電網過欠頻保護、接地故障保護等。
1）光伏陣列單元： 在室外修建約3平方米的平台或者陽台，安裝支架，鋪設總峰值功率為300W的光伏陣列。 在條件允許的情況下，光伏陣列可選用三種不同類型的太陽能電池進行實驗（單晶矽、多晶矽、非晶矽）。
2）逆變控製單元：係統根據實驗的需要，通過開關單元的開和關，最多可以實現 3台不同型號和產地的並網逆變器同時運行，配備同時並網通道，可滿足對比實驗和各種數據采集的需要。
3）開關控製單元：所有係統內外單元的引線經隔離開關接至各自的跳線端子上，在實驗過程中，一旦發生漏電、短路、過流、過熱情況，開關自動斷開電源，起到保護儀器儀表和人身的安全。
4）方陣連接單元：示意接線麵板上,最小單元的引線經隔離開關接至各自的跳線端子，根據實驗的需要，可以用跳線自由地組合成不同開路電壓17.5～60VDC ，峰值功率50～300W的係統。
5）顯示單元：方陣電壓、電流。逆向交流電壓、電流、頻率、功率、無功。正向交流電壓、電流、頻率。設備工作溫度、電池方陣溫度、實驗室溫度和濕度、實驗記時時鍾、逆向電量計量、正向電量計量。
