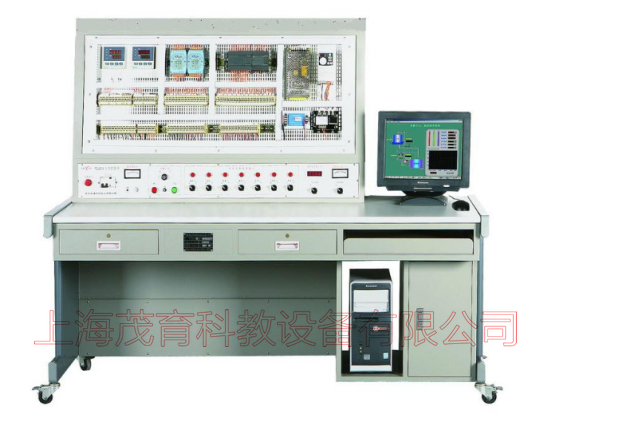

多策略過程控製集成係統實訓台,多策略過程控製集成係統實訓裝置
2022-07-11 10:26
隨著科學技術的不斷發展，現代工業生產中的自動化程度越來越高，控製策略趨於多樣化，為了能夠讓學生更全麵的掌握各種各樣的過程控製策略，我們將各種常見控製器融合組成"MYG-70型多策略過程控製集成係統實訓平台"，能讓學生對多策略的過程控製集成係統有深刻的認識，熟練掌握過程控製裝備上位控製係統的安裝、調試、控製及設計，從而對整個控製係統融會貫通，為將來走向工作崗位打下了堅實的基礎。
二、多策略過程控製集成係統實訓台,多策略過程控製集成係統實訓裝置,多策略過程控製集成係統實訓設備係統特點：
學生通過使用本實訓平台，能對多策略過程裝備進行安裝、調試、控製及設計等一係列過程實訓，不僅加強了動手能力的鍛煉，而且實現了對整個控製係統全方位的認識，並能進一步讓學生自己組合和設計各種不同的實訓內容。本裝置具有如下特點：
1.具有完善的人身安全保護功能和設備安全保護功能，確保實訓的順利進行
2.控製台采用網孔板敞開式的結構設計，使控製台更加直觀，便於理解
3.控製係統包含：智能儀表控製係統、遠程數據采集控製係統、西門子S7-200PLC控製係統等等
4.采用控製係統組合掛接及接拆線的形式提高學生動手技能
三、多策略過程控製集成係統實訓台,多策略過程控製集成係統實訓裝置,多策略過程控製集成係統實訓設備技術性能：
輸入電壓：單相三線～220V±10％ 50Hz
工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
整體尺寸：179cm×72.5cm×156cm
裝置容量：＜3kVA
四、多策略過程控製集成係統實訓台,多策略過程控製集成係統實訓裝置,多策略過程控製集成係統實訓設備係統組成：
控製係統：
電源控製部分
漏電保護器：1個
控製開關：若幹
儀表控製係統：1套
遠程數據采集模塊：1套
西門子S7-200PLC：1套
RS485/232轉換器：1個
PC/PPI通訊電纜：1根
三菱變頻器：1個，通過改變泵的轉速來控製管路流量大小（被控對象中的電動調節閥同樣可以對管路流量大小進行控製，電動調節閥與變頻器可任選其中一種作為控製流量的執行器，也可以兩種都選）
單相調壓模塊：1套，控製鍋爐電加熱管的輸入電壓
各種模塊輔助安裝件：若幹
各種電源線：若幹
被控對象：
與"MYGCK-01B型 過程裝備安裝調試技能實訓裝置"配套使用
五、多策略過程控製集成係統實訓台,多策略過程控製集成係統實訓裝置,多策略過程控製集成係統實訓設備實訓項目：
實訓裝置的結構組成和係統認識
儀表的認識
智能調節儀的認識
遠程數據采集模塊的認識
S7-200PLC可編程控製器的認識
儀表的安裝布線技能實訓
智能調節儀的安裝布線
遠程數據采集模塊的安裝布線
S7-200PLC可編程控製器的安裝布線
儀表的使用
智能調節儀的使用
遠程數據采集模塊的使用
S7-200PLC可編程控製器的使用
自動控製技能實訓
單回路與串級控製係統概述
液位定值控製（智能調節儀控製、遠程數據采集控製、S7-200PLC控製）
管道流量定值控製（智能調節儀控製、遠程數據采集控製、S7-200PLC控製）
溫度定值控製（智能調節儀控製、遠程數據采集控製、S7-200PLC控製）
液位與管道流量串級控製（智能調節儀控製、遠程數據采集控製、S7-200PLC控製）
加熱水箱溫度與流量串級控製（智能調節儀控製、遠程數據采集控製、S7-200PLC控製）
MCGS工控組態軟件組態和控製技能實訓
實時數據庫組態
圖形動畫、報表、曲線、報警組態
設備通訊組態
腳本程序應用組態
