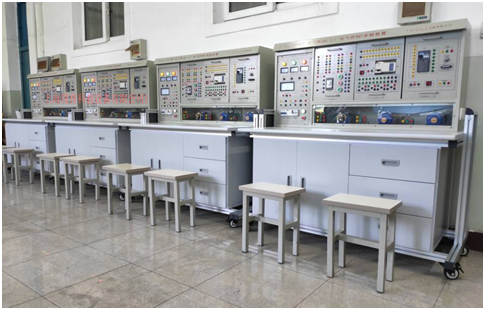

機床電氣控製實訓裝置,機床電氣控製實訓設備
2022-07-17 08:26
本裝置綜合了目前大中專院校“電力拖動”、“工廠電氣控製技術”、“繼電接觸控製”“PLC可編程控製器”“HMI人機界麵”等課程實驗大綱的要求，特別適用於各院校現階段實驗設備的更新改造，為高等專業學校、職業技術學院、技能培訓新建或擴建實驗室，迅速開設實驗課程提供了理想的實驗裝置。本裝置充分培養學生的動手能力，可完成工科專業多課程如“電力拖動”、“電氣控製技術”等實驗。
二、機床電氣控製實訓裝置,機床電氣控製實訓設備,機床電氣控製實訓台功能特點：
1、綜合性強：本實驗裝置綜合了目前國內各類院校工廠電氣控製課程的全部實驗項目，
用戶可根據需要選購實驗部件，實驗的深度可根據需要作靈活調整，普及與提高可根據教學的進度有機地結合。
2、科學性強：裝置占地麵積少，節約實驗用房，減少基建投資；實驗室整齊美觀，改善實驗環境；實驗內容豐富，設計合理，除了加深理論知識外，還可結合實際情況開設出設計性、綜合性實驗。
3、安全性強：設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有的保護功能，使用安全可靠。電機裝在實驗台內，用透明有機玻璃做隔離麵板，電機運轉情況一目了然，又提高安全性。
1、輸入電源：三相四線(或三相五線) ～380V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、外形尺寸：135×72×155cm3
4、裝置容量：＜1.0KVA
1．閘刀開關正轉控製線路
2．接觸器點動正轉控製線路
3．具有自鎖的正轉控製線路
4．具有過找保護的正轉控製線路
5．倒順開關控製正反轉控製線路
6．接觸器聯鎖的正反轉控製線路
7．按鈕聯鎖的正反轉控製線路
8．按鈕接觸器複合聯鎖控製線路
9．自動往返行程控製線路
10．接觸器控製串聯電阻降壓起動線路
11．時間繼電器控製串聯電阻降壓控製線路
12．手動Y/△降壓起動
13．接觸器控製Y/△降壓起動
14．時間繼電器控製Y/△降壓起動
15．QX3-13型Y/△自動起動控製線路
16．半波整流能耗製動控製線路
17.控製電路聯鎖控製線路
18.主電路聯鎖控製線路
19．全波整流能耗製動控製線路
20．C620車床電氣控製線路
21．手動降壓起動
22．單相運行反接製動控製線路
23．電動葫蘆電氣控製線路
24．C6163車床電氣控製線路
25．基本指令編程聯係
26．PLC的三相異步電動機直接點動與自鎖控製
27. PLC的三相異步電動機的正、反轉控製
28. PLC的三相異步電動機的星形-三角形降壓起動控製
29.PLC的三相異步電動機帶延時正、反轉控製
30.PLC的三相異步電動機帶限位自動返回控製
31.三相異步電機變頻調速實驗
32.PLC、變頻器的電機拖動與控製實驗
五、機床電氣控製實訓裝置,機床電氣控製實訓設備,機床電氣控製實訓台的配備：
本裝置主要由電源儀器控製屏、掛箱、實驗桌、電機及專用導線組成。
（一）電源儀器控製屏
控製屏為雙層亞光密紋噴塑結構，鋁質麵板，為實驗提供三相交流電源、測量儀表及安全保護裝置。
1、三相電源輸入指示燈，指示外部電源與實驗通斷情況。
2、三相線電壓指示交流電壓表，450V，3隻。
3、三相四線電源輸出，具有過載、短路、漏電保護。
4、5A交流電流表1隻。
5、四路電流測量插座。
（二）實驗桌
實驗桌主體為雙層鐵質亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，造型美觀大方。
（三）實驗掛箱
1、繼電接觸控製（一）
熔斷器五隻，按鈕一隻（綠），變壓器一隻（380/36+6.3），轉換開關一隻，信號燈三隻，整流電路，能耗製動電阻（510Ω/50W），交流接觸器一隻，熱繼電器一隻。
2、繼電接觸控製（二）
行程開關四隻，倒順開關一隻，熱繼電器一隻。各器件的工作端子均已引到麵板上，供實驗接線用。
3、繼電接觸控製（三）
交流接觸器三隻，通電延時時間繼電器一隻，控製按鈕三隻（二綠一紅）。各器件的工作端子均已引到麵板插座上，供實驗接線用。
4、PLC控製掛箱
PLC主機選用三菱 FX1N-40MR 內置數字量I/O（輸入24/輸出16路），配套SC-09通信編程電纜
5、變頻器掛箱：D720S 0.4KW
6、交流三相鼠籠電機二台（Y/△ 380V /180W），固定在控製屏右下方，透過透明有機玻璃能看清電機的工作狀況。
7、實驗連接線：采用高可靠護套結構手槍插連接線，裏麵采用無氧銅抽絲而成，頭發絲般的多股線，外包聚氯乙烯絕緣層，具有柔軟、耐壓、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸優良。
8、工具：配備MF-47萬用表一隻，尖嘴鉗一把，″–、+″字螺絲刀各一把。
