熱水供暖循環係統綜合實訓裝置,熱水供暖循環係統綜合實訓係統

一、熱水供暖循環係統綜合實訓裝置,熱水供暖循環係統綜合實訓係統,熱水供暖循環係統綜合實訓設備產品概述：

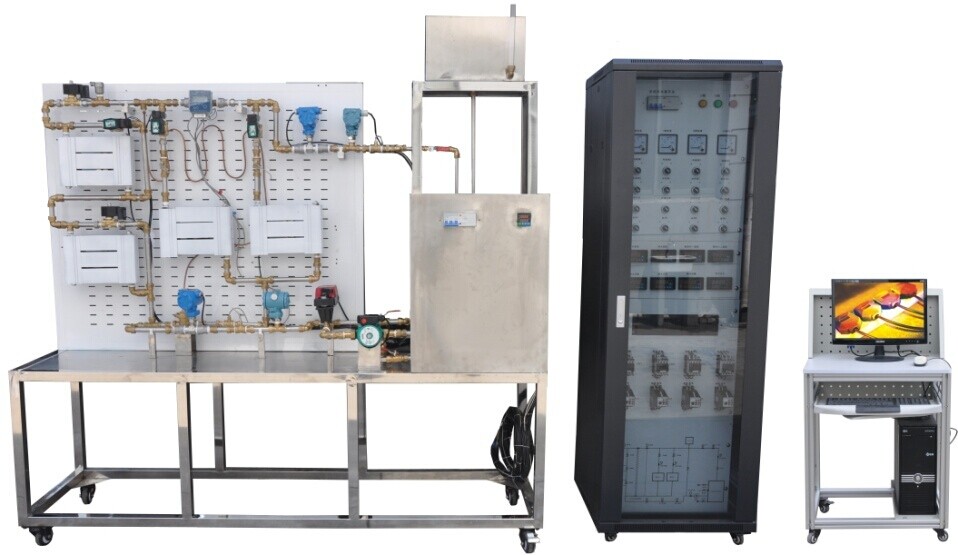

本裝置以智能儀表為控製核心，上位機組態軟件作為監控界麵，實時顯示工作狀態與運行參數。係統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，並設有膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的係統形式。適用於高職院校、職業學校空調工程專業、供熱通風和建築專業等相關課程的教學實訓。

二、熱水供暖循環係統綜合實訓裝置,熱水供暖循環係統綜合實訓係統,熱水供暖循環係統綜合實訓設備技術性能：

1、輸入電源：三相四線～380V±10% 50Hz

2、工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m

3、裝置容量：＜10kVA

4、設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。

三、熱水供暖循環係統綜合實訓裝置,熱水供暖循環係統綜合實訓係統,熱水供暖循環係統綜合實訓設備係統配置：

1、實訓台

實訓台采用不鏽鋼拚合結構，整個供暖係統布置在網孔板上。

2、係統

係統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控製閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。

主要設備的技術參數如下：

(1) 電熱水鍋爐
