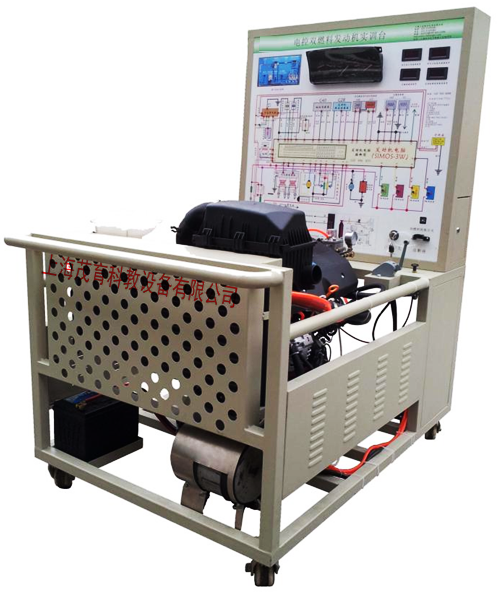

本實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用捷達電控汽油發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。捷達發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。
通過捷達發動機實訓台的演示，可清楚了解捷達發動機內部的結構與功能，便於學生較快地掌握捷達發動機的構造和原理，提高學生對發動機的初步認識，使學生了解捷達發動機起到更直觀更深入的教學目的，是各汽車學校對捷達發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、捷達電控汽油發動機實驗台,捷達電控汽油發動機實驗設備,捷達電控汽油發動機實驗裝置功能特點：
1、真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2、實訓台由發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。
3、實訓台麵板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理；麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色係統電路圖。
4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
5、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。
6、實訓台麵板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速等參數變化；
7、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8、實訓台配備有電源總開關、防護保護裝置。
9、實訓台底座采用鋼結構焊接,正前方/兩側焊接圓形護手杆，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
1、工作電源：直流12V(蓄電池：60AH 12V）
2、燃油標號：依發動機型號
3、油箱容積：10
4、工作溫度：-40℃～+50℃
5、鋼管：40*40*3mm
6、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
7、移動腳輪：120*80mm
8、外形尺寸：1500×1000×1700mm
