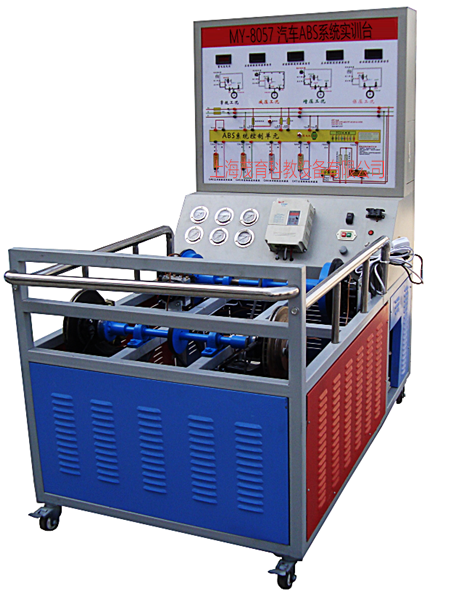

一、ABS係統實訓台,汽車ABS係統實訓裝置,ABS製動係統實訓設備產品概述：

本實訓台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用桑塔納2000ABS製動係統為主體材料，采用四通道的ABS調節回路，四輪單獨調節。ABS係統能夠正常運行，可模擬ABS係統的工作過程。實訓台可進行實踐操作，真實展示ABS製動係統的組成結構和工作過程。通過實訓台的演示，可清楚了解內部的結構與功能，便於學生較快地掌握自動ABS製動係統的構造和原理，提高學生對ABS製動係統的初步認識，使學生了解ABS製動係統起到更直觀更深入的教學目的，是各汽車學校對ABS製動係統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、ABS係統實訓台,汽車ABS係統實訓裝置,ABS製動係統實訓設備結構組成：

該設備由桑塔納2000ABS閥體總成、ABS控製單元、前碟後鼓製動機構、輪速傳感器及信號盤；麵板鐵櫃、彩色原車電路原理圖、油壓原理圖、調速電機、變頻器及經高溫噴塑處理帶滾輪台架等組成。
三、ABS係統實訓台,汽車ABS係統實訓裝置,ABS製動係統實訓設備功能特點：

1、主缸油壓與分缸油壓實時指針式壓力表顯示；
2、液壓泵工作狀態通過LED燈顯 示；
3、彩色原車電路原理圖，油壓原理圖
4、輪速通過調速電機進行調整；
5、自動斷電保護裝置，避免電機反拖，有效保護電器元件；
6、ABS故障燈顯示故障；
7、外接式電腦檢測端子便於檢測電路電壓或電阻；
8、OBD數據輸出接口，便於通過專用檢測儀器進行檢測。
9、故障模擬係統可模擬實際運行工況，設置多種實車ABS係統常見故障。具體內容詳見故障模擬設置裝置說明。
10．實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
11．可進行ABS製動係統排空及調整、係統匹配等實訓。
四、ABS係統實訓台,汽車ABS係統實訓裝置,ABS製動係統實訓設備技術參數：

1、外形尺寸1650×1000×1850mm（長X寬X高）
2、電機：3.5KW變頻電機
3、電機電源：380V
4、ABS係統電源：60AH蓄電池
5、外接電源：交流220V±10% 50Hz
6、工作電壓：直流12V
7、工作溫度：-40℃-+50℃
8、鋼管：40*40*3mm
9、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
10、移動腳輪：120*80mm
