帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備
2022-07-25 10:09
本實驗台是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用帕薩特01N自動變速器為基礎，調速三相電機為動力源，可對自動變速器進行檔位顯示、換檔等各項測試工況實際操作。真實展示電控自動變速器組成結構和原理及工作過程。通過實訓台的演示，可清楚了解內部的結構與功能，便於學生較快地掌握自動變速器的構造和原理，提高學生對自動變速器的初步認識，使學生了解自動變速器起到更直觀更深入的教學目的，是各汽車學校對自動變速器係統理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備,帕薩特01N自動變速器實驗裝置結構組成：
二、帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備,帕薩特01N自動變速器實驗裝置結構組成：

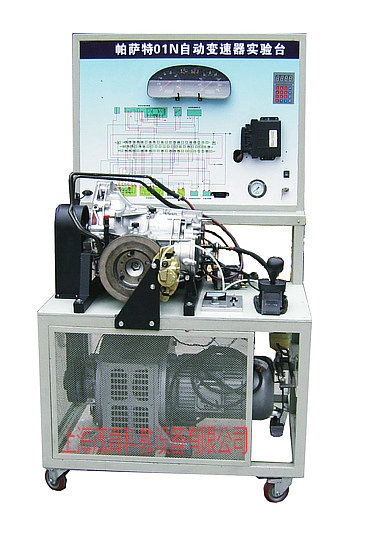

該設備采用帕薩特01N自動變速器總成、自動變速器控製單元、掛檔杆總成、變速器油散熱裝置、組合儀表、三相調速電機、節氣門體總成、發動機曲軸傳感器及信號盤、診斷座、壓力表、故障設置係統、原車電路原理圖板及檢測端子、移動台架等。配任務驅動教學模式的實訓指導書及台架操作說明書。各傳感器及執行器安裝數字顯示表、台架安裝主油道壓力表、帶鎖止萬向的腳輪、不鏽鋼護手、台架高溫及轉動等部位加裝防護裝置。
三、帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備,帕薩特01N自動變速器實驗裝置功能特點：
三、帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備,帕薩特01N自動變速器實驗裝置功能特點：
1.自動變速器正常運轉，二極管顯示電磁閥工況。
2.故障模擬係統可模擬實際運行工況，設置多種實車自動變速器常見故障。具體內容詳見故障模擬設置裝置說明。
3.指針式壓力表指示主油道壓力值。
4..實訓台麵板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理。
5.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。
6．配備原車診斷座，可使用電腦診斷儀對自動變速器電控係統讀取故障碼和數據流等。
7.實訓台加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
8．變速器可進行各項實際操作的實訓項目。變速器可進行換檔/自動升降檔等實際測試。
9.實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備,帕薩特01N自動變速器實驗裝置技術參數：
2.故障模擬係統可模擬實際運行工況，設置多種實車自動變速器常見故障。具體內容詳見故障模擬設置裝置說明。
3.指針式壓力表指示主油道壓力值。
4..實訓台麵板上繪有彩色噴繪電路圖，噴繪圖加裝有機玻璃保護，學員可直觀對照電路圖和發動機實物，認識和分析控製係統的工作原理。
5.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器，如電阻、電壓、電流、頻率、波形信號等。
6．配備原車診斷座，可使用電腦診斷儀對自動變速器電控係統讀取故障碼和數據流等。
7.實訓台加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
8．變速器可進行各項實際操作的實訓項目。變速器可進行換檔/自動升降檔等實際測試。
9.實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、帕薩特01N自動變速器實驗台,帕薩特01N自動變速器實驗設備,帕薩特01N自動變速器實驗裝置技術參數：
1、外形尺寸：1200×900×1700mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
6、鋼管：40*40*3mm
7、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：120*80mm
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃-+50℃
5、三相異步電動機：電壓：AC 220V/380V 50Hz、電流：11.8A/6.8A、功率：3KW、轉速：1420r/min
6、鋼管：40*40*3mm
7、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
8、移動腳輪：120*80mm
