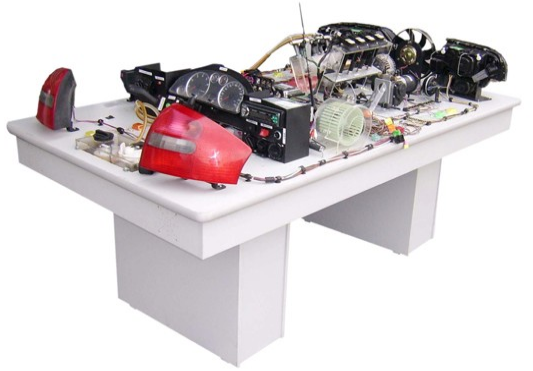

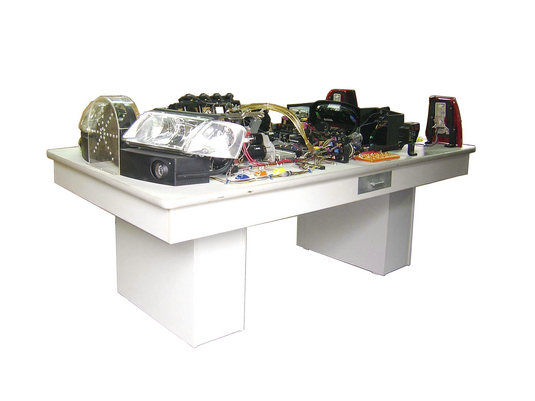

帕薩特B5全車仿真電路實驗台,汽車仿真電路實驗裝置
2022-07-26 10:25
1、使用環境：溫度-5℃～40℃；濕度≤80％
2、汽車型號：帕薩特B5
3、工作電壓：220V
4、頻率：50/60HZ；
5、功率：350W
6、實驗台尺寸：2200MM×1100MM×850MM（長×寬×厚）
1、燈光係統
2、儀表係統
3、充電係統
4、起動係統
5、電動車窗係統
6、雨刮係統
7、中央繼電器保險絲盒
8、點火係統
9、發動機電控噴油係統
10、音響係統
11、發動機冷卻係統
12、OBDⅡ 電腦診斷座等,
13、點火開關
14、測端子
15、故障設置盒總成
16、使用說明書及實驗指導書等等。
可進行帕薩特B5型電控汽油噴射係統的實驗教學，實習台按照汽車標準電器線路用實物安裝而成。
1、燈光照明係由各實物開關和模擬開關等控製，可設置線路故障。
2、起動充電係可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。
3、發動機點火係可直觀火花塞點火情況，並可設置相應故障。
4、發動機燃油供給係配有透明有機玻璃油箱與透明回油管路，可直觀各噴油器噴油過程，節氣門對噴油量的作用，噴油泵斷路故障等。
5、儀表信號通過各傳感器采用模擬信號，並可設置相應故障。
6、教師可對實驗台上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因後排除故障。
