小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備

小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備,小型冷庫製冷係統綜合實訓考核台是根據職業教育課程改革和教材建設規劃"的教學要求，根據製冷類行業維修技術的特點，針對空調電氣控製以及製冷係統的安裝與維修進行設計，強化了學生對空調係統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。適合中高職院校及技工學校的製冷技術、製冷流體機械、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。
二、小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備,小型冷庫製冷係統綜合實訓考核台功能特點：
1、該實訓考核裝置具有電力拖動控製、PLC控製和觸摸屏控製三種控製方式，配溫度傳感器及采集模塊，可進行數據采集
2、直觀性強：裝置采用敞開式設計，控製電路及製冷管路係統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件
3、實訓性強：可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿真
三、小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備,小型冷庫製冷係統綜合實訓考核台基本配置及功能：

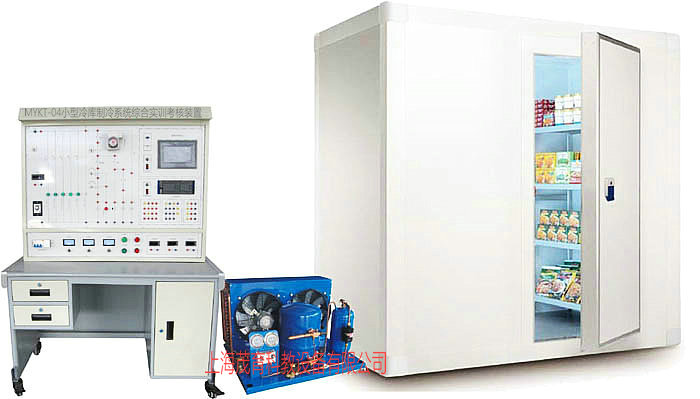

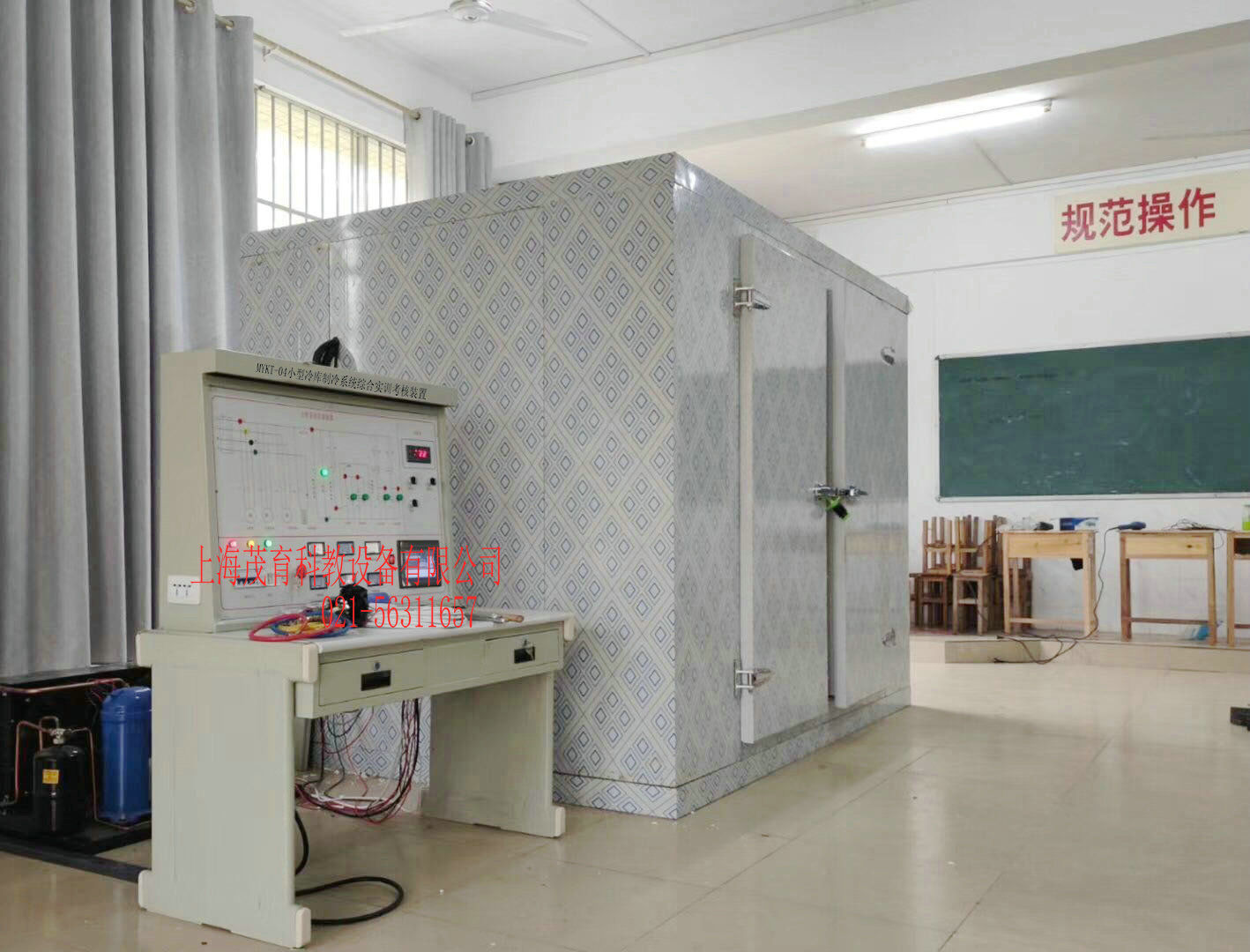

實訓裝置主要由控製台、風冷製冷機組、拚裝式冷庫、主機實訓模塊、溫度和傳感器采集模塊及實訓模塊等組成
1、電源控製部分：
（1）交流電源：提供控製屏工作所需的三相交流電源，可由電源總開關來控製。配有三隻指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體係：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2、測量儀表：
（1）指針式電壓表：量程0～450V
（2）真空壓力表：量程-0.1～1.5Mpa
（3）真空壓力表：量程-0.1～3.5Mpa
（4）采用PT100傳感器，測量範圍-50～150℃
3、小型冷庫電氣控製考核板：
可以了解壓縮機、風冷冷凝器、視液鏡、儲液器、幹燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成。
4、風冷製冷機組：
包含3匹全封閉製冷壓縮機、風冷冷凝器、視液器、幹燥過濾器、供液電磁閥、熱力膨脹閥、手閥，的工作模式。
5、風冷冷凝器機組，電加熱係統。
6、主機實訓模塊：微電腦工業自動化冷庫控製器、數碼顯示三位數碼管+負號+狀態指示，具有製冷、化霜、風機、報警功能　包含3匹全封閉製冷壓縮機、風冷冷凝器、視液鏡、儲液器、幹燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成
7、拚裝式冷庫：庫體尺寸為192×192×220cm，內部裝有庫燈、風機盤管蒸發器、化霜加熱絲等，冷庫外麵留有出水口
8、主機實訓模塊：配置三菱FX2N48R的升級版三菱FX2N3U-48主機，，配套PC/PPI編程電纜。可以進行單獨的PLC實訓和觸摸屏實訓；通過組態軟件用戶可以進行二次開發，通過連接PLC進行模擬仿。
9.、溫度采集模塊: 配置三菱FX2N-4AD-PT模擬量模塊，集成4路模擬量輸入
10、壓力采集模塊: 配置三菱FX2N-2AD模擬量模塊，集成4路模擬量輸入
11、觸摸屏實訓模塊：配置7英寸STN256色觸摸屏，一個RS-485通信口（與PLC通信），一個RS-232通信口
12、實訓桌：
實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；設有兩個大抽屜，用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還有四個萬向輪，便於移動和固定。
四、小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備,小型冷庫製冷係統綜合實訓考核台技術指標：
1、工作電源：三相五線380V±10%，50Hz
2、整機容量≤3.8KVA
3、人身安全保護功能，具有漏電保護裝置。
4、環境濕度：-30℃~40℃
5、相對濕度：≤85%（25℃）
6、空縮機功能：3匹壓縮機
7、製冷劑類型：F22。．．
8、冷庫外形尺寸：200cm×200cm×220cm
9、實訓桌，1600*70*80

五、小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備,小型冷庫製冷係統綜合實訓考核台功能：

1、具有溫度數碼顯示，即溫度巡測器可檢測冷庫各關鍵部位的工作溫度，提供實測數據。

2、具有壓力檢測功能，檢測冷庫機組的高壓壓力和低壓壓力，為實驗、實訓提供數據分析。

3、具有電源、電壓檢測功能，顯示冷庫實地工作電壓及電流、觀察機器是否正常工作。

4、具有自動控製及故障實訓功能（詳見實驗指導書）。

5、將冷庫係統全方位解剖，使學生充分了解和掌握冷庫的結構、運行原理、使用方法、故障原因及排除方法。

6、視液鏡能觀察冷庫製冷時製冷液的流動方向。

7、冷庫能在設定的模式下自動開停，自動保溫功能。

8、冷庫保溫板，采用活動組裝保溫板組裝拆裝方便。

9、控製電路、控製電路采用微機控製

六、小型冷庫製冷係統綜合實訓考核裝置,製冷製熱實訓設備,小型冷庫製冷係統綜合實訓考核台實驗實訓項目：

1、冷庫不工作
