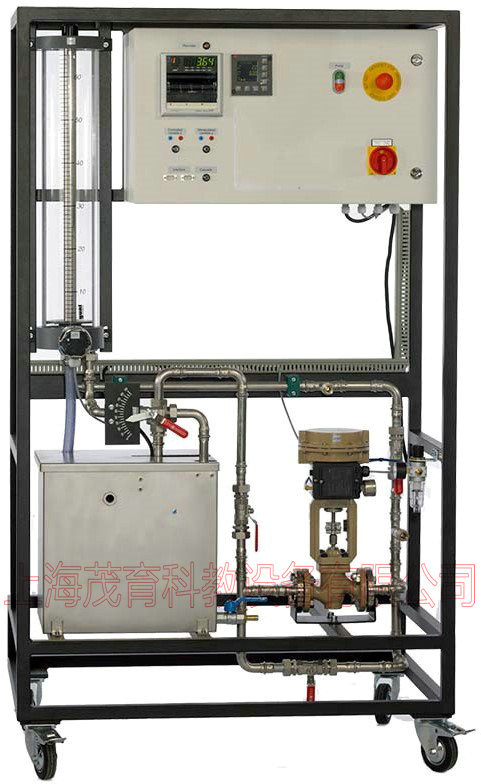

一、氣動薄膜控製閥與電氣安裝閥門定位調校實訓裝置,製冷製熱實訓台,氣動薄膜控製閥與電氣安裝閥門定位調校實訓設備產品概述：
本裝置的設計結合了目前大中專院校《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《非電量測量與控製技術》、《過程控製》等課程實訓大綱的要求。通過該實訓裝置的使用和學習，學生能夠掌握有關化工儀表及自動化的基本知識，對有關儀表的安裝、調試及使用有一定的了解，並對化工生產中如何進行液位、溫度、壓力和流量等參數的自動化控製有基本的認識。
氣動執行器是用壓縮空氣驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控製器的控製信號,實現準確的定位。手輪機構的作用是當控製係統因停電、停氣、控製器無輸出或執行機構失靈時,利用它可以直接操縱控製閥，以維持生產的正常進行。
二、氣動薄膜控製閥與電氣安裝閥門定位調校實訓裝置,製冷製熱實訓台,氣動薄膜控製閥與電氣安裝閥門定位調校實訓設備技術參數：
儲存罐：30L
離心泵功耗：250W、大流量：150L/min、速度：2800min-
壓力傳感器：0...100mbar
控製閥DN20：4,0m?/4-20MA
尺寸和重量
長寬高：1000x700x1750mm
重量：約124Kg
三、氣動薄膜控製閥與電氣安裝閥門定位調校實訓裝置,製冷製熱實訓台,氣動薄膜控製閥與電氣安裝閥門定位調校實訓設備技術參數：
1、全金屬閥芯結構適用多種工作場合，達到IV級泄漏標準，ZXMQ型軟密封結構閥芯達到VI級泄漏標準。
2、閥體按流體力學原理設計成等截麵低流阻流道，可調範圍大，固有可調比為50，額定流量係數增大30％。
3、執行機構采用多彈簧結構，高度減少30％。重量減輕30％。
4、ZJHPW型波紋管密封型調節閥，對移動的閥杆形成了完全的密封，堵絕流體外漏。
5、ZJHPJ型調節閥帶有保溫夾套，用於流體冷卻後易結晶、凝固造成堵塞的場合
閥體、閥蓋：HT200、ZG230-450、ZGlCr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不鏽鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
膜蓋：A3
波紋膜片：丁腈橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥杆、推杆：2Cr13、1Cr18Ni9Ti
襯套：2Cr13

公稱通徑 DN mm

額定流量係數Kv

直線

6.9

等百分比

6.3

額定行程 L(mm)

膜片有效麵積 (cm2)

280

信號範圍 (kPa)

20 ～ 100 、 40 ～ 200 、80 ～ 240

氣源壓力 (MPa)

0.14 、 0.25

固有流量特性

直線、等百分比

固有可調比

允許泄漏量

硬閥座不平衡型： IV 級軟閥座： VI 級

公稱壓力 PN(MPa)

1.0 、 1.6 、 4.0 、 6.4

工作溫度 ( ℃ )

常溫型

-20 ～ 200 、 -40 ～ 250 、 -60 ～ 250

1、位式調節
由水泵、壓力調解閥、電磁閥、水位傳感器、位式調節控製儀、上下水箱等組成。
上水箱中的水位由水位傳感器檢測信號，並把信號轉換成4-20 mmA的標準信號送至進入控製儀，與給定值比較以控製水位。給定值及控製回差等參數由位式調節控製儀設置。其設置方法及操作方式調節控製儀使用說明書。
2、PID調節
由水泵、電動調節閥、水位傳感器、PID調節控製儀、上下水箱等組成。
3、上水箱中的水位由水位傳感器檢測信號，並把信號轉換成4-20 mmA的標準信號，進入PID控製儀，與給定值比較以控製水位。給定值及控製參數由PID調節控製儀參數設置，其中P、I、D參數可以手動設置，也可以由控製儀進行自整定。其設置方法及操作方式調節控製儀使用說明書。
4、實驗操作步驟：
把下水箱的水充滿；
接通電源；
啟動水泵，檢查係統不得漏水；
設置給定參數，本設備要小於一米,一般設置0.6米左右（600mm左右）；
調節模擬輸出排水量；
調節供水壓力；
等控製穩定後讀取儀表顯示的相關各個參數及液位計的數值，紀錄於事先設計的記錄表格中；
四、氣動薄膜控製閥與電氣安裝閥門定位調校實訓裝置,製冷製熱實訓台,氣動薄膜控製閥與電氣安裝閥門定位調校實訓設備係統組成：
1、被控對象（不鏽鋼4040）：
2、動力係統：氣泵1套電壓220V,壓力0.6KG
3、有機玻璃水箱：1套
4、儲水箱：1套
5、液位檢測：擴散矽壓力變送器、電容式壓力變送器和擴散矽差壓變送器
6、調節閥：1套電動控製氣動
7、閥門：若幹
8、智能調節儀：2個
9、開關電源：1個漏電保護器：1個控製開關：2個
五、氣動薄膜控製閥與電氣安裝閥門定位調校實訓裝置,製冷製熱實訓台,氣動薄膜控製閥與電氣安裝閥門定位調校實訓設備基本實訓項目：
1、實訓裝置的結構組成和係統認識
氣動薄膜閥實訓係統認識
氣動薄膜閥實訓裝置硬件組成
氣動薄膜實訓係統軟件介紹
氣動薄膜離心泵的性能參數和特性曲線
氣動薄膜電動調節閥的工作原理及特性認識
氣動薄膜電動調節閥工作原理概述
氣動薄膜調節閥的流量特性測試
氣動薄膜電動調節閥的流量係數
氣動薄膜電動調節閥的主要技術指標
