製冷管路維修基本技能實驗設備,製冷管路維修基本技能實驗台
2022-07-28 10:32

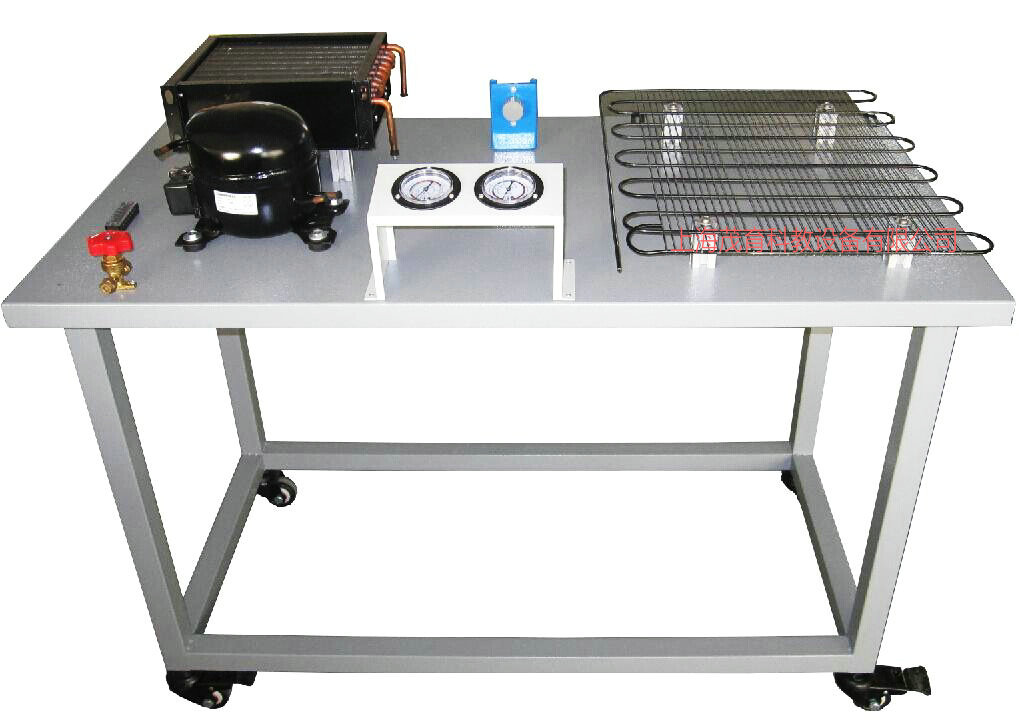

製冷管路維修基本技能實驗設備,製冷管路維修基本技能實驗台,製冷管路維修基本技能實驗裝置主要以冰箱壓縮機、冷凝器、蒸發器、幹燥過濾器等器件為實訓平台,學生可運用各種實訓工具完成割管、彎管、擴管、焊接、加氟、檢漏等製冷管路實訓。適用於技工院校、職業學校作為製冷基本技能的實訓。
1、工作電源:單相三線 220V±5% 50Hz
2、製冷劑:冰箱F-12
3、外形尺寸:1200×600×780mm
4、環境溫度:-10℃ ~40 ℃
5、相對濕度:<85%
6、設備重量:30Kg
二、製冷管路維修基本技能實驗設備,製冷管路維修基本技能實驗台,製冷管路維修基本技能實驗裝置配置清單:(單台配置)
| 序號 | 名稱 | 數量 | 性能描述 |
| 1 | 壓縮機 | 1台 | 臥式 |
| 2 | 冰箱過濾器 | 1個 | 銅質、管狀 |
| 3 | 冰箱冷凝器 | 1個 | 鐵質噴塑、片式 |
| 4 | 冰箱蒸發器 | 1隻 | 鋁質、管式 |
| 5 | 冰箱溫控器 | 1隻 | 機械可調 |
| 6 | 高壓表 | 1隻 | 指針式 |
| 7 | 低壓表 | 1隻 | 指針式 |
| 8 | 視液鏡 | 2隻 | 圓鏡直視、銅質外殼 |
| 9 | 銅管 | 1套 | 圓形 |
| 10 | 手閥 | 1隻 | 銅質 |
| 11 | 實驗台架 | 1台 | 鋼木結構 |
| 12 | 實訓指導書 | 1套 | 與實訓台配套 |
| 序號 | 名;;稱 | 數量 | 性能描述 |
| 1 | 焊具 | 2隻 | 便攜式 |
| 2 | 彎管器 | 1付 | 鋼質 |
| 3 | 擴口器 | 1付 | 鋼質 |
| 4 | 鋼管割刀 | 1把 | 鋼質 |
| 5 | 電鉻鐵 | 1把 | 內熱式 |
| 6 | 烙鐵架 | 1個 | 阻燃 |
| 7 | 剝線鉗 | 1把 | 多用 |
| 8 | 尖嘴鉗 | 1把 | 鋼質、絕緣 |
| 9 | 螺絲刀 | 2套 | 十字、一字各1把 |
| 10 | 真空泵 | 1台 | 一個實驗室配一台 |
1、管路距離的確定
2、割管
3、彎管
4、擴管
5、脹管
6、把管路安裝到對應部件的合理位置
7、完成對冰箱係統的保壓
8、檢漏
9、判斷冰箱壓縮機的繞組
10、完成冰箱係統的線路鋪設和連接
11、抽真空
12、電氣調試
13、工況的調整
