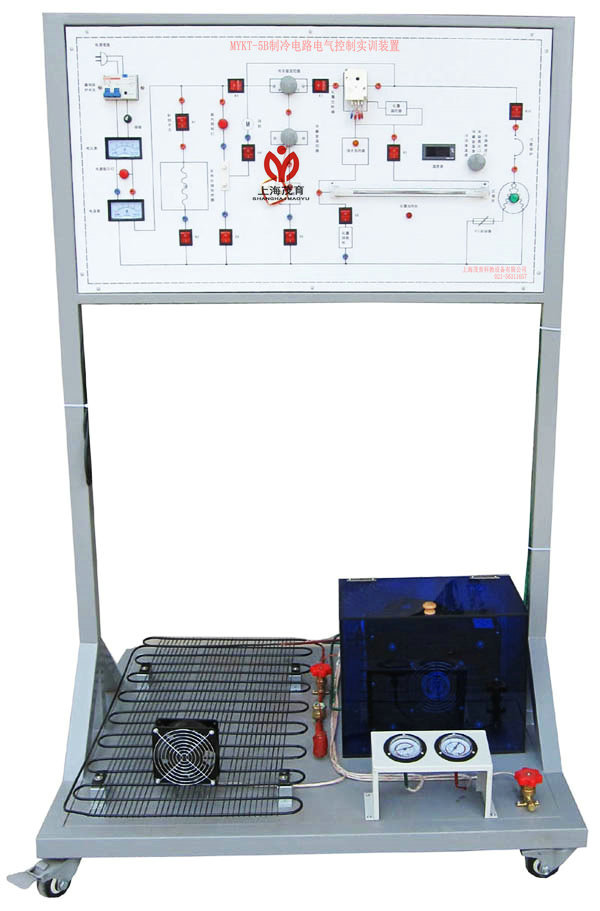

製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備
2022-07-28 10:47
製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台安裝有製冷管路設備，配各種電路原理圖，並將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行製冷電路的接線實訓、製冷回路相關指示數據的分析、製冷回路常見故障分析等。
二 、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台功能特點:（以直冷冰箱為例）
二 、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台功能特點:（以直冷冰箱為例）
1、實訓裝置直觀展示了直冷冰箱的係統結構、工作原理，可以清楚的觀測到製冷循環係統結構及主要部件的實物，便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2、實訓櫃集直冷式、電冰箱於一體，電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、電冰箱實訓的要求
3、係統采用真實的製冷機組（壓縮機、翅片盤管式蒸發器、鋁複合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
4、裝置設有直冷式冰箱電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
三、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台產品組成：
2、實訓櫃集直冷式、電冰箱於一體，電冰箱係統真實完整,結構清晰、緊湊，與實際冰箱製冷係統、電氣係統一致。同時可滿足對直冷式、電冰箱實訓的要求
3、係統采用真實的製冷機組（壓縮機、翅片盤管式蒸發器、鋁複合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
4、裝置設有直冷式冰箱電氣控製線路接線區域，可完成不同啟動方式的運行模式，有利於學生將理論應用於實際，並培養學生實際操作動手能力。
5、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作。
三、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台產品組成：
1、直冷電冰箱製冷係統：
實訓台提供冰箱製冷壓縮機、直冷式蒸發器、鋼絲式冷凝器（17檔）、冷凝風扇（間冷風機）、照明燈及門開關、定時化霜時間繼電器、補償電熱絲、補償開關、溫控器（WDF型、WPF型）化霜溫控器（-5℃ ），除霜溫度保險絲（65℃ ）、雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管、電磁閥。
2、儀表：
（1）交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
（2）交流電流表1隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
（3）溫度表1隻：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。
3、故障設置模塊：
（1）實訓台設計有自動故障排除盒，學生通過對應電氣控製原理圖檢測並找到故障後，隻需通過操作故障排除按鈕即可將對應故障排除。
（2）實訓台設計有獨立的故障設置係統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利於學員對實際電氣控製電路的了解及實際故障情況的熟悉。
四、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台實訓內容：
實訓台提供冰箱製冷壓縮機、直冷式蒸發器、鋼絲式冷凝器（17檔）、冷凝風扇（間冷風機）、照明燈及門開關、定時化霜時間繼電器、補償電熱絲、補償開關、溫控器（WDF型、WPF型）化霜溫控器（-5℃ ），除霜溫度保險絲（65℃ ）、雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管、電磁閥。
2、儀表：
（1）交流電壓表1隻：測量範圍0～250V,精度1.5級，用於監測電源電壓。
（2）交流電流表1隻：測量範圍0～5A,精度1.5級,用於觀測係統啟動電流及正常工作電流。
（3）溫度表1隻：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2隻：測量範圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示係統低壓側、高壓側的壓力。
3、故障設置模塊：
（1）實訓台設計有自動故障排除盒，學生通過對應電氣控製原理圖檢測並找到故障後，隻需通過操作故障排除按鈕即可將對應故障排除。
（2）實訓台設計有獨立的故障設置係統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利於學員對實際電氣控製電路的了解及實際故障情況的熟悉。
四、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台實訓內容：
1、初級技工基本技能實訓：
（1） 專用工具的操作
（2） 製冷係統管件焊接
（3） 製冷係統試壓及檢漏
（4） 製冷係統抽真空及充注製冷劑
2、中級技能實訓（設計、安裝、調試及檢修）
（5） 電冰箱電氣線路器件的認識和測量
（6） 直冷式電冰箱電氣控製線路接線及係統運行
（7） 直冷式電冰箱維修實訓及故障分析
3、電冰箱故障檢修：
（10） 門燈開路
（11） 複合門開關公共端開路
（12） 風扇電機開路
（13） 門開關開路
（14） 補償開關開路
（15） 化霜溫控器開路
（16） WDF溫控器H-L兩端開路
（17） WDF溫控器L-C兩端開路
（18） WPF溫控器L-C兩端開路
（19） 化霜時間繼電器BW-BK兩端開路
（20） 化霜溫度保險絲開路
（21） 補償電熱絲開路
（22） 化霜電熱管開路
（23） 保護繼電器開路
（24） PTC啟動器開路
（25） 係統髒堵
（26） 係統冰堵
五、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台主要技術參數：
（1） 專用工具的操作
（2） 製冷係統管件焊接
（3） 製冷係統試壓及檢漏
（4） 製冷係統抽真空及充注製冷劑
2、中級技能實訓（設計、安裝、調試及檢修）
（5） 電冰箱電氣線路器件的認識和測量
（6） 直冷式電冰箱電氣控製線路接線及係統運行
（7） 直冷式電冰箱維修實訓及故障分析
3、電冰箱故障檢修：
（10） 門燈開路
（11） 複合門開關公共端開路
（12） 風扇電機開路
（13） 門開關開路
（14） 補償開關開路
（15） 化霜溫控器開路
（16） WDF溫控器H-L兩端開路
（17） WDF溫控器L-C兩端開路
（18） WPF溫控器L-C兩端開路
（19） 化霜時間繼電器BW-BK兩端開路
（20） 化霜溫度保險絲開路
（21） 補償電熱絲開路
（22） 化霜電熱管開路
（23） 保護繼電器開路
（24） PTC啟動器開路
（25） 係統髒堵
（26） 係統冰堵
五、製冷電路電氣控製實訓裝置,製冷電路電氣控製實訓設備,製冷電路電氣控製實訓台主要技術參數：
1、輸入電源：AC220V±5% 50Hz
2、額定電流：5A
3、環境溫度：-5℃~40℃
4、相對濕度：≤90%（25℃）
5、外形尺寸：1000×600×1200mm
6、設備重量：50kg
2、額定電流：5A
3、環境溫度：-5℃~40℃
4、相對濕度：≤90%（25℃）
5、外形尺寸：1000×600×1200mm
6、設備重量：50kg
