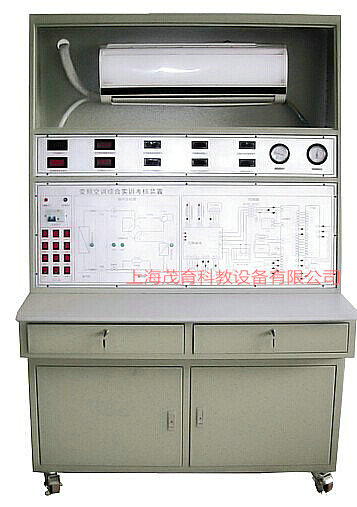

家用分體空調技能實訓考核台,家用分體空調技能實訓考核裝置
2022-07-28 11:09
本實訓台按照職業教育的教學和實訓要求研發的產品。適合各職業院校的製冷技術、製冷流體機械、家用製冷設備原理及維修、冷庫與冷藏技術、製冷設備維修工（初級、中級、高級）等教學實訓裝置。培養掌握空調製冷技術專業理論知識和專業實踐技能，從事空調、製冷設備及係統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方麵的技能應用型人才。家用分體空調技能實訓考核台也適合技工學校、職業培訓學校、職教中心、鑒定站/所製冷類專業《製冷設備維修工》、《家用製冷設備原理和維修》、《製冷空調裝置操作安裝與維修》、《小型製冷與空調裝置》等課程。
（1） 係統采用真實空調整機，完整再現市場上的遙控熱泵式分體空調器的整體結構、性能完全相同。具有製冷、製熱、通風、保濕、定時、自動等功能。
（2） 整套實訓台集製冷係統、電氣控製、故障模擬於一體，係統真實完整與實際空調製冷係統、電氣係統一致，滿足對實訓的要求
（3） 實訓裝置直觀展示熱泵空調的係統結構、工作原理，可清楚的看到係統內部各實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管展示空調實時工作狀態；主麵板上的有機玻璃板可看到空調主控板的器件及布局；主麵板中間印有控製係統原理圖，並設有相應的測試點；便於教學演示講解及學生對課本知識的理解掌握。
（4） 管路中設有視液鏡可觀察製冷劑狀態，係統中不同的壓力段采用不同的顏色標示。
（5） 裝置設有空調部件電氣控製線路接線實訓板，可以完成對電氣連接、壓縮機繞組判斷等實訓，有利於學生將理論知識應用於實際，培養學生的動手能力
（6） 可模擬故障設置，培養學生綜合故障檢修能力，有利於開展技能鑒定、考核工作。
三、家用分體空調技能實訓考核台,家用分體空調技能實訓考核裝置,家用分體空調技能實訓考核設備性能參數：
（1）輸入電源：單相三線220V±10% 50HZ
（2）裝置容量：<1.5KVA
（3）製冷劑類型：R22
（4）工作環境：環境溫度-10℃～+40℃、相對濕度<85%（25℃）
（5）外型尺寸:150CM×70CM×180CM
四、家用分體空調技能實訓考核台,家用分體空調技能實訓考核裝置,家用分體空調技能實訓考核設備係統組成：
4.1、實訓台體
家用分體空調技能實訓考核台采用鐵質雙層亞光密紋噴塑結構，結構堅固，形狀似長方體封閉式結構，造型美觀大方，設有抽屜、存放櫃，用於放置模塊、工具、導線等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。裝置背麵可觀察製冷係統管路的結構。實訓桌還設有四個萬向移動輪子，其中兩個帶腳刹，便於移動或固定。
4.2、空調整機
包括熱泵式分體空調所必需的部件：蒸發器、冷凝器、壓縮機、連接管、高低壓閥門等。
4.3、電源控製屏
電源控製屏采用單相三線220V交流電源供電，經由漏電保護器，漏電電流30mA，主電源由啟停開關控製。
實訓台提供交流電壓表，量程0～250V，精度0.5級；交流電流表，量程0～10A，精度0.5級。
4.4、實訓模塊製冷係統壓力檢測模塊
提供2隻真空壓力表，量程分別為-0.1～1.5Mpa、-0.1～3.5Mpa，可同時顯示係統工作時低壓側和高壓側的係統壓力
溫度檢測模塊
提供4隻溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度和蒸發器溫度
4.5、故障設置模塊
可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢測和排除故障。考試係統有一台主控電腦控製所有故障點及設備運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
智能排故係統特點：
1)計算機可以監控1-126台空調製冷製熱智能考核台。
2)已設置13個故障點。（並可以擴展故障點）
3)具有發卷功能。
4)具有收卷功能。
5)具有單台試卷清零功能和全部試卷清零功能。
6)具有自動檢測各空調製冷製熱智能考核台的通訊聯機情況。
7)可以生成學生個人成績單。
8)可以對學生考核情況進行統計、分析。
9)可設置進入係統密碼及修改密碼。
10)具有打印功能。
11)具有答題次數限製功能。
1)整流電路故障；
2)12伏電源電源電路故障；
3) 5伏電源故障；
4)室內溫控探頭不良；
5)室外溫控探頭不良；
6)遙控接收頭損壞；
7)不製熱；
8)不製冷；
9)室內風機損壞；
10)室外風機塤壞；
11)風機電容器損壞；
12)蜂鳴器故障；
13)風向調節失控。
