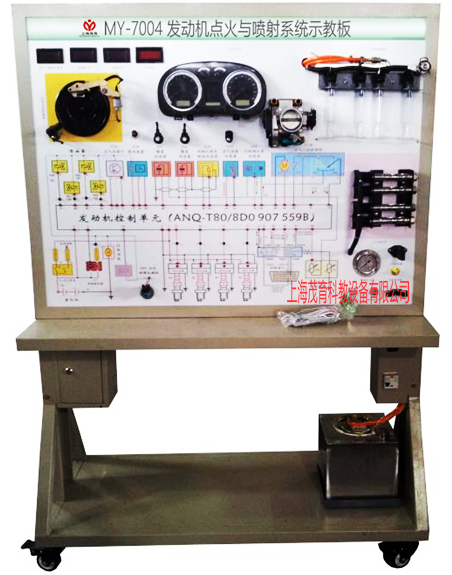

發動機點火與噴射係統示教板,發動機點火與噴射係統實訓裝置
2022-07-29 10:28
二、發動機點火與噴射係統示教板,發動機點火與噴射係統實訓裝置,發動機點火與噴射係統實訓設備功能特點：
1、真實可運行的發動機點火與噴射係統，模擬發動機曲軸運轉，可產生火花塞點火、燃油泵工作、噴油器噴油等執行元件工作，充分展示發動機點火與噴射係統的組成結構和工作過程。
2、示教板麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實 物，認識和分析發動機電控係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測發動機電控係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板麵板上安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼等發動機電控係統自診斷功能。
5、示教板麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、發動機點火與噴射係統示教板,發動機點火與噴射係統實訓裝置,發動機點火與噴射係統實訓設備技術參數：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：12V直流電壓；
4、燃油壓力表：0～10kg/psi
5、工作溫度：-50℃～50℃；
6、鋼管：40*40*3mm
7、機櫃：1.5mm冷板衝壓成形，
8、移動腳輪：100*60mm
四、發動機點火與噴射係統示教板,發動機點火與噴射係統實訓裝置,發動機點火與噴射係統實訓設備基本配置：(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 |
裝有各種檢測端子以及彩色電路圖 和工作原理示意圖（麵板1200*900*4mm) |
套 | 1 |
| 2 | 組合儀表 | 全新 | 套 | 1 |
| 3 | 診斷座 | 全新 | 個 | 1 |
| 4 | 點火開關 | 全新 | 個 | 1 |
| 5 | 無分電器點火係統 | 含發動機控製電腦(ECU)、曲軸位置傳感器、點火器總成、火花塞等。 | 套 | 1 |
| 6 | 燃油箱 | 10L | 個 | 1 |
| 7 | 汽油泵(含汽油泵插頭) | 全新 | 套 | 1 |
| 8 | 油泵繼電器 | 全新 | 個 | 1 |
| 9 | 噴油器 | 帶4個120ml玻璃量杯 | 套 | 1 |
| 10 | 噴油嘴 | 全新 | 個 | 4 |
| 11 | 燃油壓力表 | 0～10kg/psi | 個 | 1 |
| 12 | 曲軸位置傳感器及信號輪 | 全新 | 套 | 1 |
| 13 | 節氣門體總成 | 全新 | 套 | 1 |
| 14 | 移動台架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 台 | 1 |
| 15 | 故障模擬與排除裝置 | 红桃视频app | 套 | 1 |
| 16 | 說明書 | 红桃视频app | 本 | 1 |
