二、主要用途：
1、適用於各類型院校及培訓機構對汽車充電係統理論和維修實訓的實訓教學需要。
2、適用於各類型院校及培訓機構對汽車充電係統模塊單元教學需要。
3、適用於汽車職業技能鑒定考核的需要。
4、適用於汽車充電係統模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：

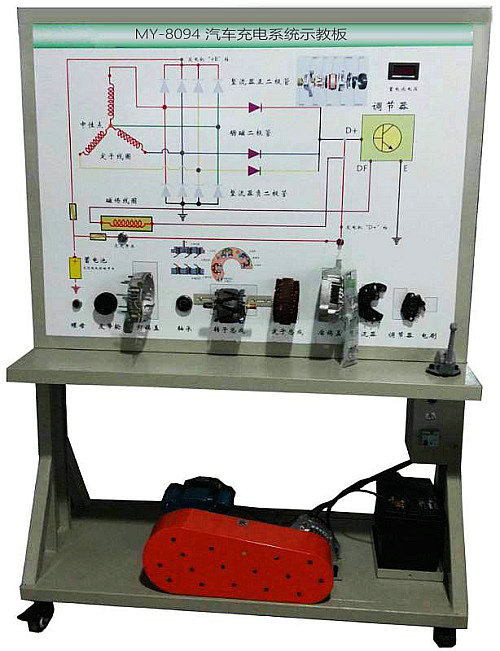

示教板上半部分為全新STN2000發電機的分解零部件，下半部分為實物總成；蓄電池、點火開關、電源總開關、彩色原理與結構圖、故障設置係統、交流電動機及使用說明書等。
四、功能特點：
1、可運行汽車充電係統，展示汽車充電係統的組成結構及原理。
2、操縱點火開關與電機調節開關，可真實演示汽車充電係統的工作過程。
3、故障模擬係統可模擬實際運行工況，設置多種實車電器係統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、用LED 燈顯示執行器工作狀態。
5、麵板上安裝有檢測端子，可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
6、數顯表顯示電壓值。
7、麵板上繪有原車一致的彩色UV平板噴繪電路圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理麵板質保多年不變色），學員可直觀對照原理電路圖和係統實物，認識和分析係統的工作原理。
8、實訓台加裝電源總開關等安全保護裝置。
9、實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
10、 配備有使用說明書、實驗指導書等相關資料。
11、台麵保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等。
12、設備外形：1240×650×1700mm(長×寬×高)
13、設備顏色：亞光灰
六、製造工藝：
1、設備檢測麵板
采用5mm鋁塑板麵板，表麵氧化噴漆，UV平板高真彩彩色原理圖，質保多年不變色。
2、設備麵板櫃
2.1鋼性結構焊接
2.2冷板：1.5mm
2.3一次衝壓成形
2.4表麵采用亞光灰噴塑工藝，厚度0.3mm.
3、設備底座架
3.1鋼性結構焊接
3.2方管：40*40*2.0mm
3.3底板衝壓成形
3.4表麵采用亞光灰噴塑工藝，厚度0.3mm.
4、萬向腳輪
4.1前二隻萬向帶鎖止功能腳輪
4.2後二隻萬向腳輪
4.3腳輪與台架用M6*4螺絲固定，方便設備維修與維護。
4.4腳輪：50mm×50mm(直徑×寬度)
4.5腳輪支撐：0.5T
七、技術指標：
1、工作電源：直流12V
2、工作溫度：-40℃～+50℃
3、交流電源：220V
