純電動汽車製動能量回收係統示教板,新能源汽車實訓台
2022-08-02 10:48

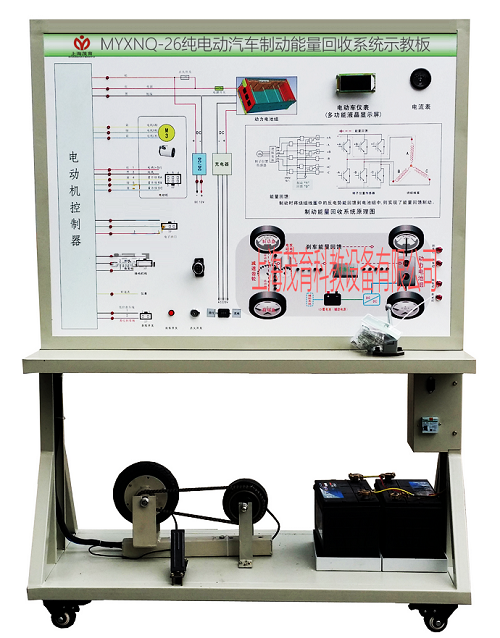

純電動汽車製動能量回收係統示教板,新能源汽車實訓台,純電動汽車製動能量回收係統實訓設備是配合大中院校、部隊、新能源汽車專業的技能培訓之用，純電動汽車示教板采用純電動控製麵板係統組成。該設備完整展示了純電動汽車製動能量回收係統的基本原理，可動態模擬純電動汽車製動能量回收係統在不同工況下的運行狀態。通過示教板的演示，可清楚了解純電動控製係統的結構與功能，便於學生較快地掌握純電動控製係統的構造和原理，提高學生對純電動控製係統的初步認識，使學生了解純電動控製係統起到更直觀更深入的教學目的，純電動汽車製動能量回收係統示教板滿足汽車新能源與節能實訓課程的教學需要。
1、該設備完整展示了純電動汽車製動能量回收係統的基本原理，可動態模擬純電動汽車製動能量回收係統在不同工況下的運行狀態。
2、原理麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；UV平板噴繪的麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車製動能量回收係統結構原理圖和實物，認識和分析純電動汽車製動能量回收係統的工作原理。
3、麵板上安裝有點火開關、工況開關、油門踏板、擋位開關、製動開關、電機控製器、直流DC/DC控製器等，並輔以發光二極管進行係統流向的動態指示。麵板安裝電動車儀表與電流表，真實同步顯示電流等數據。
4、麵板櫃部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌麵，方便放置資料、輕型檢測儀器等。
5、設備采用動力電池電源供電，動力電池安裝車載充電器與充電口，直流電源有防短路功能。
1、外接電源：交流220V±10% 50Hz(充電工況）
2、工作電壓：動力電池組
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(長×寬×高)
5、工作溫度：-40℃～+50℃
6、設備顏色：標準7032等
7、設備鋼管：40*40*3mm
8、設備機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
9、移動腳輪：100*60mm
| 序號 | 名 稱 | 主要部件、器件及規格 | 數量 |
| 1 | 檢測麵板櫃 | 冷板衝壓結構，安裝檢測原理麵板，尺寸1240mm×600mm×1700mm | 1 |
| 2 | 設備底座 | 冷板衝壓結構，安裝移動腳輪，尺寸600mm×600mm×1240mm | 1 |
| 3 | 電機控製器 | 配套红桃视频app | 2 |
| 4 | 電動汽車驅動電動機 | 13寸/36V/ 250W無刷無齒一體輪轂 | 1 |
| 5 | 刹車模擬滑移電動機 | 250W / 36V | 1 |
| 6 | 電流表 | 30A | 1 |
| 7 | 加速踏板 | 電子式 | 1 |
| 8 | DC/DC變換器 | 红桃视频app配套 | 1 |
| 9 | 動力電池組 | 36V | 1 |
| 10 | 操作開關 | 點火開關、檔位開關、刹車開關等 | 1套 |
| 11 | 車輪帶驅動軸輪 | 红桃视频app配套 | 1 |
| 12 | 驅動軸套/鏈條 | 红桃视频app配套 | 1 |
| 13 | 其他 | 繼電器盒、保險絲盒等 | 1套 |
| 14 | 製動能量回收指示燈條 | 12V，閃爍燈條 | 1套 |
| 15 | 保修卡與合格證 | 红桃视频app配套 | 1 |
| 16 | 教師手冊 | 红桃视频app配套 | 1 |
| 17 | 電動車儀表 | 多功能屏示屏 | 1 |
| 18 | 車載充電器與充電口 | 红桃视频app配套 | 1 |
