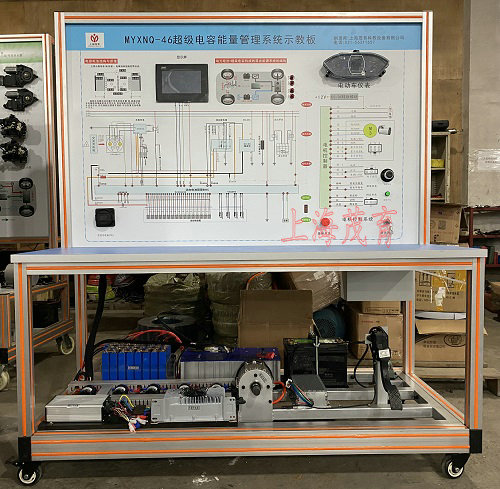

超級電容能量管理係統示教板-（MYXNQ-46）功能用途

1、儀器用途：
該設備完整展示了電動汽車超級電容能量管理係統，可以動態模擬電動汽車超級電容能量管理係統的各種工況下的能量流動方向以及電動機的運行狀態。
2、儀器功能：
2.1係統通過CAN總線進行電容電池組管理，全麵展示電容電池管理係統的工作特性；
2.2通過負載控製裝置調節單節電容電池的電壓；
2.3通過上位機顯示單節電容電池電壓、溫度、總電壓、SOC以及每節電容電池電壓的均衡狀態；
二、技術規格及參數
功能特點
★1.該設備完整展示了電動汽車超級電容能量管理係統，可以動態模擬電動汽車超級電容能量管理係統的各種工況下的能量流動方向以及電動機的運行狀態。
2.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車超級電容能量管理係統結構原理圖和實物，認識和分析電動汽車超級電容能量管理係統的工作原理。
3.麵板上安裝有點火開關、超級電容組，控製器，蓄電池，電動機，整流橋，DC/DC電路，製動開關，油門踏板。
4.麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌麵，方便放置資料、輕型檢測儀器等。
5.采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
6.係統通過CAN總線進行電容電池組管理，全麵展示電容電池管理係統的工作特性；
7.通過負載控製裝置調節單節電容電池的電壓；
8.通過上位機顯示單節電容電池電壓、溫度、總電壓、SOC以及每節電容電池電壓的均衡狀態；
9.通過上位機顯示電容電池組總電壓、充電及放電電流；
★10.統具有自我診斷功能，對係統的異常情況進行報警及顯示；
11.以對係統參數進行設定及標定；
三、技術規格
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240×600×1700mm(長×寬×高)
基本配置（每台）

序號	名稱	主要部件、器件及規格	數量
1	檢測麵板櫃	冷板衝壓結構，安裝檢測原理麵板，尺寸1240mm×600mm×1700mm	1
2	設備底座	冷板衝壓結構，安裝移動腳輪，尺寸600mm×600mm×1240mm	1
3	電機控製器	配套	2
4	電動汽車驅動電動機	48V/ 500W	1
5	超級電容組	48V165F	1
6	加速踏板	電子式	1
7	DC/DC變換器	配套	1
8	動力電池組	48V	1
9	操作開關	點火開關、檔位開關、刹車開關等	1套
10	其他	繼電器盒、保險絲盒等	1套
11	保修卡與合格證	配套	1
12	教師手冊	配套	1
13	電動車儀表	多功能屏示屏	1
14	車載充電器與充電口	配套	1
15	電路故障設置與排除裝置	配套	1
16	超級電容能量管理係統	CAN總線進行管理	1
