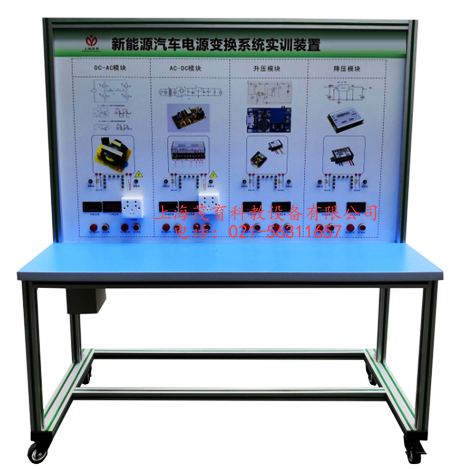

純電動汽車DC-DC轉換器示教板,純電動汽車DC-DC轉換器實驗台
2022-08-02 11:17
1、該設備完整展示了新能源汽車電源變換係統,可以能搭接DC-AC、AC-DC、升壓、降壓等電路,展示各係統的結構和控製邏輯。
2、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色電路圖與工作原理示意圖;學員可直觀對照新能源汽車電源變換結構原理圖和實物,認識和分析新能源汽車電源變換係統的工作原理。
3、麵板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等,並輔以發光二極管進行係統流向的動態指示,還設有模擬指示燈用來演示電源轉換的工作狀態,關鍵部件位置設置檢測端子,可使用專用儀器測量參數。
4、麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色電路圖。
5、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕並易於清潔,台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板。
1、外接電源:交流220V±10% 50Hz
2、工作電壓:交流220V等
3、工作溫度:-40℃~+50℃
4、外形尺寸:1500×700×1700mm(長×寬×高)
5、產品工藝標準:
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建,耐油耐腐蝕並易於清潔,台麵鋪裝32mm厚彩色高密度複合板。
1、新能源汽車DC-DC 變換器的功能認知。
2、新能源汽車DC-DC 變換器結構原理認知。
3、新能源汽車DC-AC 變換器的功能認知。
4、新能源汽車DC-AC 變換器結構原理認知。
5、新能源汽車AC-DC 變換器的功能認知。
6、新能源汽車AC-DC 變換器結構原理認知。
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 | 裝有各種檢測端子,彩色電路圖和工作原理示意圖,1200*900mm | 套 | 1 |
| 2 | DC-AC模塊 | 12V轉220V | 個 | 1 |
| 3 | 點火開關 | 全新 | 套 | 3 |
| 4 | AC-DC模塊 | 220V轉12V | 套 | 1 |
| 5 | 升壓模塊 | 12V轉24V | 套 | 1 |
| 6 | 降壓模塊 | 24V轉12V | 套 | 1 |
| 7 | 發光二極管閃光燈燈條 | 全新 | 套 | 3 |
| 8 | 模擬指示燈 | 全新 | 套 | 1 |
| 9 | 操作開關 | 全新 | 套 | 1 |
| 10 | 直流接觸器 | 全新 | 套 | 1 |
| 11 | 移動台架 | 1500×600×1700mm (帶自鎖腳輪裝置) | 台 | 1 |
| 12 | 故障模擬與排除裝置 | 配套 | 套 | 1 |
| 13 | 保險絲盒 | 红桃视频app配套 | 套 | 1 |
| 14 | 保修卡/合格證 | 红桃视频app配套 | 套 | 1 |
| 15 | 教師手冊 | 红桃视频app配套 | 套 | 1 |
