E5電動轉向助力EPS實訓台,E5電動轉向助力EPS實訓設備
2022-08-03 08:44

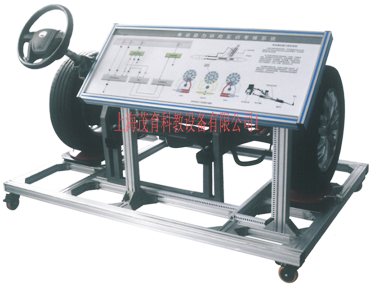

E5電動轉向助力EPS實訓台,E5電動轉向助力EPS實訓設備,E5電動轉向助力EPS實訓裝置采用比亞迪E5純電動汽車前橋總成為基礎，全麵展示了電控助力轉向係統、前橋懸架係統的組成結構和工作過程。
適用各院校對電控助力轉向係統的理論和維修實訓的教學需要。
1、真實可運行的汽車電控助力轉向係統，充分展示電控助力轉向係統的組成結構。
2、調節發動機轉速與車速輸出模擬旋鈕，模擬轉速與車速的變化，左右轉動方向盤，完整演示電控助力轉向的工作過程。
3、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車電控助力轉向係統的工作原理。
4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測電控助力轉向係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對電控助力轉向係統進行讀取故障碼、清除故障碼等自診斷功能。
6、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
1、外形尺寸：1700×1200×1800mm(長×寬×高)
2、輸入電源；交流220V±10% 50Hz
3、工作電源；原車電源電壓
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、移動腳輪：100*50mm
8.麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 動力轉向控製電腦(ECU) | 台 | 1 | |
| 3 | 診斷座 | 個 | 1 | |
| 4 | 點火開關 | 個 | 1 | |
| 5 | 前橋懸掛機構 | 套 | 1 | |
| 6 | 方向盤、轉向柱、電動助力方向機、轉向拉杆 | 套 | 1 | |
| 7 | 車輪 | 個 | 2 | |
| 8 | 車速信號模擬裝置 | 套 | 1 | |
| 9 | 轉速信號模擬裝置 | 套 | 1 | |
| 10 | 扭矩傳感器 | 套 | 1 | |
| 11 | 扭矩傳感器信號電壓數顯表 | 套 | 1 | |
| 12 | 移動台架(帶自鎖腳輪裝置) | 1700×1200×1800mm | 台 | 1 |
| 13 | 故障模擬與排除裝置 | 套 | 1 |
