豐田普銳斯混合動力係統實訓台,豐田普銳斯混合動力係統實訓設備

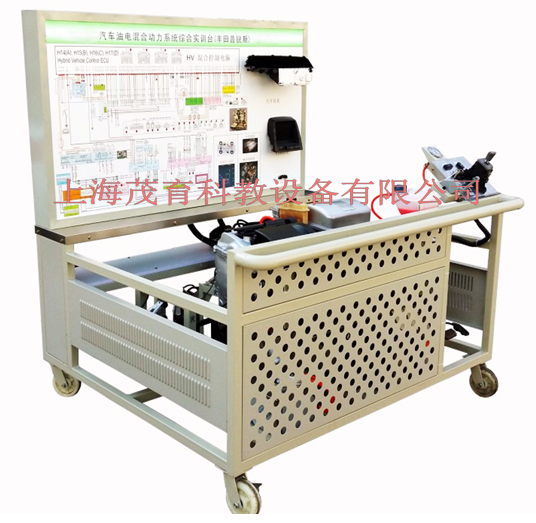

一、豐田普銳斯混合動力係統實訓台,豐田普銳斯混合動力係統實訓設備,豐田普銳斯混合動力係統實訓裝置產品結構：

該設備采用翻新豐田普銳斯原車油電混合動力發動機和電子傳動橋為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實踐操作，真實展示油電混合動力發動機的組成結構和工作過程。

適用於各類院校對油電混合動力發動機和維修實訓的教學需要。

二、豐田普銳斯混合動力係統實訓台,豐田普銳斯混合動力係統實訓設備,豐田普銳斯混合動力係統實訓裝置功能特點：

1、真實可運行的油電混合動力發動機，充分展示油電混合動力發動機的組成結構和工作過程。

2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和油電混合動力發動機實物，認識和分析控製係統的工作原理。

3、實訓台麵板上安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控係統故障指示燈等參數變化。

4、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元、自動變速器、混合動力單元、電源控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

5、實訓台安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

6、設備檢測麵板正前方底座上配有20cm的鋼製台麵，方便放置資料、檢測儀器等。

7、實訓台配備有油門控製裝置，可方便對發動機加速減速。

8、實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

9、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、豐田普銳斯混合動力係統實訓台,豐田普銳斯混合動力係統實訓設備,豐田普銳斯混合動力係統實訓裝置技術規格：

1、外形尺寸：1740×1400×1700mm(長×寬×高)

2、工作電源：直流12V

3、燃油標號：依發動機型號

油箱容積：10L

4、工作溫度：-40℃～+50℃

5、顏色：7032

6、鋼管：40*40*3mm

7、麵板機櫃：1.5mm冷板衝壓成形，背麵設置維修門；

8、移動腳輪：120*80mm

四、豐田普銳斯混合動力係統實訓台,豐田普銳斯混合動力係統實訓設備,豐田普銳斯混合動力係統實訓裝置基本配置(每台)：

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表	原車	套	1
3	發動機控製電腦(ECU)	原車	套	1
4	自動變速器控製電腦(ECU)	原車	套	1
5	混合動力控製電腦(ECU)	原車	套	1
6	蓄電池控製電腦(ECU)	原車	套	1
7	電源控製電腦(ECU)	原車	套	1
8	防盜控製電腦(ECU)	原車	套	1
9	空調控製電腦(ECU)	原車	套	1
10	網關(ECU)	原車	套	1
11	多功能顯示屏	原車	套	1
12	診斷座	OBDⅡ	個	1
13	一鍵起動開關	原車	個	1
14	鑰匙插槽	原車	個	1
15	智能鑰匙	原車	套	1
16	變頻器	原車	台	1
17	高壓蓄電池	原車	套	1
18	高壓電纜	原車	套	1
19	P檔開關	原車	套	1
20	電子傳動橋	原車	套	1
21	半軸刹車係統	原車	套	1
22	燃油壓力表	0-10kg/cm²	個	1
23	真空壓力表	0-76in.Hg	個	1
24	發動機總成	INZ-FXE	套	1
25	燃油箱	10L	個	1
26	汽油泵(含汽油泵插頭)		套	1
27	油門控製裝置	原車	套	1
28	進、排氣管	原車	套	1
29	水箱(含保護罩)	配套	套	1
30	冷卻電子風扇	12V，80W	個	2
31	備用蓄電池	12V 65Ah	台	1
32	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
33	保險絲盒	配套	個	1
34	電源總開關	50A	個	1
35	故障設置和考核係統	配套	套	1
36	移動台架(帶自鎖腳輪裝置)	1740×1400×1700mm(長×寬×高)	台	1
37	教師手冊	红桃视频app配套	套	1
38	合格證與保修卡	红桃视频app配套	套	1
