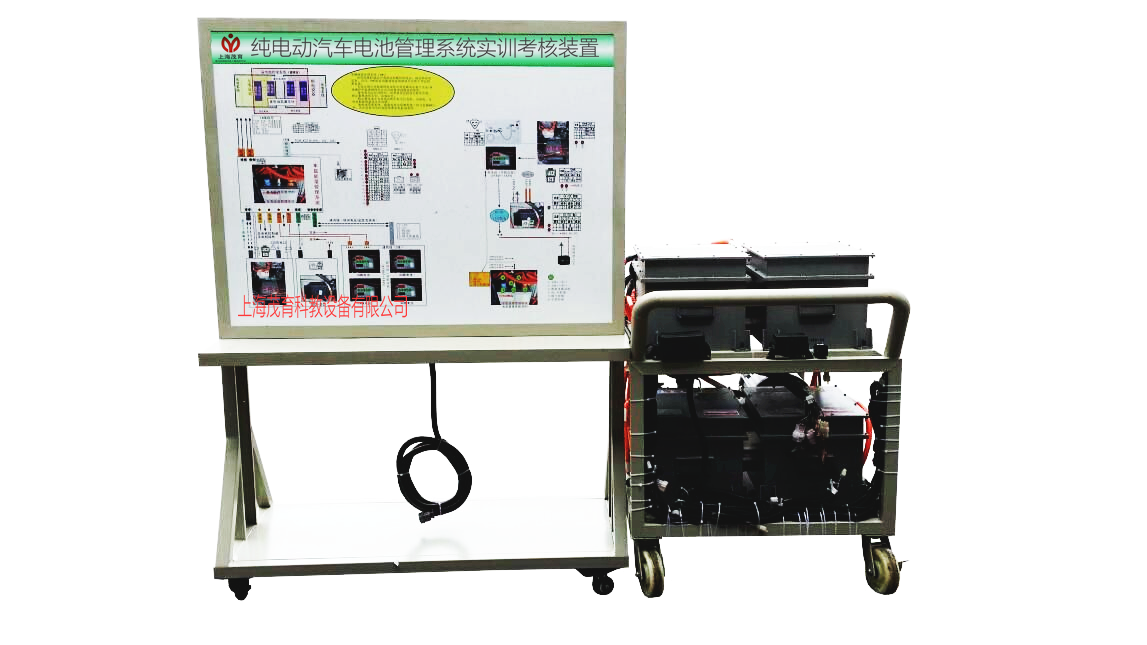

純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台

純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台,純電動汽車電池管理係統實訓考核設備完整展示真實電動汽車的電池組管理控製係統，可以動態真實演示電池組管理控製的的運行工況。通過實訓考核裝置係統的演示，可清楚了解純電動汽車電池管理係統的結構與功能，便於學生較快地掌握純電動汽車電池管理係統的構造和原理，提高學生對純電動汽車電池管理係統的初步認識，使學生了解純電動汽車電池管理係統起到更直觀更深入的教學目的。

一、純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台,純電動汽車電池管理係統實訓考核設備功能特點：

1、該設備完整展示真實電動汽車的電池組管理控製係統，可以動態真實演示電池組管理控製的的運行工況。

2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車電池組管理控製原理圖和實物，認識和分析電動汽車電池組管理控製係統的工作原理與工作過程。

3、實訓台麵板上安裝有真實電動汽車的點火開關、工況開關、油門踏板、擋位開關、製動開關、帶CAN通訊的儀表（轉速表、電流指示表、電池檢測信息）、BMS電池管理控製單元與電池組、車載充電器與插口等附件，並輔以發光二極管進行係統流向的動態指示，還設有一台真實電動車電機用來演示電動機的工作狀態。

4、整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，實訓台底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。

5、檢測台與運行台用航空插頭，真實運行電動汽車的電池組管理控製係統。

6、安裝國標充電槍與插口，可進行電動汽車真實充電操作與控製。

二、純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台,純電動汽車電池管理係統實訓考核設備技術規格：

1、外接電源：原電動汽車電源

2、工作電壓：原電動汽車電源

3、工作溫度：-40℃～+50℃

4、檢測台外形尺寸：1240*600*1700mm(長×寬×高)

5、運行台外形尺寸：1000*600*1200mm(長×寬×高)

6、顏色：7032

7、鋼管：40*40*3mm

8、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；

9、移動腳輪：100*60mm

三、純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台,純電動汽車電池管理係統實訓考核設備實訓項目：

1、可真實運行汽車電動動力驅動係統，展示汽車電動動力係統的組成結構及原理。安裝發光二極管進行係統流向的動態指示。

2、操縱點火開關與調節開關，可真實演示汽車電動動力係統的各工況工作過程。

3.、真實運行電動動力係統啟動工作過程

4.、真實運行電動動力係統低速行駛工作過程

5、真實運行電動動力係統一般行駛工作過程

6、真實運行電動動力係統全速行駛工作過程

7、真實運行電動動力係統減速行駛工作過程

8、真實運行電動動力係統停車行駛工作過程

9、模擬電動動力係統製動回收工作過程

四、純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台,純電動汽車電池管理係統實訓考核設備基本配置：(每台)

序號	名稱	規格型號	單位	數量
1	控製麵板與檢測台	1.裝有各種檢測端子以及彩色原理圖 2.冷板衝壓成形移動架:12406001700mm 3.帶4隻可移動腳輪:	套	1
2	電動汽車電機與電池等組件的運行台	1.40403mm方管焊接架:10006001200mm 2.帶4隻可移動腳輪: 3.電機與電池等組件	套	1
3	電動汽車磷酸鐵鋰電池	磷酸鐵鋰電池，帶鐵外殼總成與接線； 72V20Ah ▲帶CAN-BUS通訊與電池管理器	套	1
4	電動汽車電動機	▲電動轎車平台標準件；10kW三相電動機；額定轉速：1000-6000（rpm）；額定電壓：72V 冷卻方式:風冷	套	1
5	大功率電動汽車直流電機控製器	▲奇瑞電動汽車平台英博爾控製器MC1568 額定電壓：72V	套	1
6	電動車組合儀表	72V電動汽車儀表帶CAN通訊；包含指示燈、電流電壓指示、電量指示、車速表、▲REDAY/OK燈；	套	1
7	電子油門踏板	▲红桃视频app配套	隻	1
8	點火開關	▲红桃视频app配套	隻	1
9	刹車開關	▲红桃视频app配套	隻	1
10	擋位開關	▲红桃视频app配套	隻	1
11	車載充電器	72V杭州鐵城	台	1
12	DC-DC轉換器	杭州鐵城（72/12V）	套	1
13	電動汽車充電槍與插座	電動汽車國標,CEBEA	套	1
14	12V備用蓄電池	12V 60AH	隻	1
15	故障模擬與排除裝置	红桃视频app	套	1
16	設備教師手冊	红桃视频app	套	1
17	設備合格證、保修卡	红桃视频app	套	1

純電動汽車電池管理係統實訓考核裝置,新能源汽車實訓台
