勇士全車電器實訓台,勇士全車電器實訓設備,勇士全車電器實訓裝置
2022-08-05 08:52

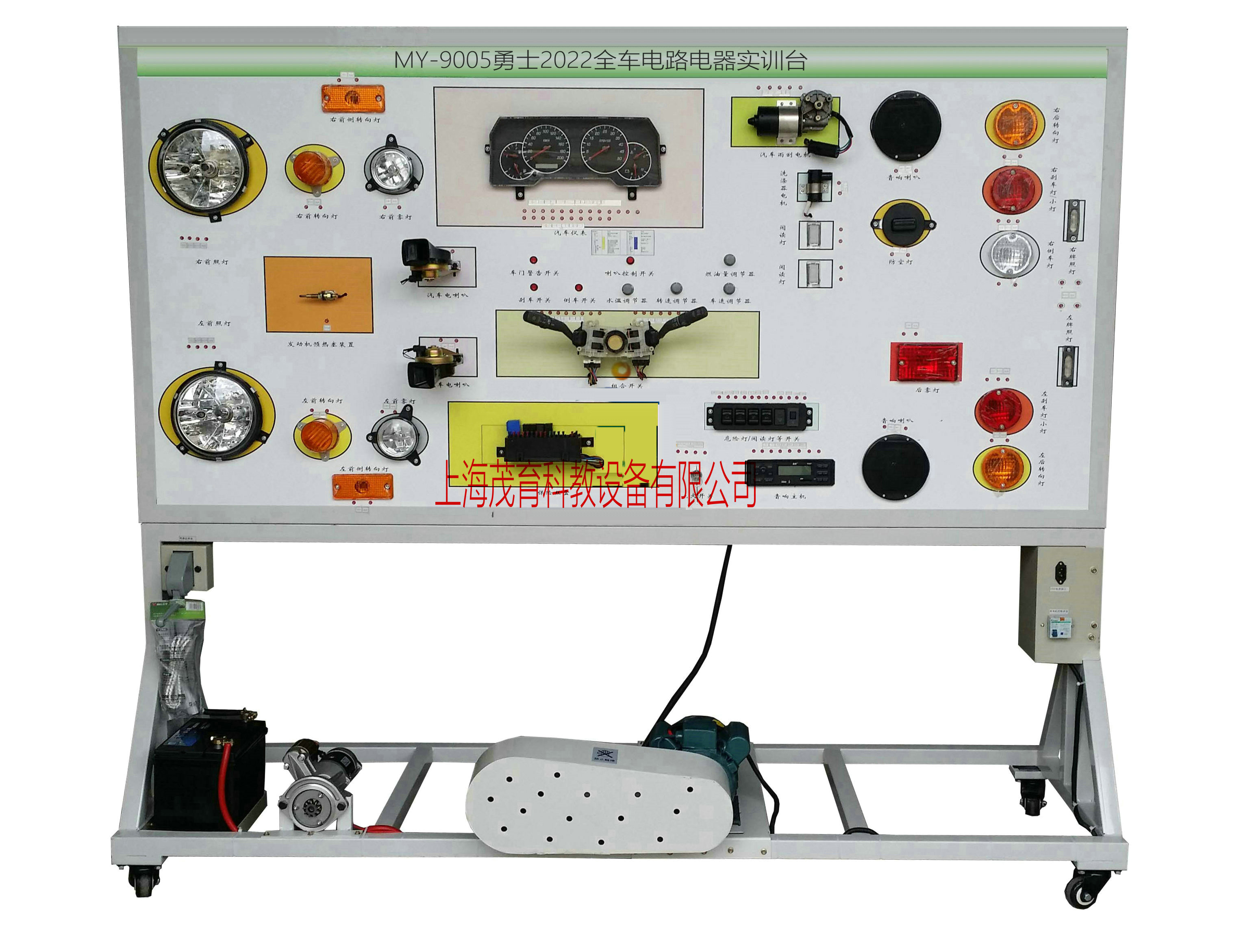

勇士全車電器實訓台,勇士全車電器實訓設備,勇士全車電器實訓裝置是配合大專院校，部隊、汽修等專業的教具之用，通過專業課程的教學和電路電器實訓台演示，可清楚地了解汽車的內在部位的結構和作用，使學生很快地掌握電路電器實訓台專業知識。采用全新柴油機原車電器實物為基礎，充分展示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的組成結構和工作過程。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、勇士全車電器實訓台,勇士全車電器實訓設備,勇士全車電器實訓裝置功能特點：
1、真實可運行的汽車整車電器係統，充分展示汽車整車電器係統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示汽車儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等汽車電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車整車電器各係統的工作原理。
3、示教板麵板上安裝有檢測端子，可直接在麵板上檢測汽車整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。
三、勇士全車電器實訓台,勇士全車電器實訓設備,勇士全車電器實訓裝置技術參數：
1、外形尺寸（約）：2080×600×1800mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
6、型 號：YT 100L1-4
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min
10、顏色：7032
11、鋼管：40*40*3mm
12、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；
13、移動腳輪：100*60mm
四、勇士全車電器實訓台,勇士全車電器實訓設備,勇士全車電器實訓裝置基本配置：(每台）
| 序號 | 名稱 | 規格型號 | 單位 | 數量 |
| 1 | 示教板麵板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 上海红桃视频app | 個 | 1 |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | 燈光開關 | 原車 | 套 | 1 |
| 12 | 刹車燈開關 | 原車 | 套 | 1 |
| 13 | 倒車燈開關 | 原車 | 套 | 1 |
| 14 | 危險燈開關 | 原車 | 套 | 1 |
| 15 | 線束 | 上海红桃视频app | 套 | 1 |
| 16 | 雨刮總成 | 原車 | 套 | 1 |
| 17 | 雨刮控製繼電器 | 原車 | 個 | 1 |
| 18 | 噴水電機 | 原車 | 套 | 1 |
| 19 | 噴水壺 | 原車 | 套 | 1 |
| 20 | 喇叭 | 原車 | 個 | 2 |
| 21 | 喇叭繼電器 | 原車 | 個 | 1 |
| 22 | 霧燈繼電器 | 原車 | 個 | 1 |
| 23 | 起動機總成 | 原車 | 台 | 1 |
| 24 | 發電機總成 | 原車 | 台 | 1 |
| 25 | 三相異步電動機 | YT 100L1-4 | 台 | 1 |
| 26 | 蓄電池 | 上海红桃视频app | 台 | 1 |
| 27 | 保險絲盒 | 上海红桃视频app | 個 | 2 |
| 28 | 電源總開關 | 50A | 個 | 1 |
| 29 | 移動台架(帶自鎖腳輪置) | 2080×700×1800nn | 台 | 1 |
| 30 | 故障模擬與排除裝置 | 上海红桃视频app | 套 | 1 |
| 31 | 教師手冊 | 上海红桃视频app | 套 | 1 |
| 32 | 合格證與保修卡 | 上海红桃视频app | 套 | 1 |
